canon de Bange : 120 L ou 155 L

[Frederic S.]

Bonjour,

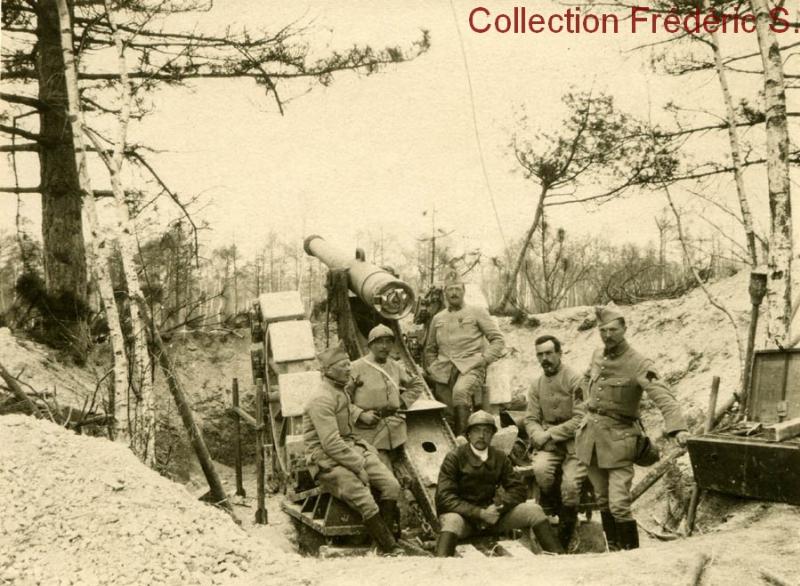

Je possède cette photo ni datée ni située d'un canon. Est-ce un 120 L ou un 155 L de Bange ? Je n'arrive pas à faire la différence.

Vue le paysage je pense que la photo a été prise en Champagne, et je lis sur le col de certains soldats le numéro 110 : pour 110e RAL ?



Merci d'avance pour toute information quant à cette image.
Bien cordialement,
Frédéric S.

[TURPINITE]

Bonjour Frédéric,

Au vu de la "maigreur" de la bouche à feu, je dirais un 120L de Bange Mle 1878.
peux-tu scanner à hauteur de la culasse pour voir s'il y a un renfort.

Merci
Cordialement
Florian

[Frederic S.]

Bonjour Florian,

Tout d'abord merci pour ton aide. Ensuite comme demandé, voici le détail de la culasse en souhaitant qu'elle te permette de confirmer ton identification.



Bien cordialement

[TURPINITE]

Bonjour,

Pour moi c'est bien un 120, on voit nettement un décrochement au niveau de la frette de culasse.



Cordialement
Florian

[Frederic S.]

Merci à toi Florian pour cette prompte identification.
A bientôt.
Cordialement,
Frédéric S.

[bell]

Chers collègues, aider à l'identification .
155 mm canon de Bange dans un musée à Moscou .
Est-il possible d'installer les numéros de série sur l'histoire de l'arme ? Notre équipe est engagée dans la restauration de l'arme . Excusez mon français - autotranslator.






Il ya 3 caractéristiques de l'usine :
1054
2522
3039
Que signifient-ils ?
A en juger par le nombre d' outils produits - 1400 - l'une des chambres - la série (je crois) . Mais d'autres numéros que cela signifie?

[ALVF]

Bonjour,

Merci pour ces photographies de Moscou!

Il s'agit d'un canon de 155 L modèle 1877 système de Bange.
Son tube est intéressant car c'est un tube de remplacement construit neuf en 1916 car de nombreux vieux tubes d'origine (construits de 1877 à 1890 pour la plupart) arrivaient à limite d'usure.
Ces tubes construits neufs pendant la guerre présentent des différences avec les tubes d'origine afin de simplifier la construction. Ces tubes portent l'appellation de canon de 155 L modèle 1877-1916.

Celui de Moscou présenté sur les photographies se distingue des tubes de 155 L modèle 1877 par les détails suivants:
-"155 L Mle 1877 Sé" signifie "canon de 155 L modèle 1877 de construction simplifiée: "Sé" signifie "Simplifié".
-il a été construit à l'Atelier de Construction de Bourges (anciennement Fonderie de Bourges) en 1916: "A" pour "Atelier", "BS" pour "Bourges", "1916" est l'année de fabrication, "N° 1054" est le numéro de série du canon.
-"2522 k" est le poids exact de la bouche à feu: 2522 kg. Le poids réglementaire du tube de 155 L est de 2500 kg.

Les principales différences de la construction simplifiée du Mle 1877-1916 par rapport au Mle 1877 portent sur les points suivants:
-le frettage du tube comporte moins de frettes que l'ancien modèle.
-les rayures sont différentes: le modèle 1877-1916 comporte 48 rayures rayées à droite au pas constant de 7° (l'ancien modèle avait 48 rayures progressives rayées de 1°30' à 7°).
-l'anse fixée au milieu du canon pour faciliter les manœuvres de force est fixée sur le tube modèle 1877-1916 perpendiculairement à l'axe du tube alors que l'anse du modèle 1877 est fixée dans l'axe longitudinal du tube.
Cordialement,
Guy François.

[bell]

Bonjour

Merci beaucoup pour l'information !
Nous allons commencer à travailler sur l'instrument quand il fera plus chaud , je pense - en Mars-Avril . Alors que nous sommes à la recherche d'un candidat pour la production de roues , ceux qui sont maintenant - dans un état terrible . Un besoin , peut-être , l'usine de traitement du bois - le produit avéré être très difficile .
Photos du processus de restauration , je promets = )

Cordialement , Dennis

[bell]

Voici quelques photos d'instruments de Moscou , en collaboration avec notre équipe.
Photo - Natalia Perminov .
