Bonsoir,
Je reprends plus en détail les explications du Professeur Esclangon concernant l'onde balistique: voici les explications concernant un "boulet cylindrique" de 520 mm propulsé à 500 m/s (un boulet cylindrique présente une forme entièrement cylindrique avec un montage des ceintures identique à celui de l'obus définitif).On tire dans les polygones des boulets cylindriques pour étudier la vitesse initiale et la tenue du projectile sur une faible trajectoire tendue.La forme cylindrique du projectile permet de limiter les ricochets dangereux pour l'environnement (le polygone de Gâvres a une "riche" histoire d'incidents de toutes sortes sur les habitations et le bétail jouxtant le champ de tir établi parallèlement au littoral, il y a même eu des accidents de personnes, heureusement très rares).

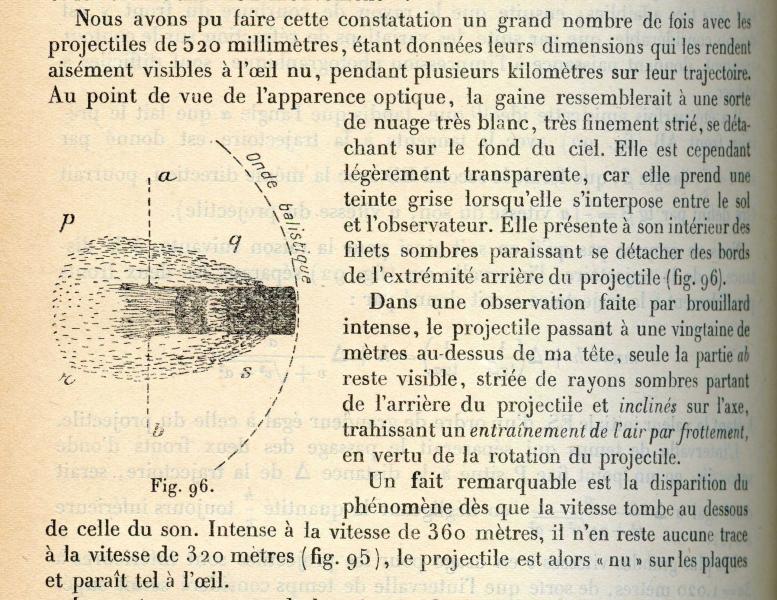

Voici d'abord le croquis et les explications concernant le tir d'un boulet cylindrique à 500 m/s:

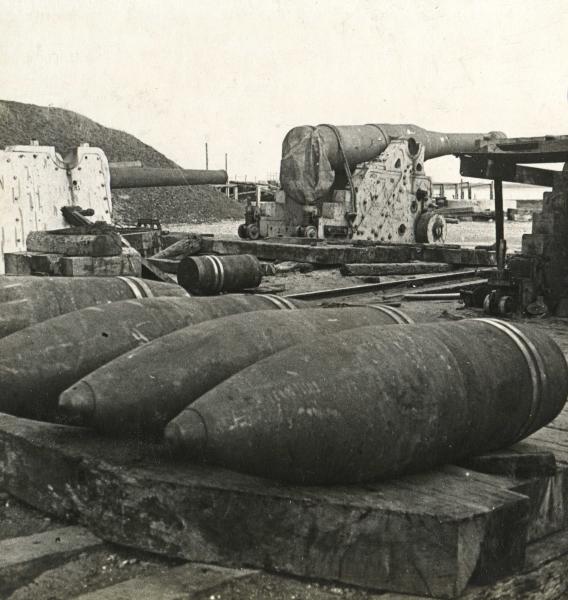

En premier lieu, une très rare photographie, prise à Gâvres et provenant de l'album d'un officier d'artillerie, montre au premier plan un lot d'obus de 520 mm AT Mle 1916 destinés à des tirs balistiques et, au second plan, un boulet cylindrique de 520 mm utilisé pour les tirs d'expériences, à l'arrière on distingue des tubes de marine sur affûts d'expériences à échantignolles:
Obus de 520 mm AT Mle 1916 et un boulet cylindrique de 520 mm à Gâvres en 1917.

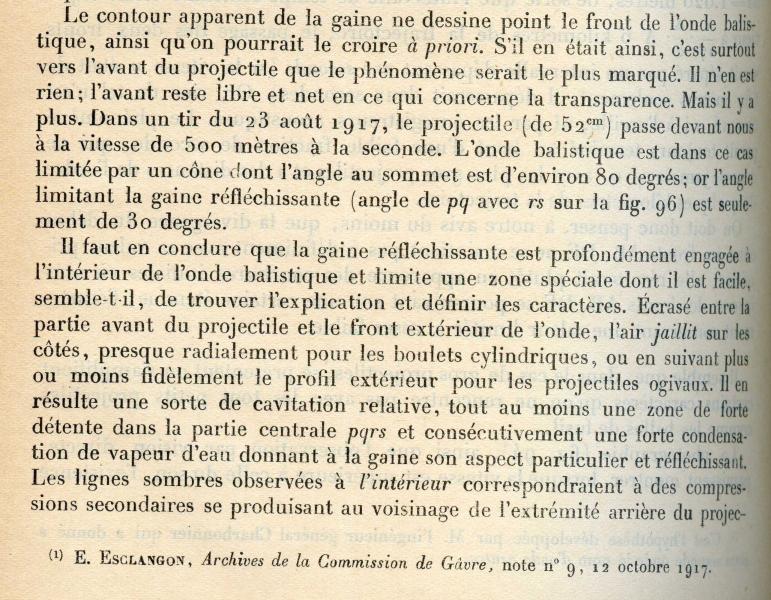

Explications du Professeur Esclangon sur l'onde balistique d'un boulet de 520 mm tiré à 500 m/s.

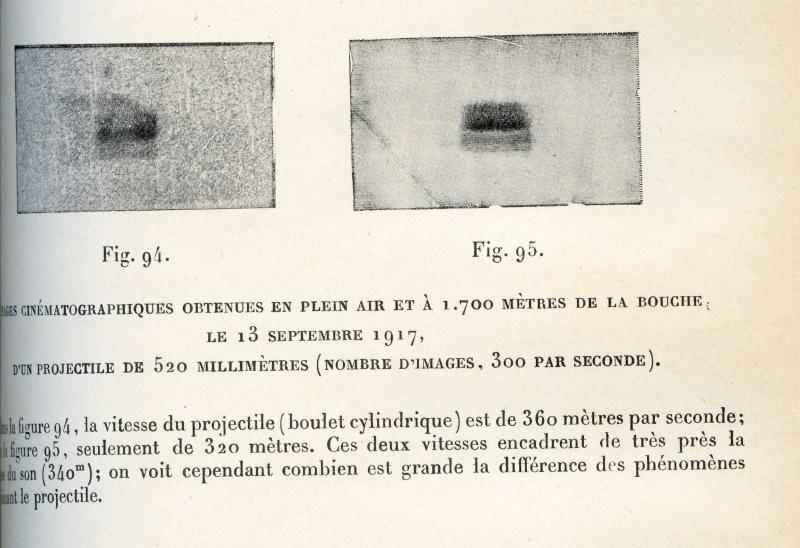

Photographies de boulets cylindriques de 520 mm tirés au dessus et au dessous de la vitesse du son.

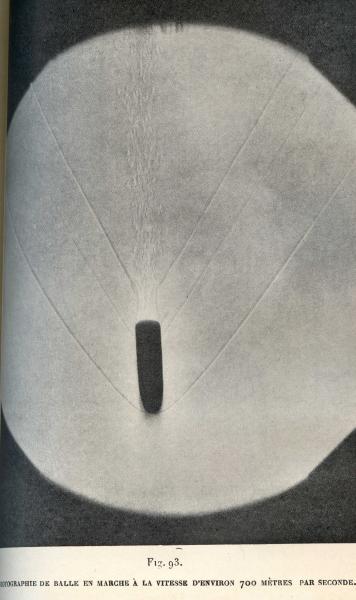

Pour terminer, une image plus classique prise à Gâvres montrant une balle de fusil tirée à 700 m/s permettant de distinguer l'onde balistique et les violents mouvements tourbillonnaires dans l'axe arrière du projectile:
Cordialement,
Guy François.
