Voici une coupe didactique de ce qui me semble être le dispositif d'amorçage d'une douille pour obus de 75 de campagne.
A t'elle une dénomination précise ?
Diamètre de 1.5cm pour une longueur de 4.8cm.
En vous remerciant.
Cordialement.
Amorce 75 mm.
Amorce 75 mm.
Bonsoir,
Voici une coupe didactique de ce qui me semble être le dispositif d'amorçage d'une douille pour obus de 75 de campagne.
A t'elle une dénomination précise ?
Diamètre de 1.5cm pour une longueur de 4.8cm.
En vous remerciant.
Cordialement.
Voici une coupe didactique de ce qui me semble être le dispositif d'amorçage d'une douille pour obus de 75 de campagne.
A t'elle une dénomination précise ?
Diamètre de 1.5cm pour une longueur de 4.8cm.
En vous remerciant.
Cordialement.
Re: Amorce 75 mm.
Bonsoir,
Il s'agit d'un tube porte-amorce modèle 1897 avec néanmoins un tube court (T.C).
Il y a deux modèles principaux (tables de construction du 10 mai 1907 et du 18 août 1918).
Ces tubes sont employés dans les douilles de 47 TR, 65 M, 75 modèle 1897, 150 et 240 de Tranchée, 155 CTR modèle 1904, 155 C modèle 1915 Saint-Chamond et Schneider, 240 TR modèle 1903 et initialement dans le 155 R modèle 1907.
La longueur de ces tubes est de 68 mm, l'amorce est du modèle 1890 et la charge est de 4,4 gr de poudre F3.
En 1915, on adopte un tube porte-amorce raccourci à 50 mm après les accidents de tir du 75 car une hypothèse était que des débris de laiton étaient projetés dans l'âme. Par contre, ce modèle raccourci ne contenant plus que 2,7 gr de poudre pouvait être à l'origine de longs feux.
En août 1918, on revient au tube long initial (T.L) pour toutes les douilles mentionnées. Par contre, le canon de 75 raccourci du 75 des chars utilise toujours des douilles avec le tube court (T.C).
A noter aussi, un tube porte-amorce modèle 1914, identique mais encore plus long (109 mm) qui sert à l'amorçage des douilles du 100 TR, du 105L et du 155 R modèle 1907.
Un schéma des deux versions du tube porte-amorce à tube long (T.L):
En conclusion, votre tube porte-amorce à tube court (T.C) n'a pu être fabriqué qu'entre 1915 et août 1918.
Cordialement,
Guy François
Il s'agit d'un tube porte-amorce modèle 1897 avec néanmoins un tube court (T.C).
Il y a deux modèles principaux (tables de construction du 10 mai 1907 et du 18 août 1918).
Ces tubes sont employés dans les douilles de 47 TR, 65 M, 75 modèle 1897, 150 et 240 de Tranchée, 155 CTR modèle 1904, 155 C modèle 1915 Saint-Chamond et Schneider, 240 TR modèle 1903 et initialement dans le 155 R modèle 1907.
La longueur de ces tubes est de 68 mm, l'amorce est du modèle 1890 et la charge est de 4,4 gr de poudre F3.
En 1915, on adopte un tube porte-amorce raccourci à 50 mm après les accidents de tir du 75 car une hypothèse était que des débris de laiton étaient projetés dans l'âme. Par contre, ce modèle raccourci ne contenant plus que 2,7 gr de poudre pouvait être à l'origine de longs feux.
En août 1918, on revient au tube long initial (T.L) pour toutes les douilles mentionnées. Par contre, le canon de 75 raccourci du 75 des chars utilise toujours des douilles avec le tube court (T.C).
A noter aussi, un tube porte-amorce modèle 1914, identique mais encore plus long (109 mm) qui sert à l'amorçage des douilles du 100 TR, du 105L et du 155 R modèle 1907.
Un schéma des deux versions du tube porte-amorce à tube long (T.L):
- Tube porte-amorce.jpg (205.1 Kio) Consulté 2458 fois
Cordialement,
Guy François
Re: Amorce 75 mm.
Bonjour et merci pour cette réponse très documentée.
Cdlt.
Cdlt.
Re: Amorce 75 mm.
Bonjour,

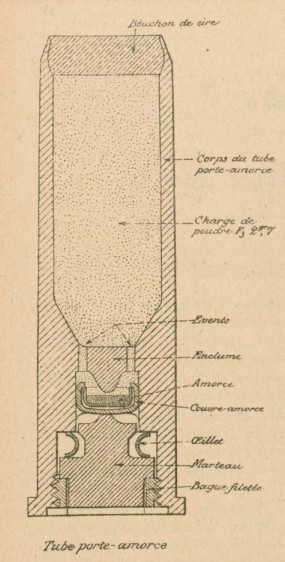

En complément, voici le schéma du tube mle 1897 raccourci en 1915. Le marteau est plus large à sa base, ce qui aminci la bague filetée qui le retient, comme sur l'exemplaire d'HB.
Cours d'artillerie, munitions, 1919, p. 110

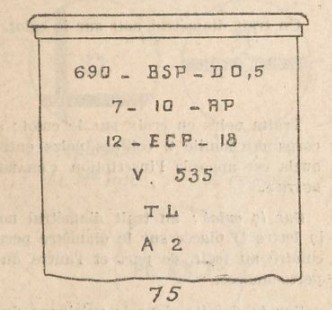

L'indication du type de tube porte-amorce, TL ou TC, est portée sur le flanc de la douille :
"5e ligne : Le modèle de tube porte-amorce (long ou court) dont est munie la douille"
Manuel des munitions, approuvé le 15 décembre 1930, p. 299
Cordialement,
Régis R.
En complément, voici le schéma du tube mle 1897 raccourci en 1915. Le marteau est plus large à sa base, ce qui aminci la bague filetée qui le retient, comme sur l'exemplaire d'HB.
- tube porte-amorce mle 1897 court.jpg (47.91 Kio) Consulté 2382 fois
L'indication du type de tube porte-amorce, TL ou TC, est portée sur le flanc de la douille :
"5e ligne : Le modèle de tube porte-amorce (long ou court) dont est munie la douille"
- marque TL .jpg (22.46 Kio) Consulté 2382 fois
Cordialement,
Régis R.
Re: Amorce 75 mm.
Merci pour le complément.
Bonne fin de journée.
Bonne fin de journée.
Re: Amorce 75 mm.
Bonjour,
Voir mon étude n° 3 sur la douille de 75 om tout est expliqué.
Le porte-amorce long a également été utilisé sur la douille de 155r mle 1907 pour les bouches à feu de tourelle à éclipse à culasse du système Canet.

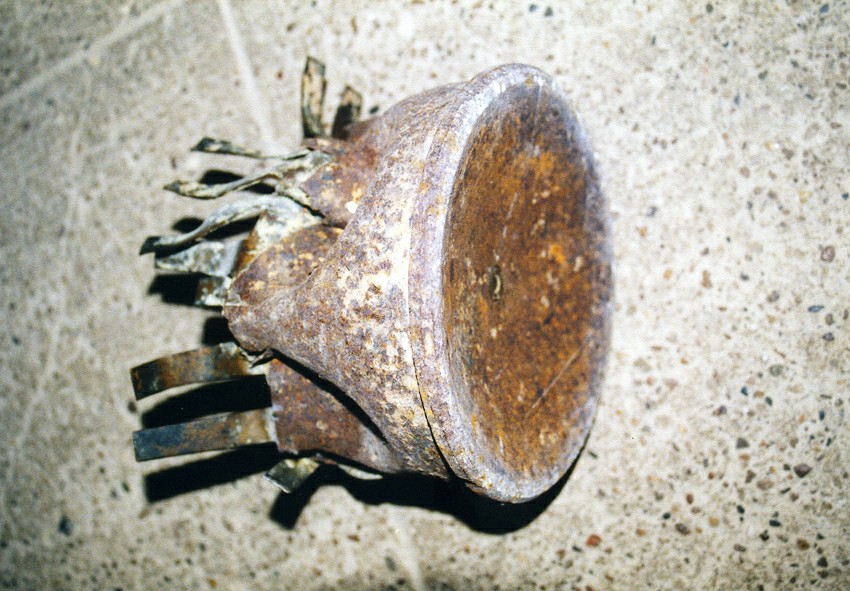

Voici une vue de la seule douille subsistante connue à ce jour et qui a disparue du fort de Douaumont il y a quelques années.
Elle était posée au sol parmi les munitions, j'ai eu la bonne idée de la prendre en photo.
Cordialement
Florian
Voir mon étude n° 3 sur la douille de 75 om tout est expliqué.
Le porte-amorce long a également été utilisé sur la douille de 155r mle 1907 pour les bouches à feu de tourelle à éclipse à culasse du système Canet.
Voici une vue de la seule douille subsistante connue à ce jour et qui a disparue du fort de Douaumont il y a quelques années.
Elle était posée au sol parmi les munitions, j'ai eu la bonne idée de la prendre en photo.
- DOUIL1.jpg (160.94 Kio) Consulté 1793 fois
Florian
Dernière modification par TURPINITE le jeu. juin 06, 2024 3:23 pm, modifié 1 fois.
S'ensevelir sous les ruines du fort, plutôt que de se rendre.
La munition n'a ni amis, ni ennemis, elle ne connait que des victimes.
Si j’avance, suivez-moi ; si je meurs, vengez-moi ; si je recule, tuez-moi.
La munition n'a ni amis, ni ennemis, elle ne connait que des victimes.
Si j’avance, suivez-moi ; si je meurs, vengez-moi ; si je recule, tuez-moi.
-
Diable Noir
- Messages : 173
- Inscription : dim. janv. 14, 2024 10:37 am
Re: Amorce 75 mm.
bonjour à vous,
toujours de précieux renseignements merci, surtout sur le 75( car petit fils d'un servant de 75 durant toute la grande guerre).
j'en profite de la présence de spécialistes de l'artillerie pour cette question??
existait il un manuel du chef de pièce de canon de 75mm durant la grande guerre??
cordialement
Diable Noir
toujours de précieux renseignements merci, surtout sur le 75( car petit fils d'un servant de 75 durant toute la grande guerre).
j'en profite de la présence de spécialistes de l'artillerie pour cette question??
existait il un manuel du chef de pièce de canon de 75mm durant la grande guerre??
cordialement
Diable Noir
La devise du 61éme R.A.C! " 61 en Avant !
Re: Amorce 75 mm.
Bonjour,
Il faut simplement vous reporter aux manuels traitant du matériel de 75 qui n'ont pas été fait pour la Grande Guerre, mais depuis la mise en service de la bouche à feu.
Cordialement
Florian
Il faut simplement vous reporter aux manuels traitant du matériel de 75 qui n'ont pas été fait pour la Grande Guerre, mais depuis la mise en service de la bouche à feu.
Cordialement
Florian
S'ensevelir sous les ruines du fort, plutôt que de se rendre.
La munition n'a ni amis, ni ennemis, elle ne connait que des victimes.
Si j’avance, suivez-moi ; si je meurs, vengez-moi ; si je recule, tuez-moi.
La munition n'a ni amis, ni ennemis, elle ne connait que des victimes.
Si j’avance, suivez-moi ; si je meurs, vengez-moi ; si je recule, tuez-moi.
-
Cyril Cary
- Messages : 1147
- Inscription : lun. août 08, 2005 2:00 am
Re: Amorce 75 mm.
Bonjour
Regardez sur Gallica, il a de bons documents.
Cordialement,
Cyril
Oui, il existe plusieurs versions du manuel du gradé de l'artillerie qui donne de bonne base sur le matériel de 75 et divers d'autres manuels, notes et notices comme l'a dit Florian. Pensez également a regardez les différents cours de l'artillerie sur l'organisation des matériels ainsi que les cours sur les munitions de 75.Diable Noir a écrit : ↑sam. juin 01, 2024 8:33 am existait il un manuel du chef de pièce de canon de 75mm durant la grande guerre??
Regardez sur Gallica, il a de bons documents.
Cordialement,
Cyril
-
