Gaines relais

[Vergobretos]

Bonsoir,
Mon Ar GP, traitait jusqu'à 640 t par mois (1916) de gaines relais, je cherche de quel modèle il s'agissait en sachant que le poids unitaire était de 450 gr.
Elles devaient être réalisées en acier (?) par emboutissage a multiples passes (5 ?) nécessitant une recuite entre chaque opération.
Il s'agissait de recuite et de dérochage.
Quel est le poids gaine relais 36,1/47,5 par ex.?

Merci de vos info à venir !

Cordialement

[air339]

Bonjour,


La gaine-relais mle 1897 (36,1/47,5) pèse environ 210 gr :
tête de gaine (acier) = 115 g
bouchon de gaine (acier étamé et laiton) = 22 g
corps de gaine (acier) = 73 g

Il faudrait donc chercher vers un modèle plus important... ¨

Cordialement,

Régis

[Vergobretos]

Bonjour Régis,
Merci d'avoir pris le temps de me répondre, je vais voir sur des mles plus gros.
cordialement

Vergo

[IM Louis Jean]

Bonsoir à toutes et à tous,

Un peu tardif mais il reprend les gaines anciennes :



source Manuel des munitions sur Gallica

Cordialement
Étienne

[Vergobretos]

Bonsoir à tous,
merci Etienne pour ce document et du lien, il semblerai que ce soit le mdle gaine de culot 1915 qui devait en brut faire 450 gr et 445 usiné...
Si qq a un cliché de ce modèle ci, cela serai bien apprécié.

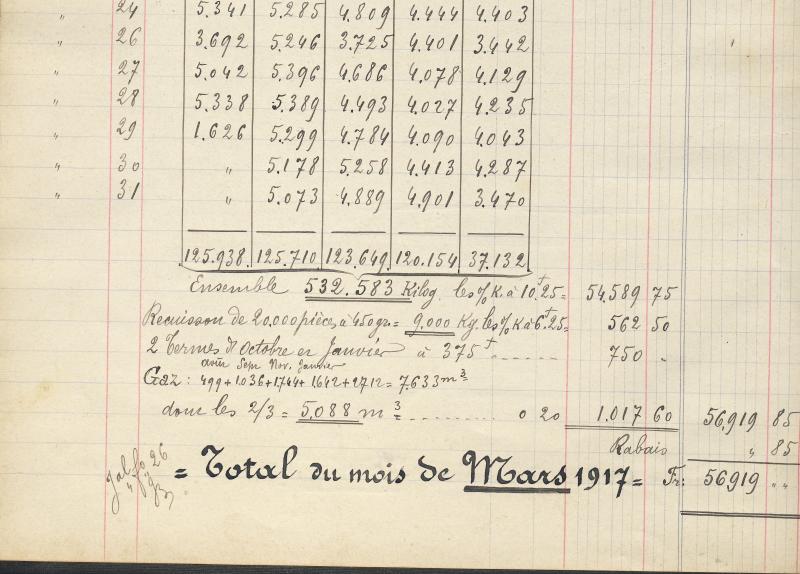

Un doc de compta d'époque:


Slts cordiales

Vergo
