Bonjour à tous et toutes,
Je désirerai connaître l'utilité de ce que je nomme par commodité puit X dans les figures et photos qui suivent

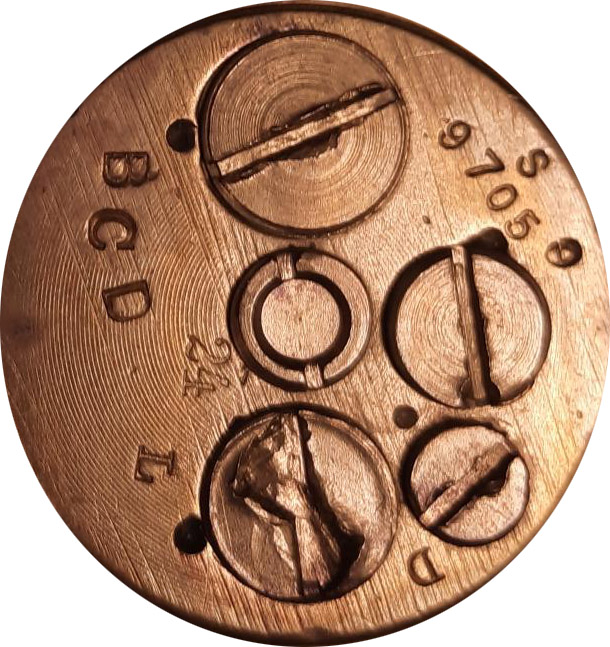

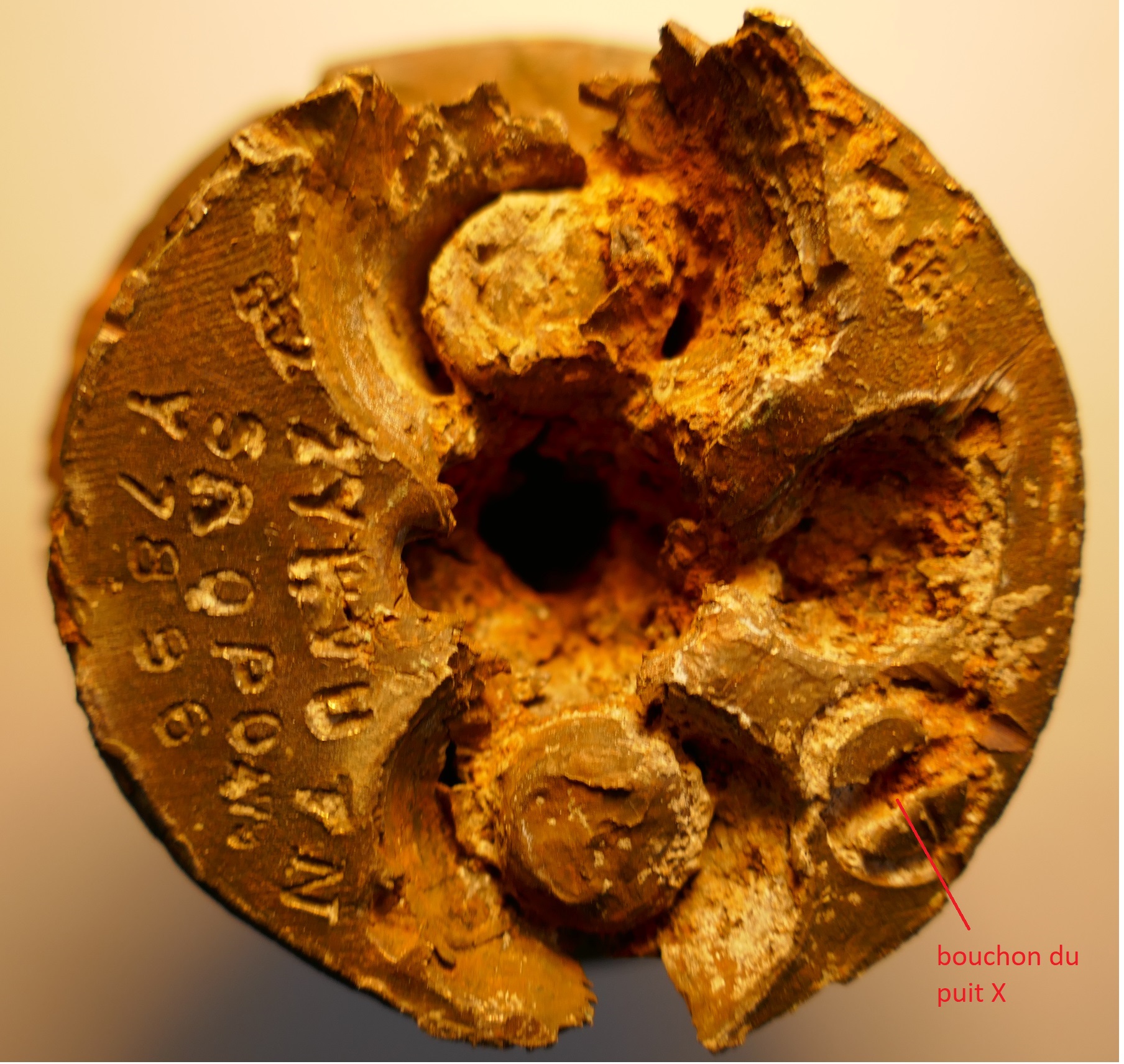

- HZ05Gr queue vue AR annotée.jpg (815.46 Kio) Consulté 962 fois
cette vue donne l'emplacement du bouchon de ce puit

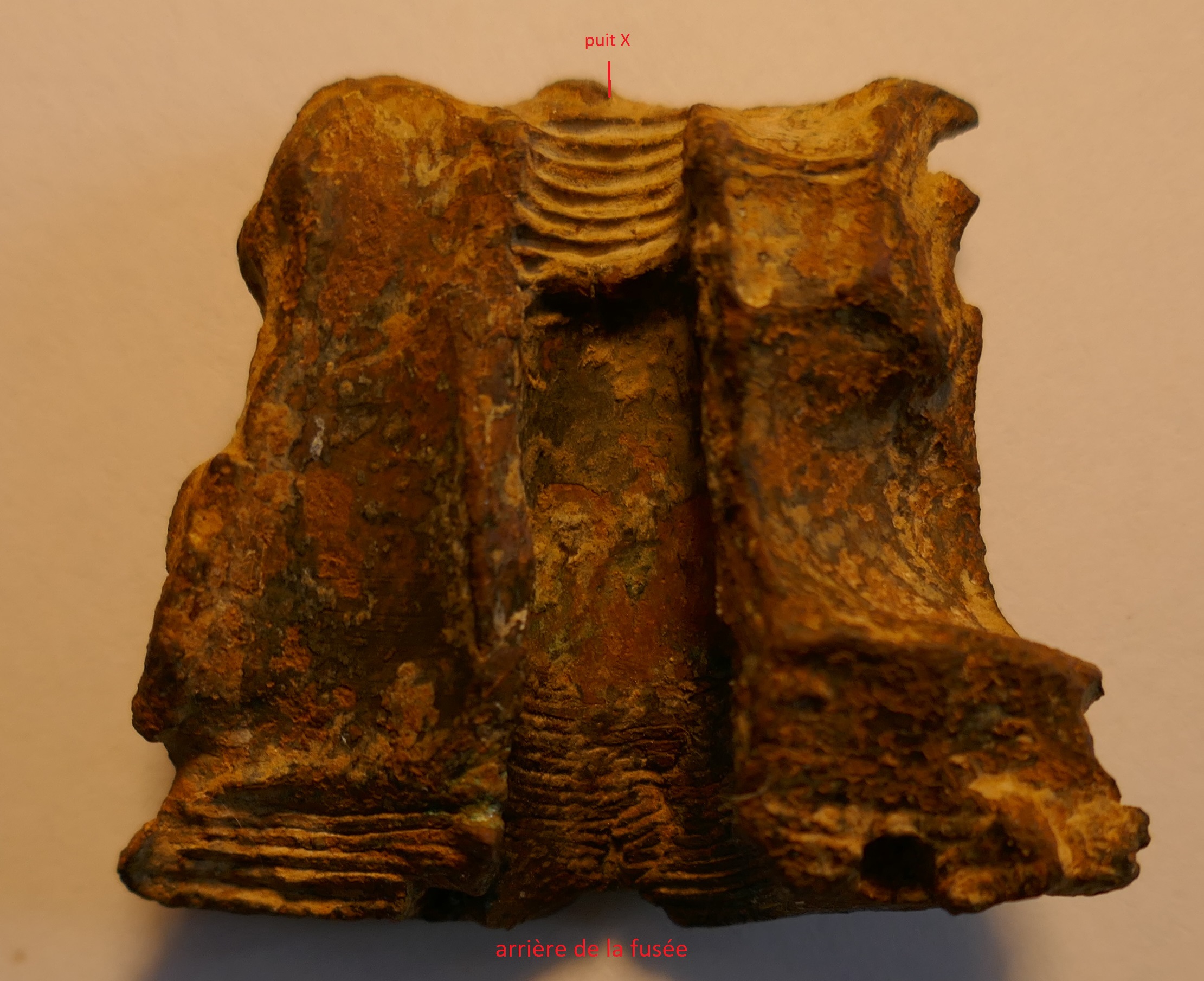

- HZ05Gr puit X annoté.jpg (826.25 Kio) Consulté 962 fois
vue d'un débris de queue de fusée montrant ce puit en coupe. Le filetage du bouchon mesure environ 8mm, la longueur du puit non fileté environ 17mm. les cotes ne sont qu'indicatives, la pièce étant déformée par l'explosion. Vers l'avant le diamètre diminue et est fileté sur une longueur inconnue, ce jusqu'au fond.
je n'ai aucune indication de qui y était vissé.

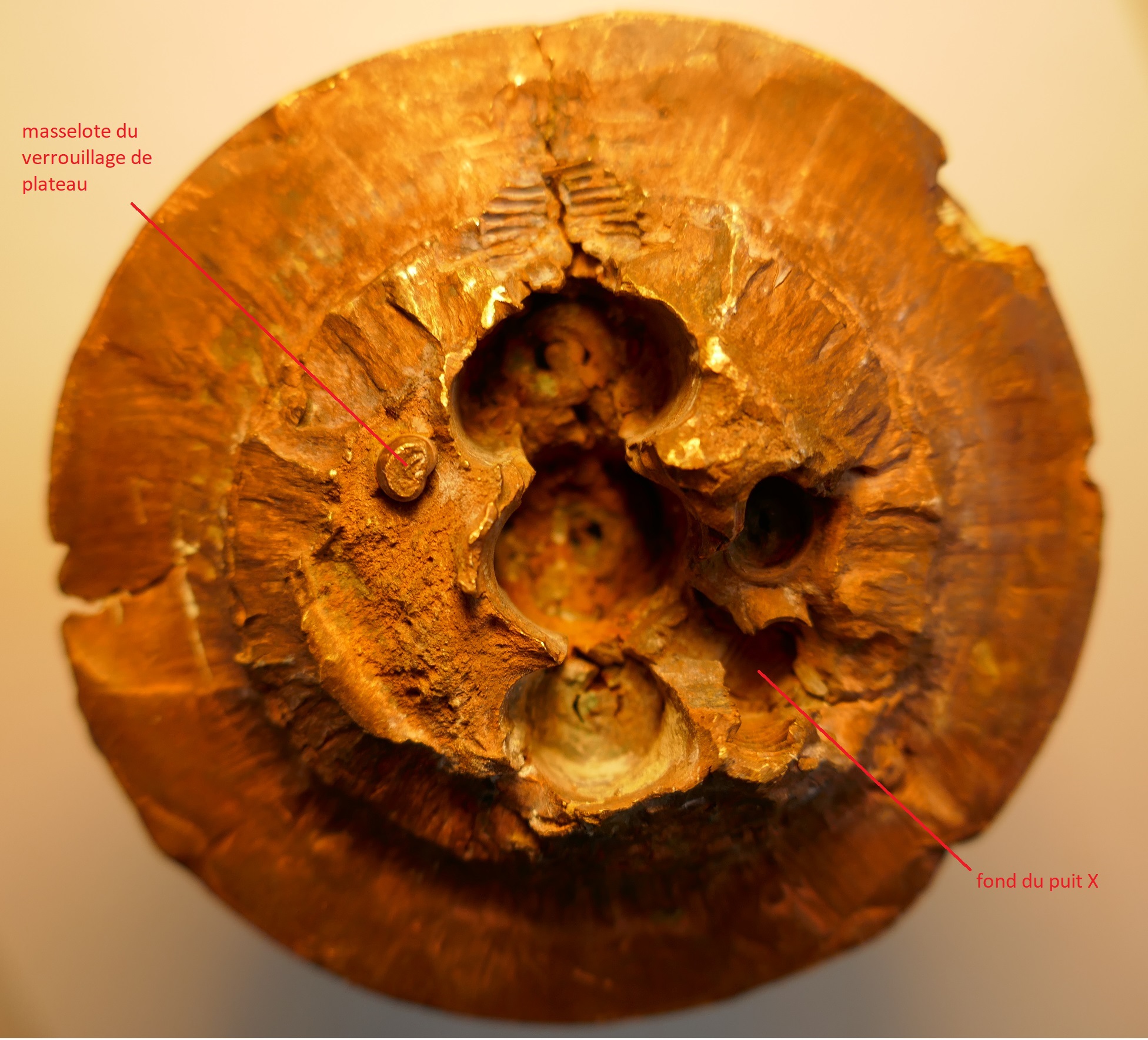

- HZ05Gr avant de tête annoté.jpg (756.73 Kio) Consulté 962 fois
Le fond du puit est plat. un canal transversal et foré à ce niveau, bouché à l'extérieur et conduit vers le canal central.

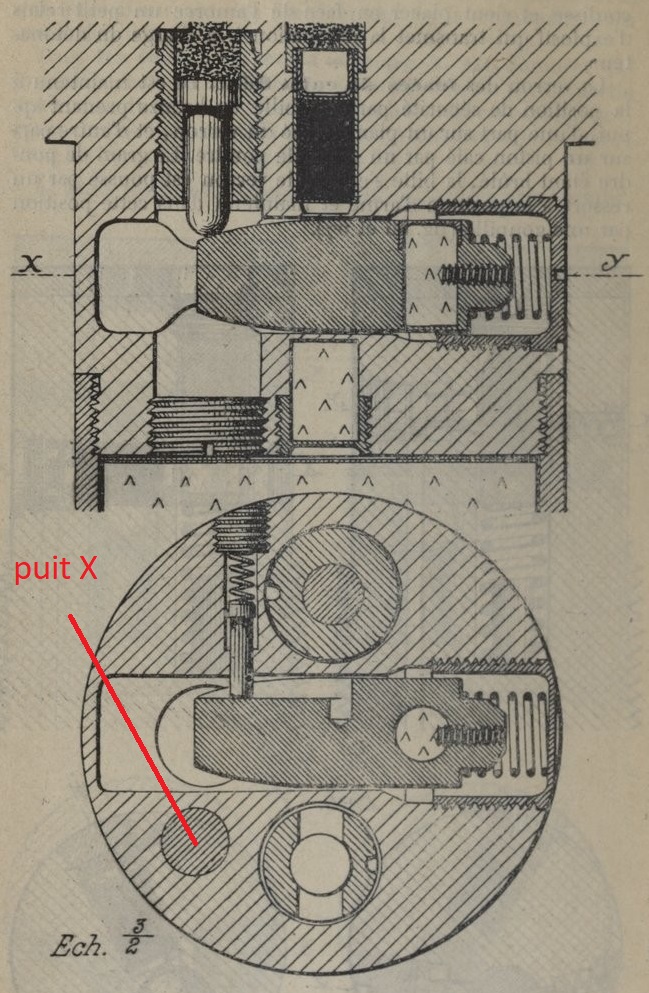

- HZ05Gr verrou et repère puit X.jpg (260.51 Kio) Consulté 962 fois

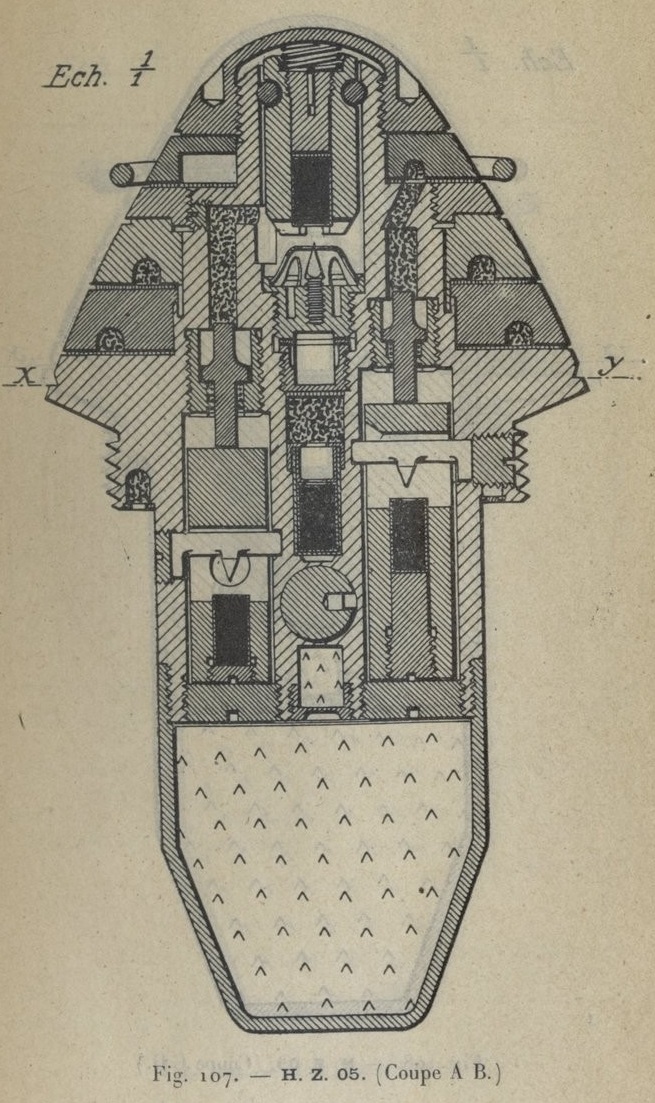

D'après un plan trouvé sur Gallica sur les fusées allemandes, on voit que le puit X contient un solide plein à hauteur du verrou de sécurité
merci d'avance, pour des éclaircissements,
Jean-Luc
