Bombe Aasen de 1.7kg, 3kg, 10kg et 11,7 kg

[Dreamk]

Il y a une certaine confusion regnant dans l'identification des bombes Aasen, meme dans les publications d'auteurs eminemment respectables tel Henry Belot. Cela est du a l'emploi du meme vocable dans les sources pour designer en fait des engins differents

1) la grenade Aasen type A2
Utilisee par les aviateurs Italiens en Lybie en 1911 et par les aviateurs Francais au Maroc en 1913, puis au debut de la Grande guerre.
Corps cylindrique en tole de 80mm de diametre et 150mm hauteur
"Corps cylindrique en tole de de diametre a double paroi renfermant des balles et chargee en melinite.
Elles étaient dotées d’une fusée percutante armée par une hélice, et munies d’un manche en bois avec stabilisateur en étoffe. "
Longueur totale avec le manche en bois 330 mm
Poids 1.6 a 1.7 kg (en fonction de la quantite d'explosif contenue: 260g d'explosif Echo ou 380g de Trytol )
Contenant 140 a 200 billes metalliques de 3.3g chacune (les ources aperemment font references a differents productions de "clones" de cette bombe A2, en France, Italie, Allemagne, Russie, voire Japon - la "Taisho 7")
Les balles sont projetees horizontalement, a une hauteur inferieure a 1 metre et sont vulnerantes dans un rayon de 10 metres environ.
Une cordelette de 7 mètres arrachait la goupille lorsque l’engin était assez loin de l’avion et du piège que constituaient les nombreux haubans, fils de fer, et autres obstacles.

2) La grenade Aasen type D (ou "type Aviation") dite "de 3kg"
Introduite apparemment des fin 1914, de poids 3kg et contenant 400 balles de 3.3g chacune
Ses dimensions exactes sont inconnues, mais la seule photographie de ctte bombe sur laquelle j'ai pu mettre la main, montre une bombe de dimensions doubles a celles de la bombe de type A2 - ce qui est relativement logique
Une cordelette de 10 mètres cette fois arrachait la goupille
Contenu explosif inconnu

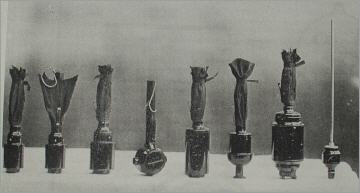

Cette photographie, de mediocre qualite malheureusement permet de comparer bombes Aasen type A, C, D
De gauche a Droite:
Type A , Type A deployee , Type A2 , Type A4 , Type B , Type C , Type D (= Type Aviation) , Grenade a Fusil


Les grenades de Type C (et clones type grenades P2) ne semblent pas avoir ete employees comme projectiles d'aviation vu leur poids total et leur charge explosive relativement faibles

3) La grenade Aasen de 10kg (egalement appelee dans les sources "bombes Aasen de grosse capacite", " grosses bombes Aasen" "bombes carrees de 10kg")
J'ai deja expose ma tentative d'identification avec la bombe "cubique" ci-dessous



Toute personne pouvant fournir plus d'information est cordialement invitee a le faire

[Dreamk]

Pourquoi faire simple si l'on peut faire complique - moins de 24 heures ont passe depuis les lignes ci-dessus et je tombe sur le doument suivant date du 12 mai 1915 - rapport de mission du Dirigeable Fleurus.
En annotation en bas de la page - emplacement usuel pour indiquer les charges emportees a partie du debut de1915 -:
2 Obus de 95
6 bombes Aazen rondes de 10kg
et 6 bombes Aasen carrees de 11,7 kg

D'un cote cela renforce la probabilite que cette bombe carree sur les photographies ci-dessus di depit de munitions de l'escadrille MF8 soit bien une bombe Aasen - carree, mais de 11,7kg.

D'un autre cote, nous voici avec une bombe Aasen ronde de 10kg dont je n'ai trouve a ce jour aucune photographie ou detail.....

Le document en question:

[Dreamk]

Entre-temps un membre du forum BOCN m'a envoye le lien du Norsk Militaert Tidsskrift Vol. 80 Nr. 9 of 1910 ou fut publie un article sur les Grenades Aasen.
2 images de cet article confirment que la bombe "type Aviation" (que l'article designe comme type A3 tandis que la source francaise la deisgne comme "type D") est effectivement une bombe de 3kg, contenant 400 balles de 3,3 g chacune:
Bien que les dimension exactes sont absentes, la bombe d'aviation (extreme droite sur la photo) apparait comme ayant des dimensions approximativement doubles de celles de la grenade Type A2 (au centre)



La date de l'article est egalement interessante - 1910

[Dreamk]

Trouvees dans des sources Allemandes:

1) Bombe lancee par un avion Francais su Dieuze (Lorraine)




Cela pourrait etre une grenade Aasen A2 mais le fait que le manchon de tissu stabilisateur semble etre relie au manch par un cordon me conduit a penser qu'il s'agit d'une autre vue de la bombe apparaissant dans la photo suivante:

2) "Nicht explodierte französische Fliegerbombe mit Fallschirm" - Kriegsbilder Nr. 17 1915



Le manchon de tissu stabilisateur est bien plus grand que sur la grenade Aasen habituelle, et , par comparaison a la largeur des mains de l'officier qui la tient, son diametre est de 110 a 120mm.
Apparemment une bombe Aasen A3 pour aeroplanes
La question de la forme exacte du manchon de tissu / parachute reste a clarifier (comme les dimensions exactes de cette bombe)
