Etude d'une L. K. Z. 11 Gr

[serche59]

Bonjour à tous,

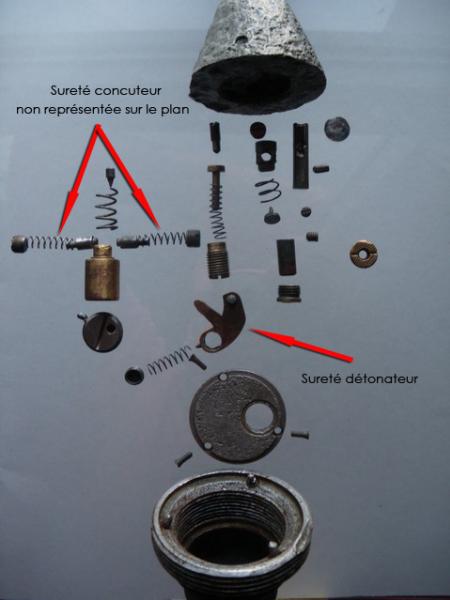

Pour ceux que ça intéresse, je voulais vous montrer la plupart des pièces qui se trouve à l'intérieur
d'une L. K. Z. 11 Gr. Étude que j'ai réalisée pour comprendre le fonctionnement dans ses moindres
détails.





Amicalement,
Serge

[AZ16]

Merci pour cette image.

[Alain Dubois-Choulik]

Bonjour,
Je ne connais pas ce modèle, mais je crois distinguer une sécurité centrifuge, ce qui n'a pas l'air d'être le cas du schéma.
Cordialement
Alain

[P. CASANOVA]

Bonjour Alain, bonjour à tous

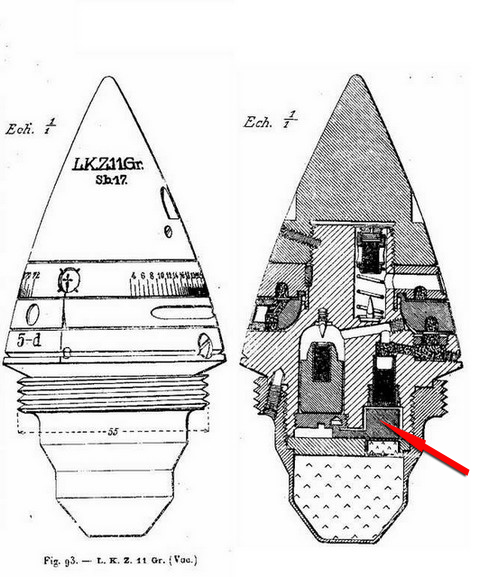

Sur le schéma la sécurité centrifuge se trouve ici



L'autre sécurité qui immobilise le concuteur n'est pas représentée car elle n'est pas dans le même plan

[andre37]

Bonsoir Serche
Travail bien réalisé
Merci pour l'image
André 37

[Alain Dubois-Choulik]

L'autre sécurité qui immobilise le concuteur n'est pas représentée car elle n'est pas dans le même plan

Bonjour

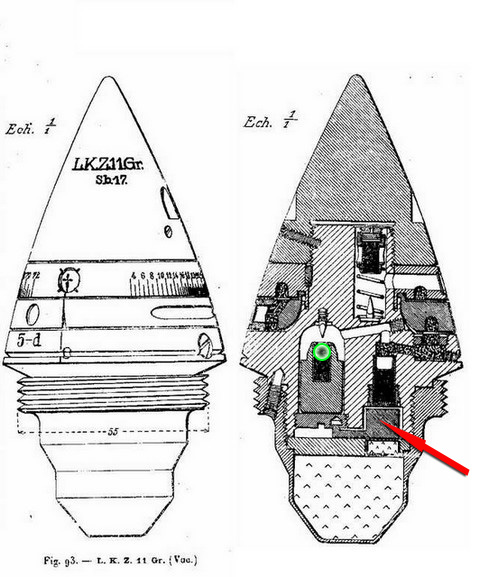

Ici en vert donc ,

manque aussi le ressort de maintien à distance, non ? (pour tromper l'ennemi ?)
Mais.... percuteur ou concuteur (je vois ce dernier en haut à droite) ?
Cordialement
Alain

[serche59]

Pour répondre à vos questions, très intéressantes et finement observées,
voici des explications plus complètes.






J'ai réalisée cette photo avec des pièces prises sur plusieurs fragments de fusées
et je pense qu'une erreur c'est glissée sur le dispositif percutant et que l'on doit avoir
ou le ressort, ou les deux pistons centrifuges mais pas les deux sur la même fusée.

Merci à vous pour cette observation.

Amicalement,
Serge

[Alain Dubois-Choulik]

Bonjour
C'est de toutes façons une très bonne présentation des détails de la bête ; dommage que le but de toute cette ingéniosité soit tel, mais on ne refera pas l'Homme ....
Cordialement
ALain

[Bernard Plumier]

Bonjour

merci et bravo pour l'étude

Je suppose que le texte proposé est extrait d'un manuel suèr les fusées Allemandes édité par l'EM Belge en 1919 ?

Si d'aventure l'un d'untre vous en avait un exemplaire, je serais très intéressé de savoir si je pourrais m'en procurer une copie (pourquoi pas dans le cadre d'un échange de docs ?)

Merci

Bernard

[serche59]

Bonjour,

Oui Bernard, ce texte est bien extrait de ce manuel de 1919.

Merci pour ta visite.

A bientôt,
Serge
