Sur le forum britannique "Landships" un sujet intéressant sur les maquettes de chars en carton.
Il s'agit ici, bien sur de char français 14-18 et, en l'occurence du char Saint Chamond.
Les planches peuvent être imprimées en A4 sur du carton, et les maquettes sont alors au 1/72.
http://landships.activeboard.com/t49352 ... -progress/

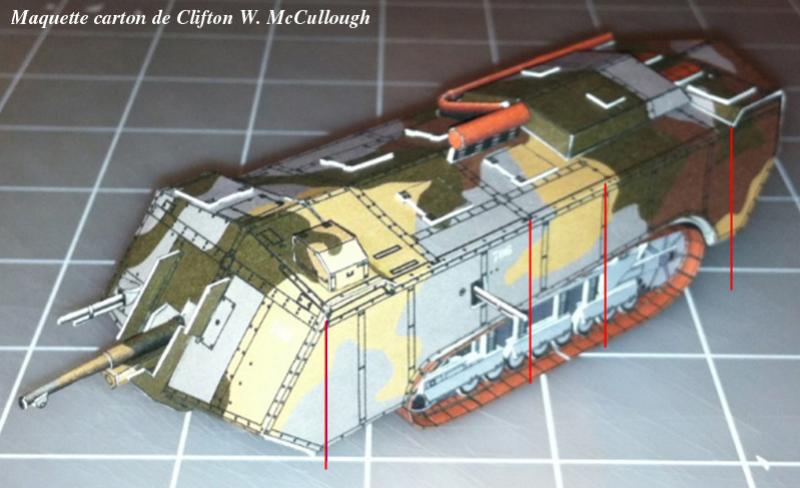

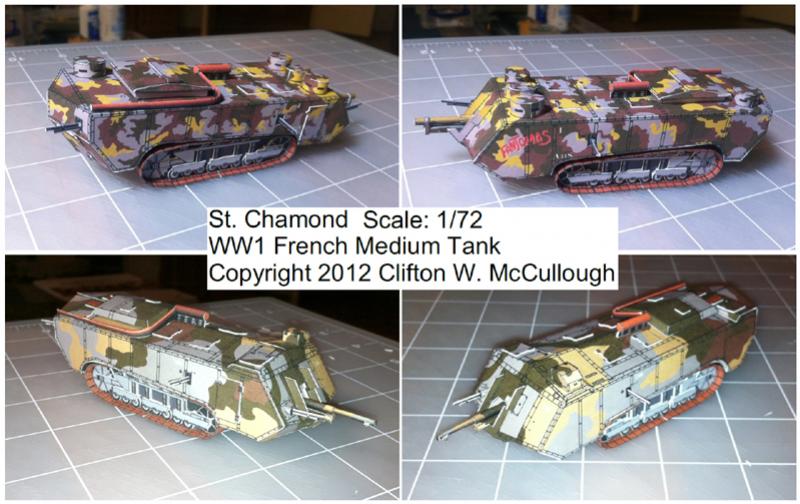

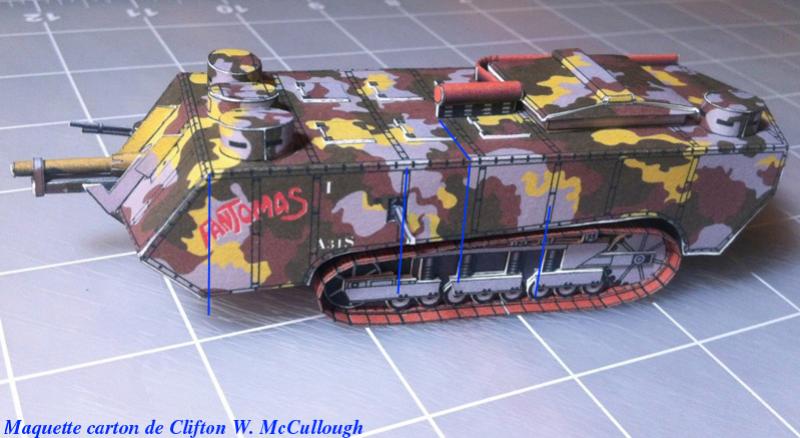

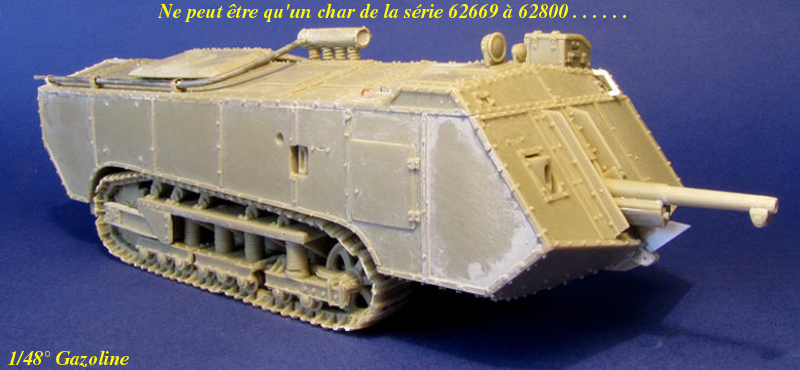

Comme le montre la photo qui suit, le résultat est intéressant.
Ces maquettes permettent de voir que les différentes variantes de ce char sont souvent assez mal identifiées
et que, en conséquence, les camouflages ou marquages choisis ne sont pas toujours conforment à la réalité.
Voici pour commencer, à l'aide de certains des dessins trouvés dans ce planches un point sur les variantes du St Chamond;
il existe réglementairement deux modèles de ce char. Le M1 (toit plat) et le M2 (toit incliné à double pente).
Les lecteurs habitués aux sujets chars de ce forum on pu voir évoquer une appellation M3;
iL s'agit d'une commodité d'identification permettant de différencier (par les photos)
les chars M2, équipés de toutes les modifications adoptées.
Tous les chars M2 ont, au final, reçu ces modifications. Certains très tardivement.
Beaucoup de photos n'étant pas datées, et certains chars ayant été photographiées dans plusieurs
configurations (voir sous plusieurs camouflages), cette appellation permet d'y voir un peu plus clair.
Comme le montre les planches qui vont suivre, il serait même utile de varianter les appellations
en fonction des types de canon . . . .

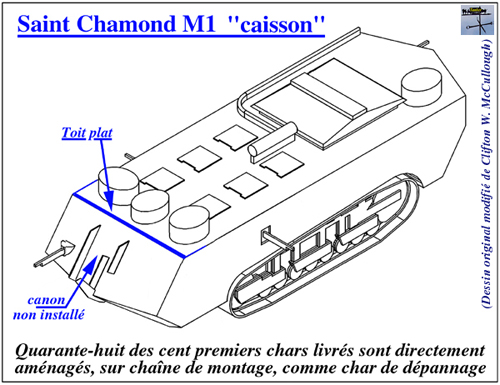

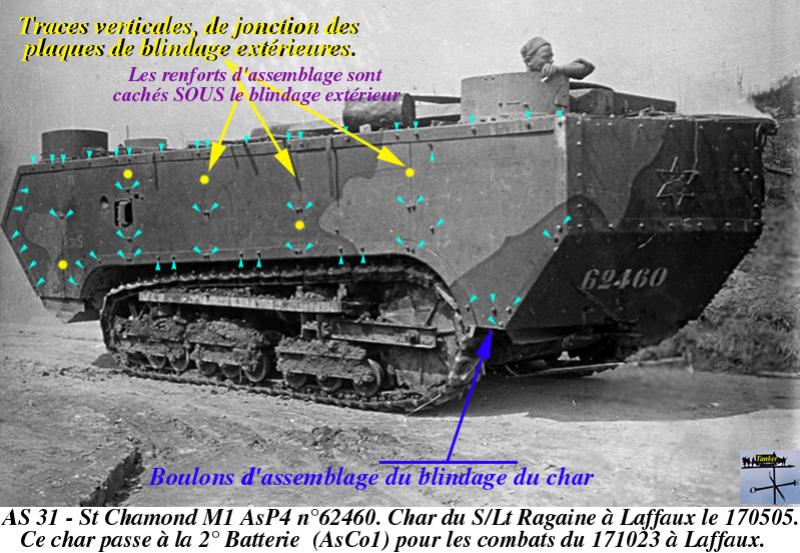

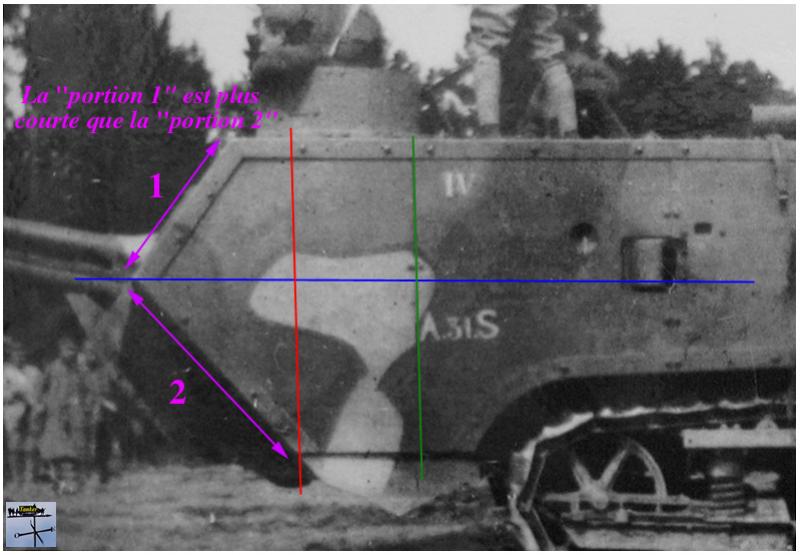

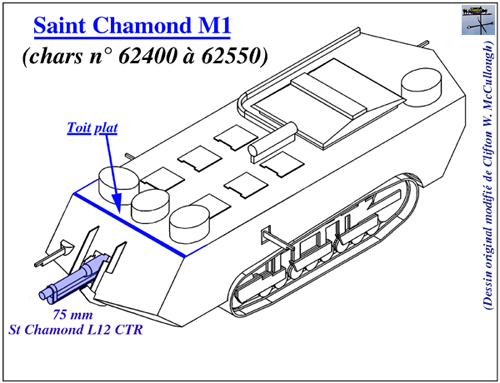

Saint Chamond M1 (canon de 75 mm St Chamond)

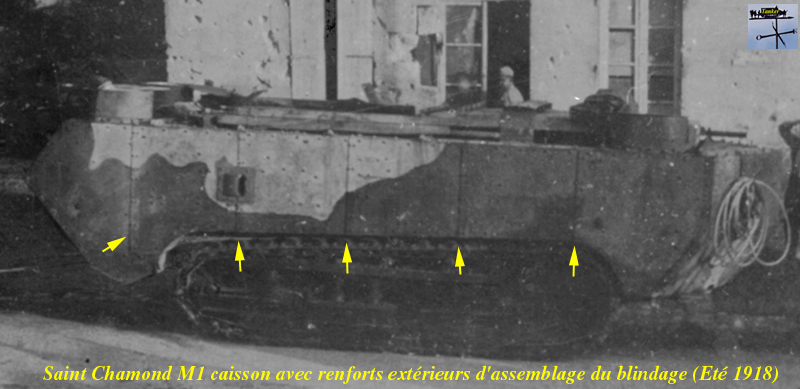

Il ne semble pas y avoir eu de Saint Chamond caisson, autre que sur char M1.
Les numéros des 48 St Chamond caisson, sortis directement d'usine, ne sont pas tous connus, et rien
n'indique que des modèles M1 de rang, n'ait pas été désarmés pour être utilisé en char caisson.
Le 27 Avril 1917, 8 St Chamond M2 en version caisson étaient livrés à Cercottes.
Le 3 Mai 1917, par courrier AS n° 1454, le Général Estienne, qui découvrait cette modification majeure du char,
refusait de les employer et demandait à quelle usine les renvoyer pour modification en char de rang.
A Cercottes, les chars de rang, livrés en version M2, sont restés des mois à attendre leur modification au standard "M3".

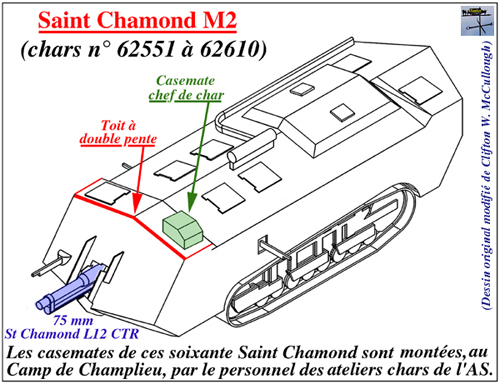

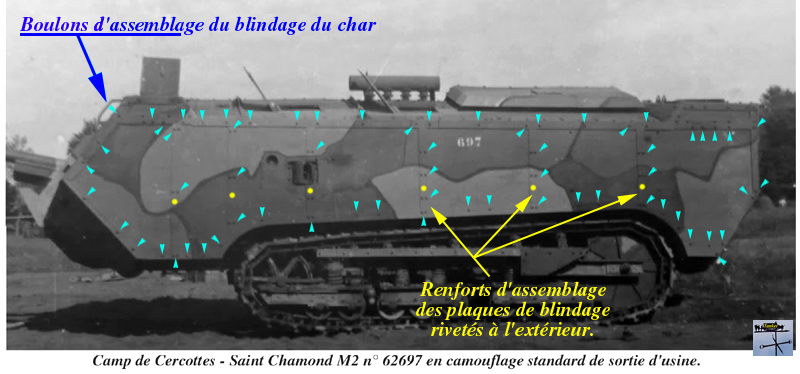

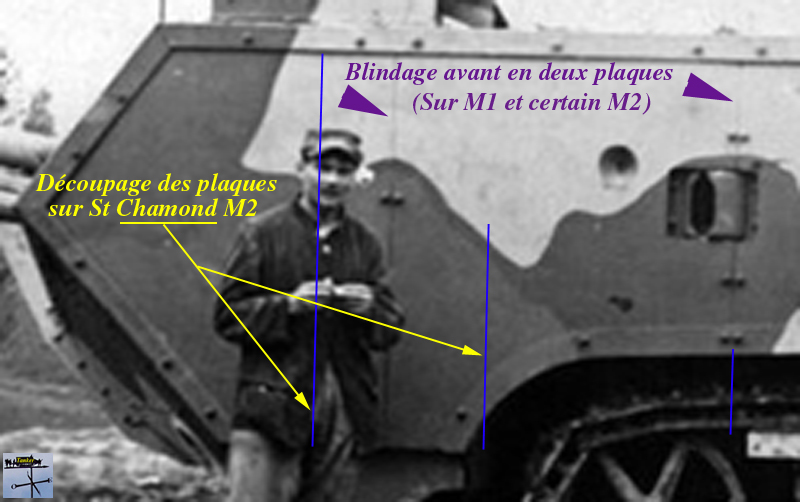

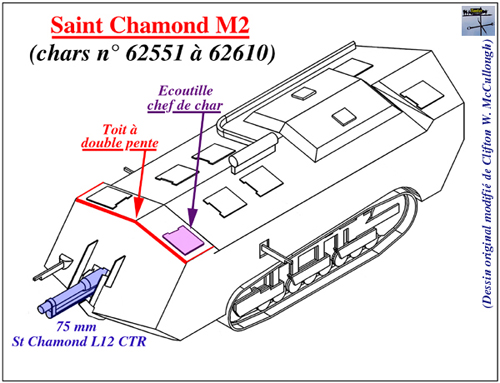

Saint Chamond M2 (canon de 75 mm St Chamond)

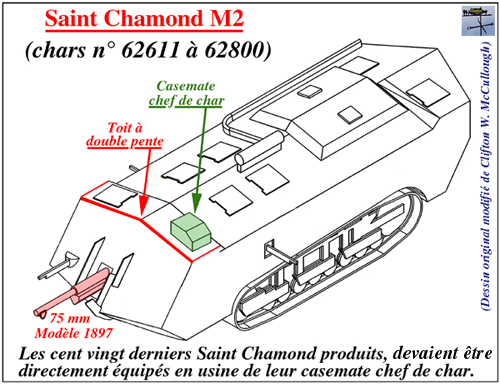

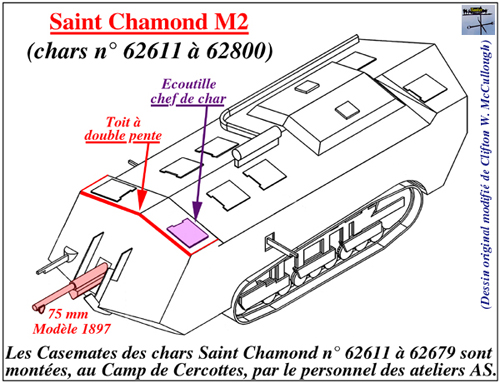

Saint Chamond M2 (canon de 75 mm modèle 1897)
Des photos permettent de voir que, finalement, certains des chars de cette série sont bien sortis d'usine
sans leur casemate, qui a donc aussi été probablement montée à Cercottes.
La réception des schneiders et Saint Chamond livrés se faisait, pour l'Artillerie Spéciale, au Camp d'AS de Cercottes après prise "recettage" et prise en compte par le Service Automobile.
- 12 - Variantes St Chamond.jpg (232.07 Kio) Consulté 2895 fois

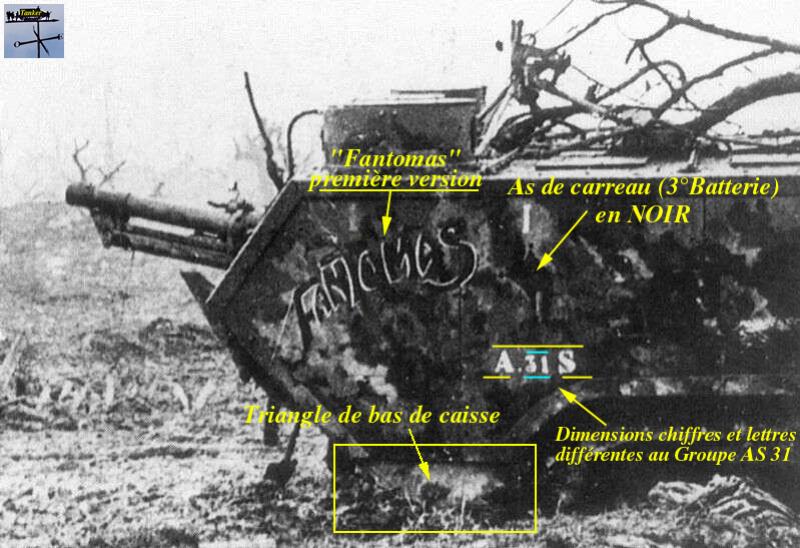

conforme à la réalité historique, affubler un Saint Chamond de n'importe quel camouflage ou marquage, ce

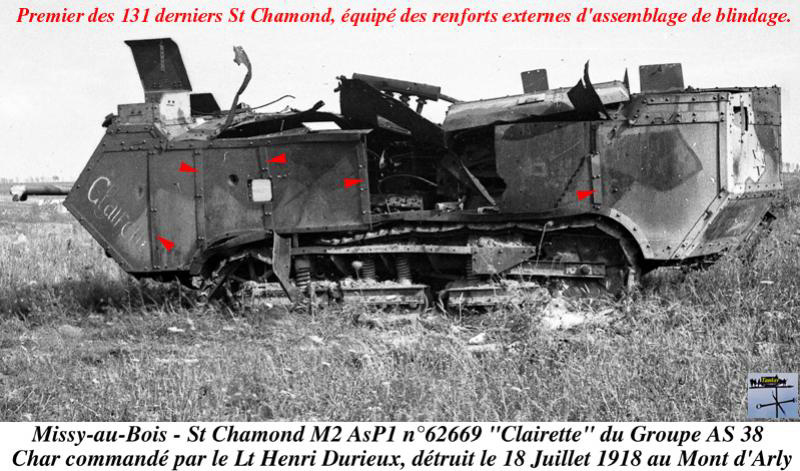

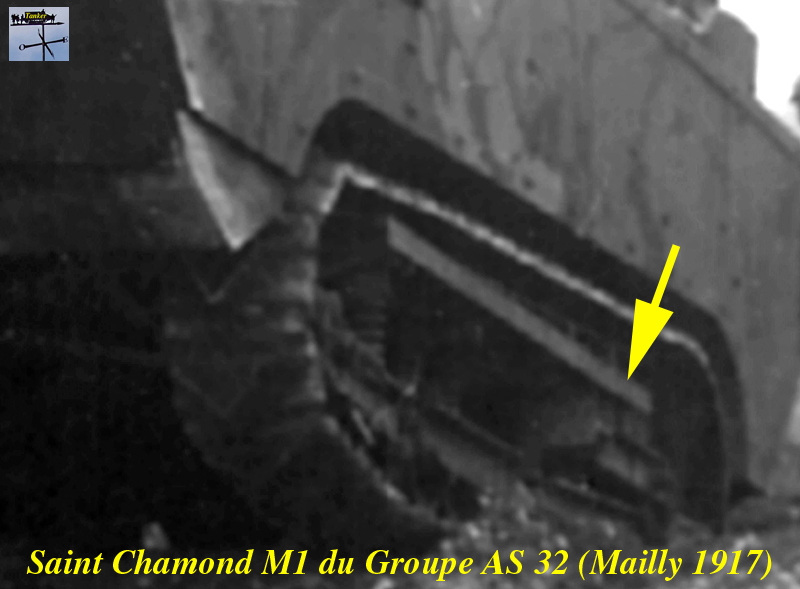

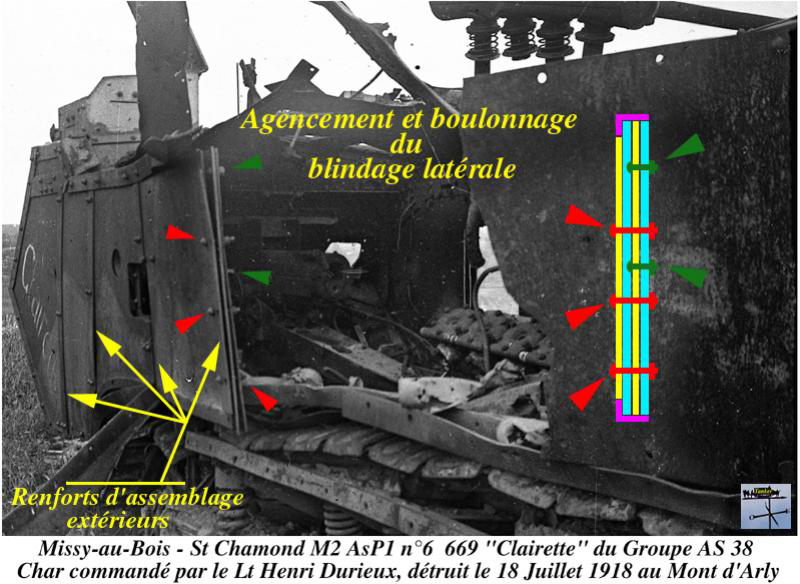

d'autant que des détails structurels du char sont aussi spécifiques à certains de ces séries

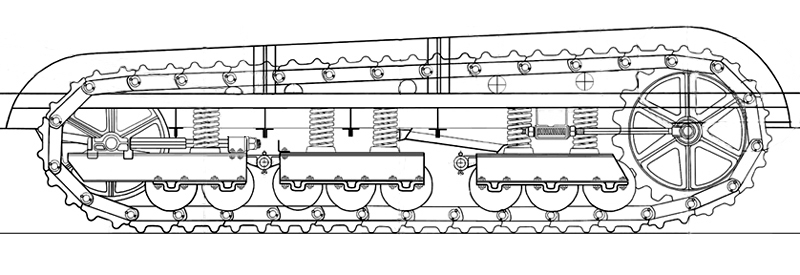

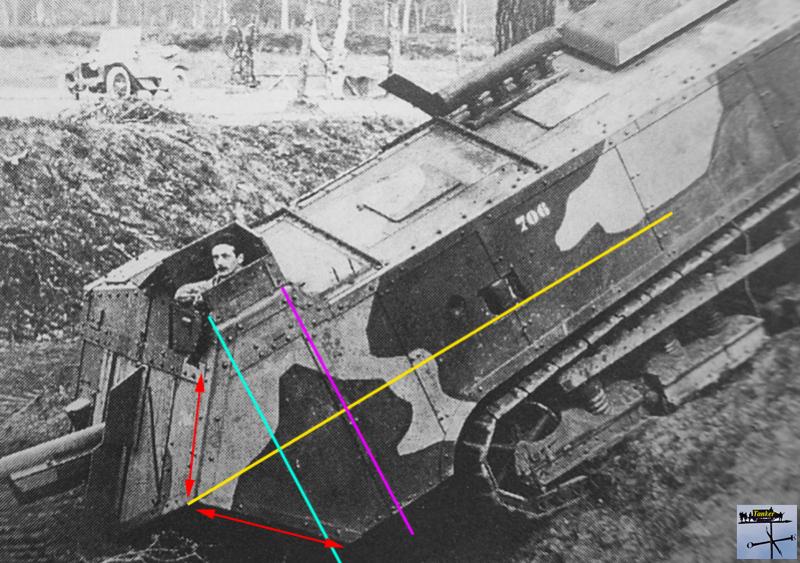

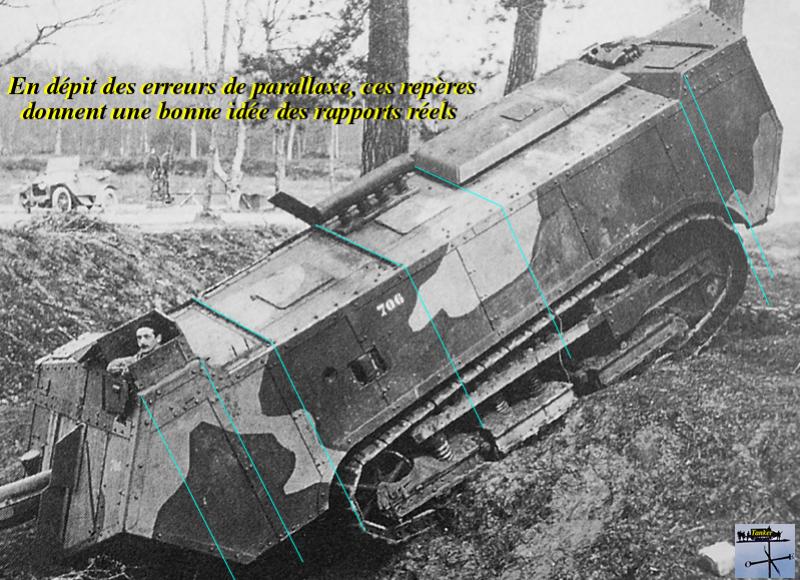

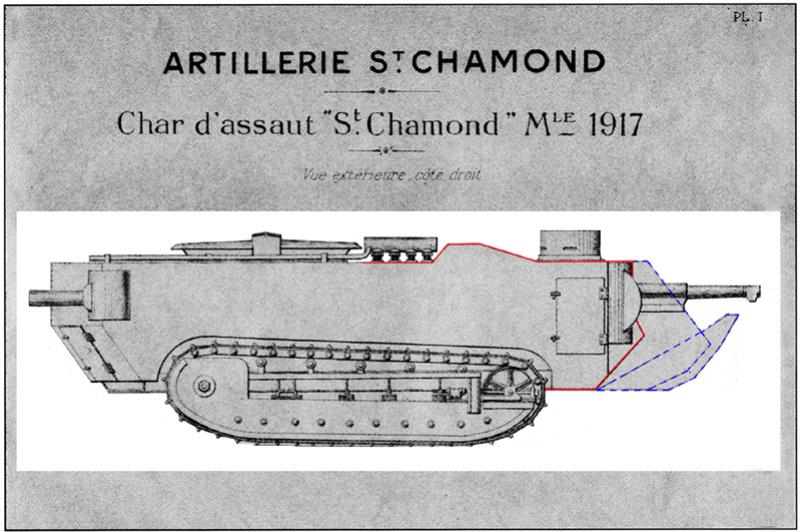

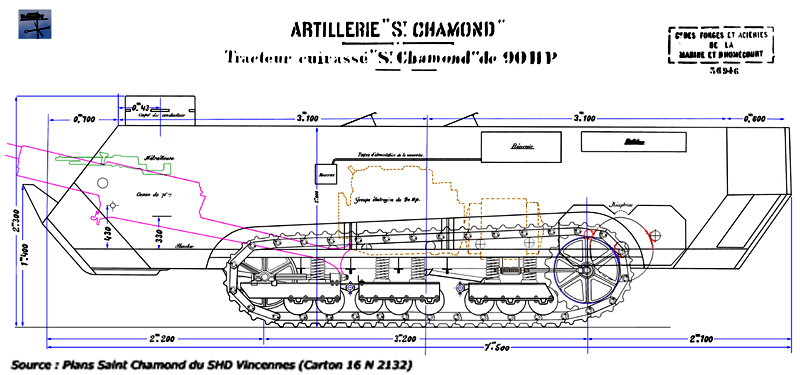

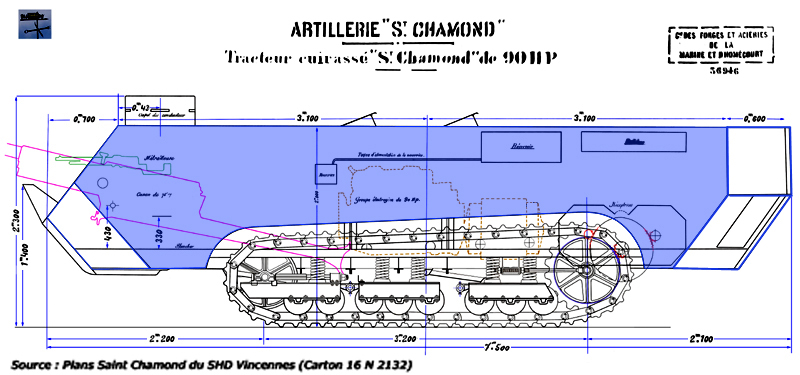

La dernière difficulté est le manque de plans vraiment juste de ce char.
Il en existe un bon nombre sur internet, ou publiés dans différentes revues.

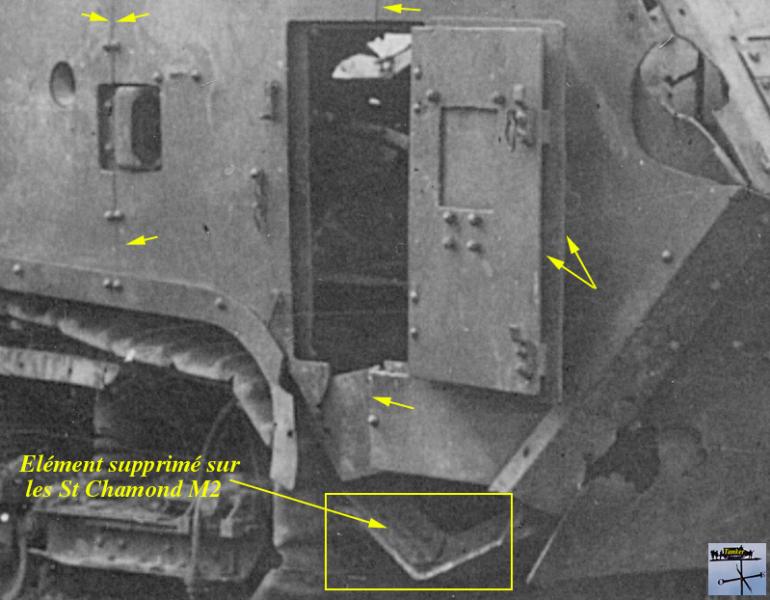

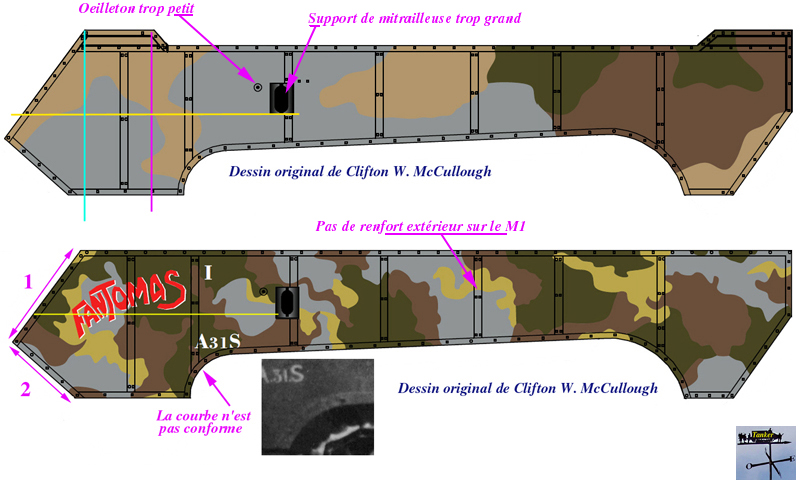

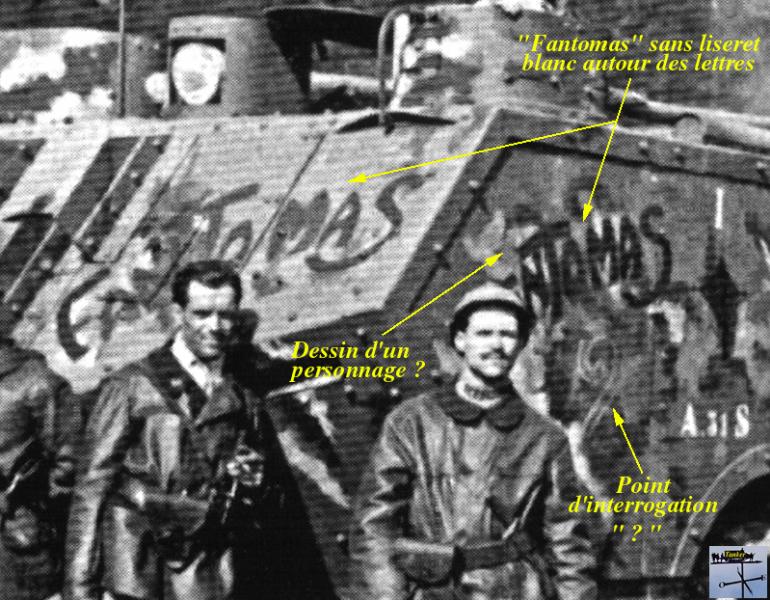

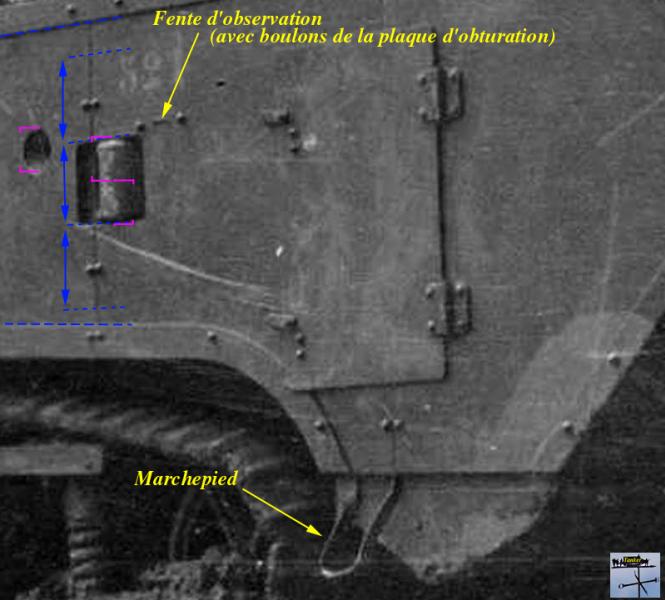

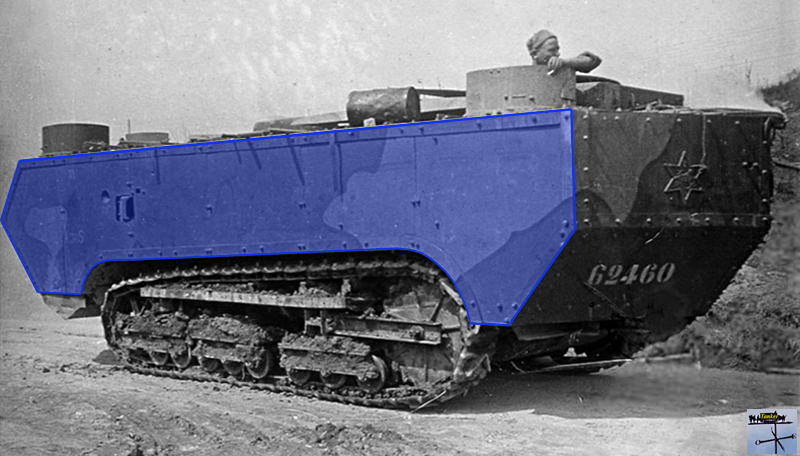

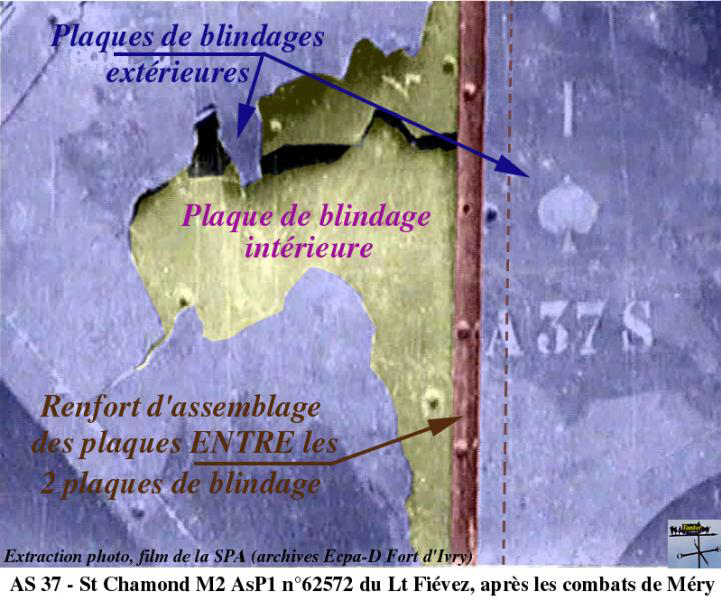

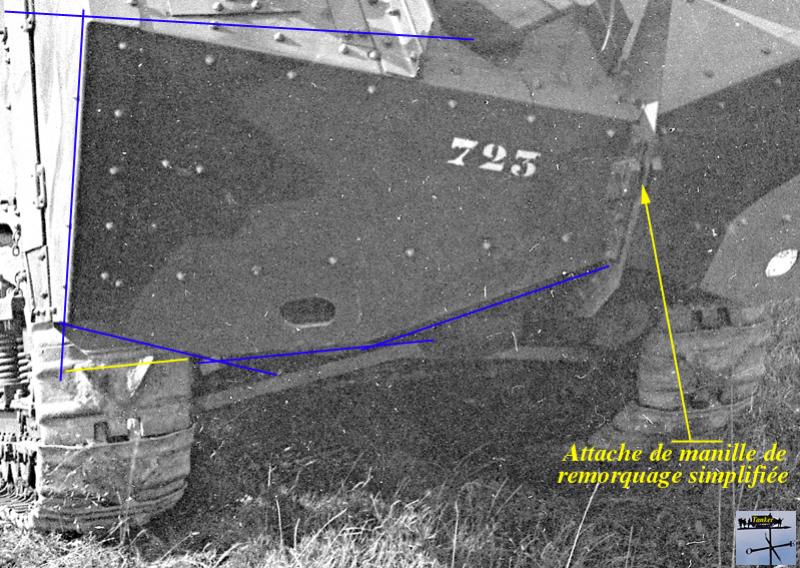

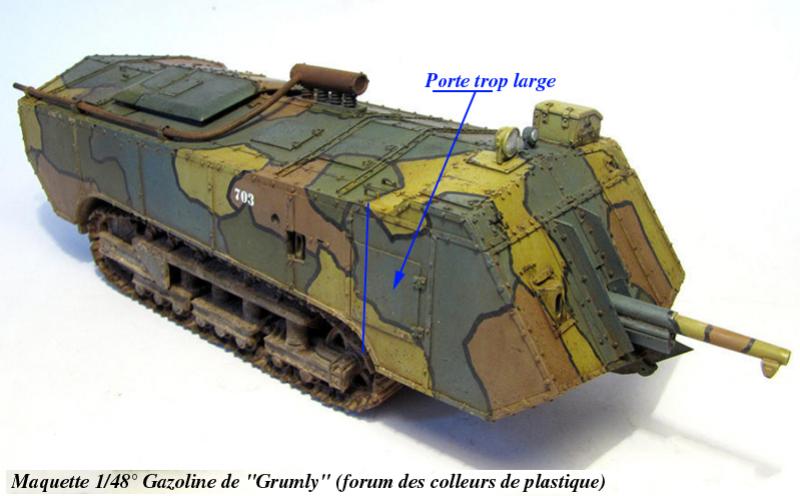

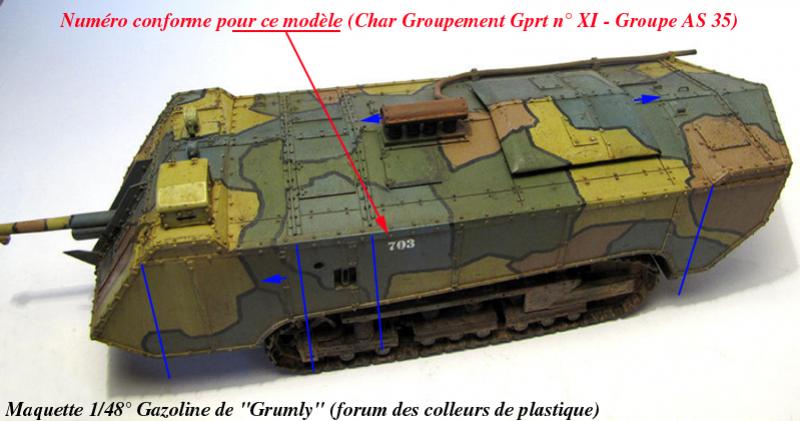

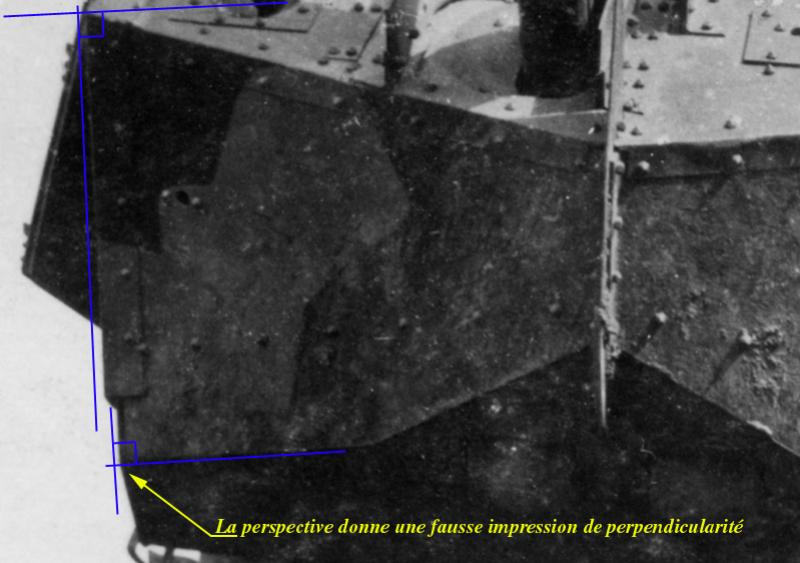

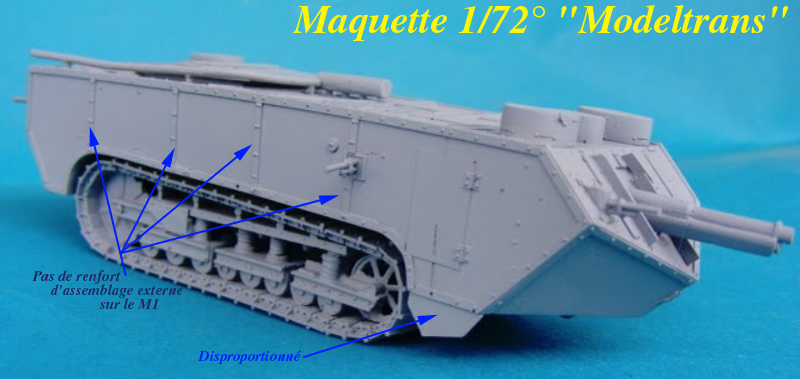

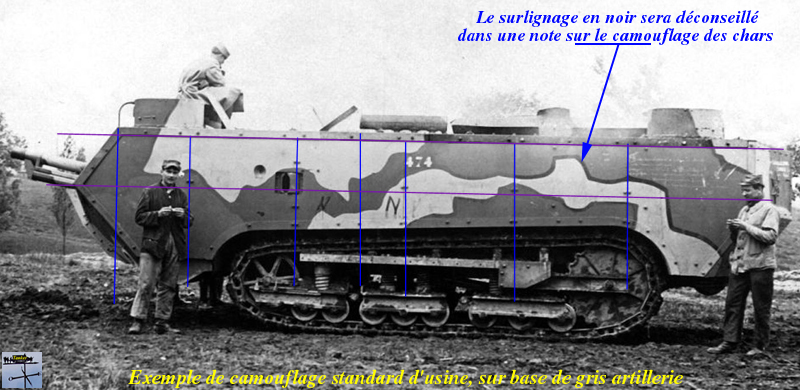

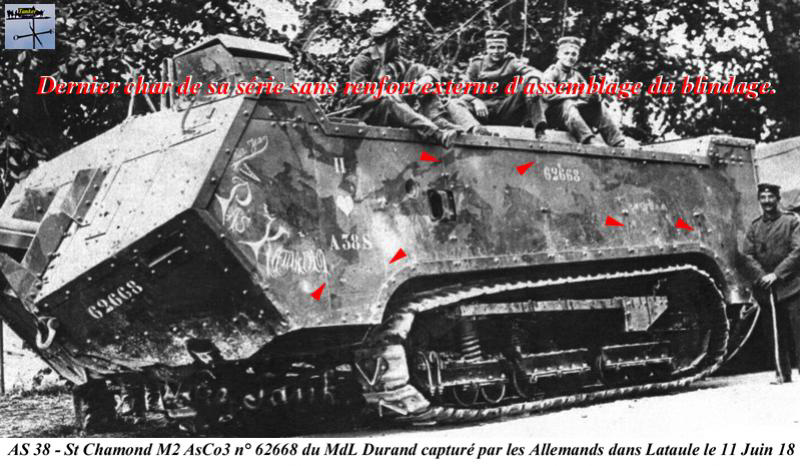

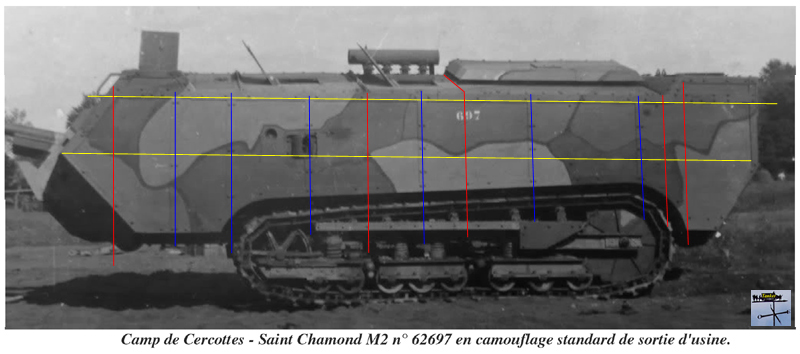

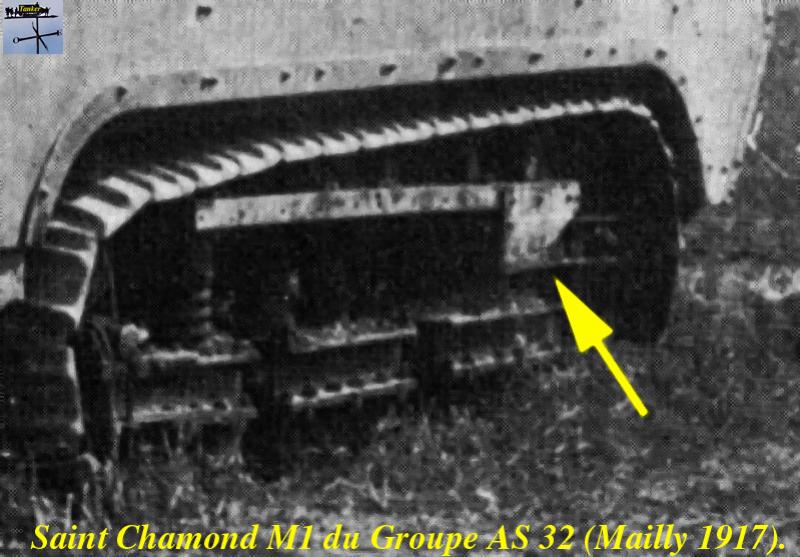

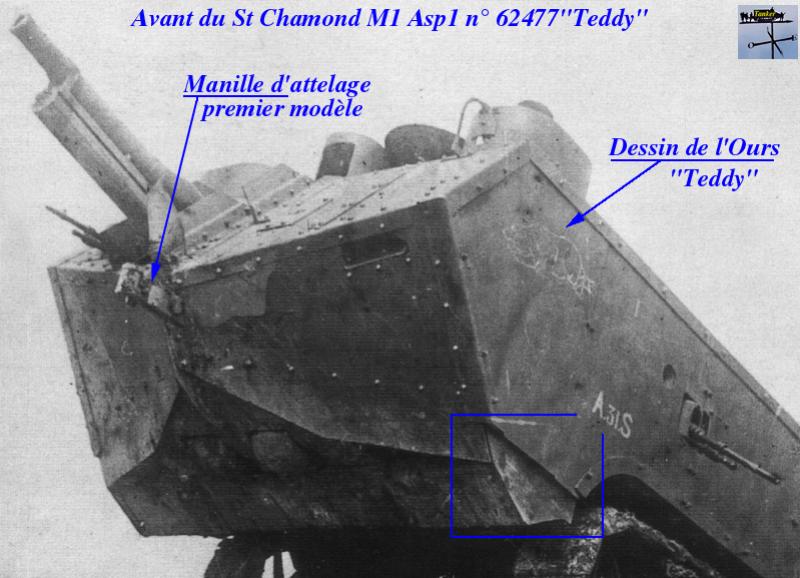

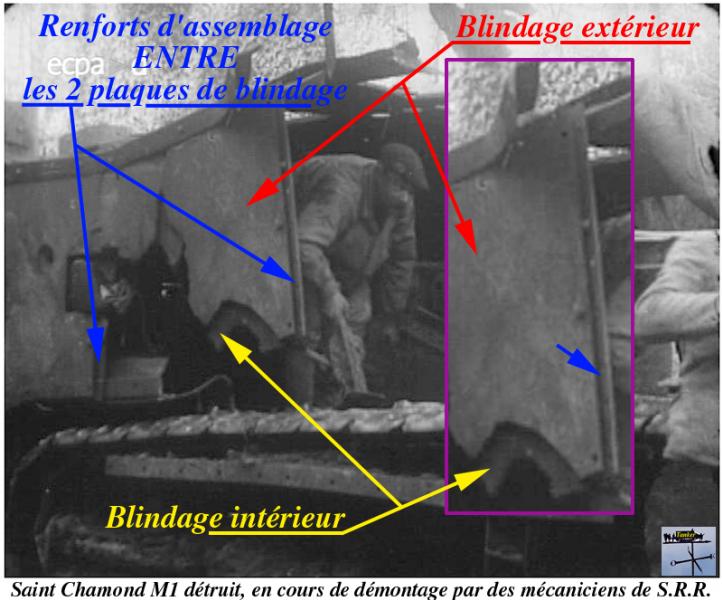

Les photos qui suivent font le point sur une partie de ces erreurs.
Des tryptiques justes et précis du char restent à faire . . . .
