Identification matériel [résolu]

[Cyril Cary]

Bonjour à tous

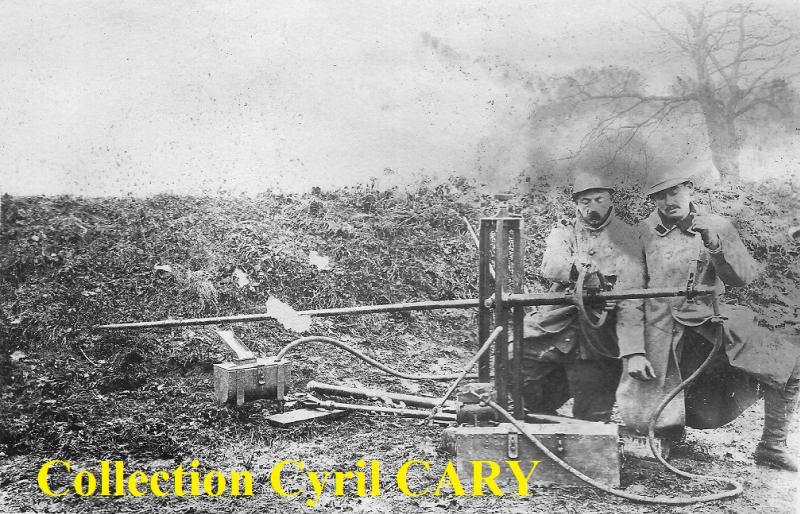

Je cherche à identifier l'engin sur la photo ci dessous.

L'engin semble fonctionner à air comprimée contenue dans les bouteilles sous la potence, derrière la caisse du premier plan. Les bouteilles seraient remplies à l'aide de la pompe manuelle positionné en avant de ces bouteilles sur lequel le bras de la pompe semble fixé. En revanche à quoi sert la caisse à l'avant de laquelle sort un tuyau qui va...?

La photo semble dater de 1915 et il n'y a ni localisation, ni légende au dos.

Ce qui semble être de la "fumée" au niveau de la tête des soldats est une tache sur la photo.

Merci pour votre aide.

Cordialement
Cyril

[ALVF]

Bonjour,

Il s'agit d'un appareil de forage complet pour rameaux et demi-galerie, dénommé "Barre à mines modèle 1911".

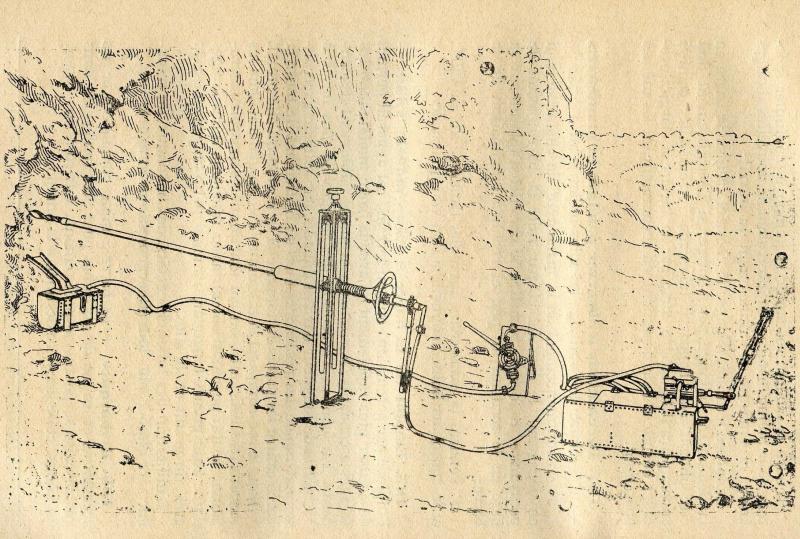

Il fonctionne par percussion ou par rotation, on distingue sur les croquis joints, la pompe aspirante et foulante permettant d'injecter l'eau par l'interieur de la barre jusqu' en tête des forages. La caisse qui renferme la pompe et les accessoires sert de support et de réservoir d'eau.


Barre à mines modèle 1911.

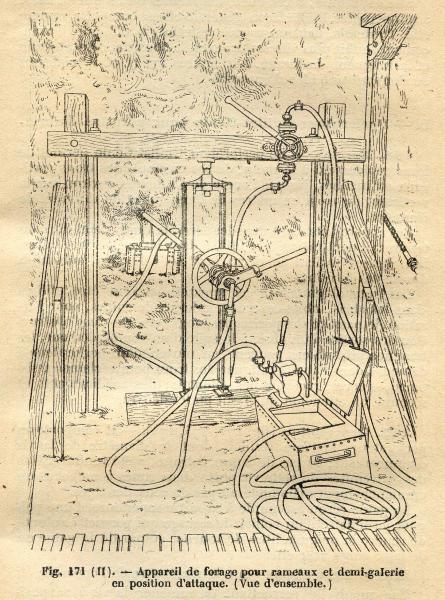

Croquis tirés du Manuel "Ecole des Mines et des Explosifs".
Cordialement,
Guy François.

[Cyril Cary]

Bonjour ALVF

Merci beaucoup pour cette identification rapide claire et précise du matériel.

Cordialement,
Cyril
