Bonjour à tous,
Travaillant sur une maquette du char St. Chamond, modèle M 2 , j´ai quelques doutes sur l´installation du phare sur le toit;
Il est fixé au toit ? il est rétractable ? quelqu´un aura une photo qui puisse m´aider ?
Merci d´avance. Rudi.

bonjour Rudi,
sauf erreur de ma part, il ne me semble pas que le ST chamond était à l'origine équi pé d'un phare de toit,
mais il est toutefois possible que ces occupant aient adaptés un phare. Je ne retrouve aucune photo de ce char avec un phare; peut être d'autres avis???
cordialement
Diable Noir

Bonsoir,

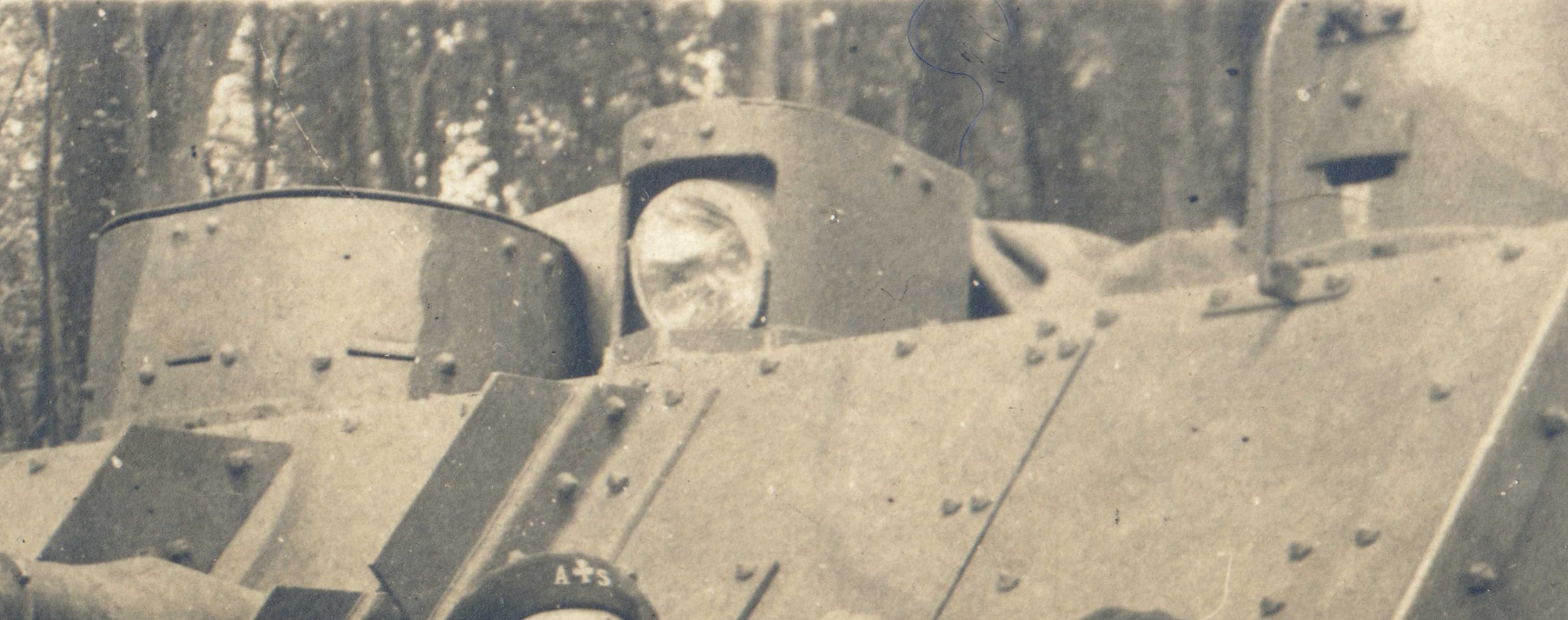

Voici un exemple du montage d'un phare de toit d'un char Saint-Chamond précoce, armé du canon de 75 TR Saint-Chamond: Cordialement,
Guy François.

Bonsoir Diable Noir et ALVF;
Merci pour vos réponses; ALVF , très belle la photo du St Chamond prècoce. Je cherche à éclairer les details de la fixation du phare et les parties à coté.
J´ignore si le phare sur l´exemplaire du Musee de Saumur est d´origine, mais pour le moment je ne peux pas me déplacer et pouvoir jeter un coup d´oeil.
Bonne fin de week-end. Rudi.

Bonjour Rudi,

Durant la Grande Guerre, il n'y avait pas de phare sur le char Saint Chamond M2.
Tout compte fait si - voir en fin de sujet ...

! Petit, non protégé et retractable, il n'est jamais observé sur le terrain de jour .. .

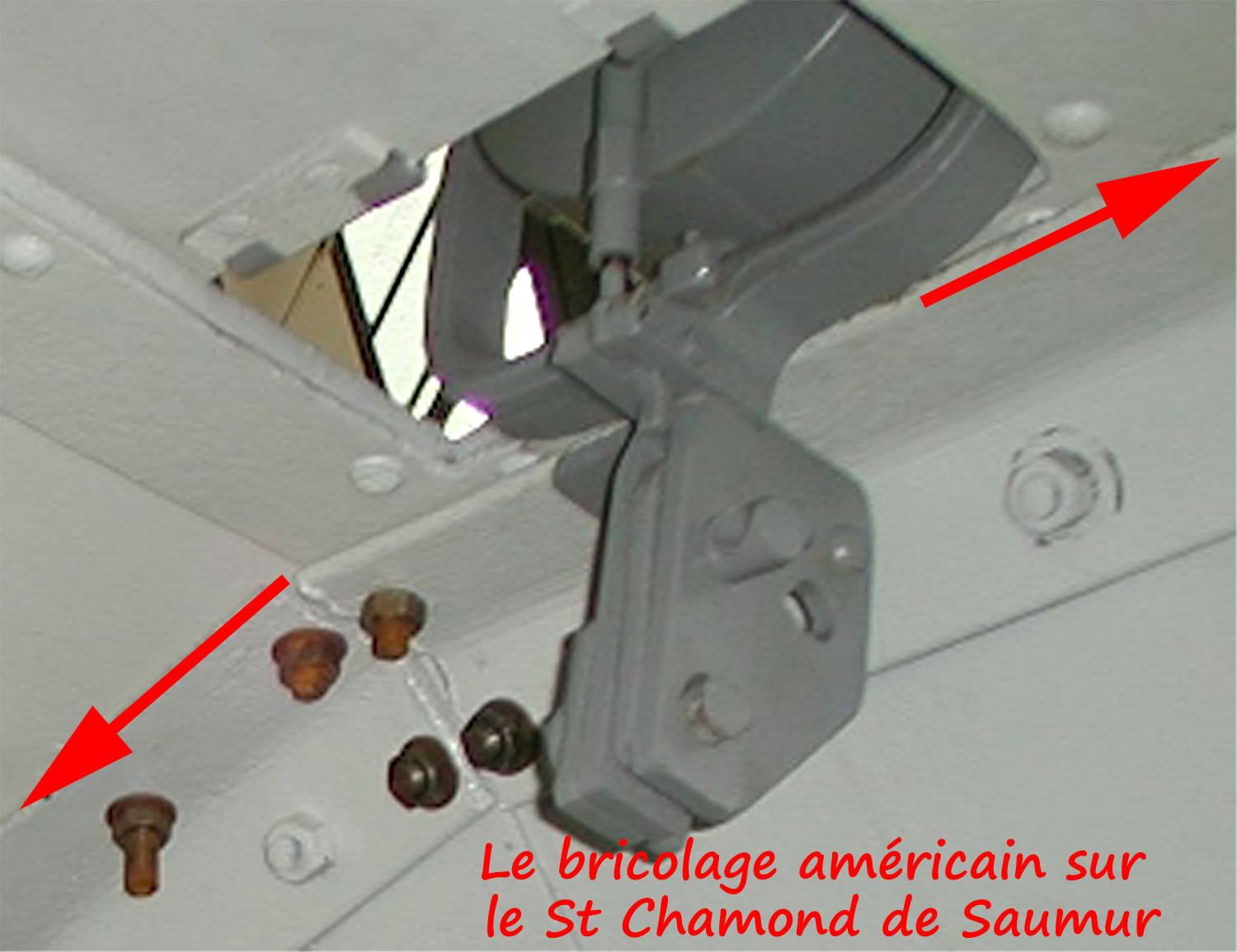

Celui du char de Saumur est, probablement, un reste américain des essais qu'ils ont du faire, dans l'entre-deux guerre, pour tester la motorisation pétroléo-électrique.
Il est arrivé comme ça des USA en 1985 et, personne ne semble d'ailleurs avoir jugé utile de le supprimer !
(ou d'en vérifier la conformité )


Bonne fin de week-end - Michel

Bonjour Tanker,
Un grand Merci pour votre réponse, et merci aussi pour les liens sur les sujets Artillerie Spéciale, ça va m´aider avec la maquette du St. Chamond.
Bonne journée. Rudi.

Bonjour
Je suis curieux. À quoi servait ce genre de capuchon sur le dessus et ouvert vers l'avant pesqu'au centre .
viewtopic.php?t=52916
https://archives.lessablesdolonne.fr/ar ... as%2F0%2F1

ici à l'intérieur, à peu près vis-à-vis dessous, il semble y avoir une manivelle
viewtopic.php?t=52699

Puis voir ce char «Fantomas» avec un phare
viewtopic.php?p=402525#p402525

Bonjour Michel,
Cette "sorte de capuchon" est la coiffe de protection du phare du Saint Chamond M1 (Toit plat).

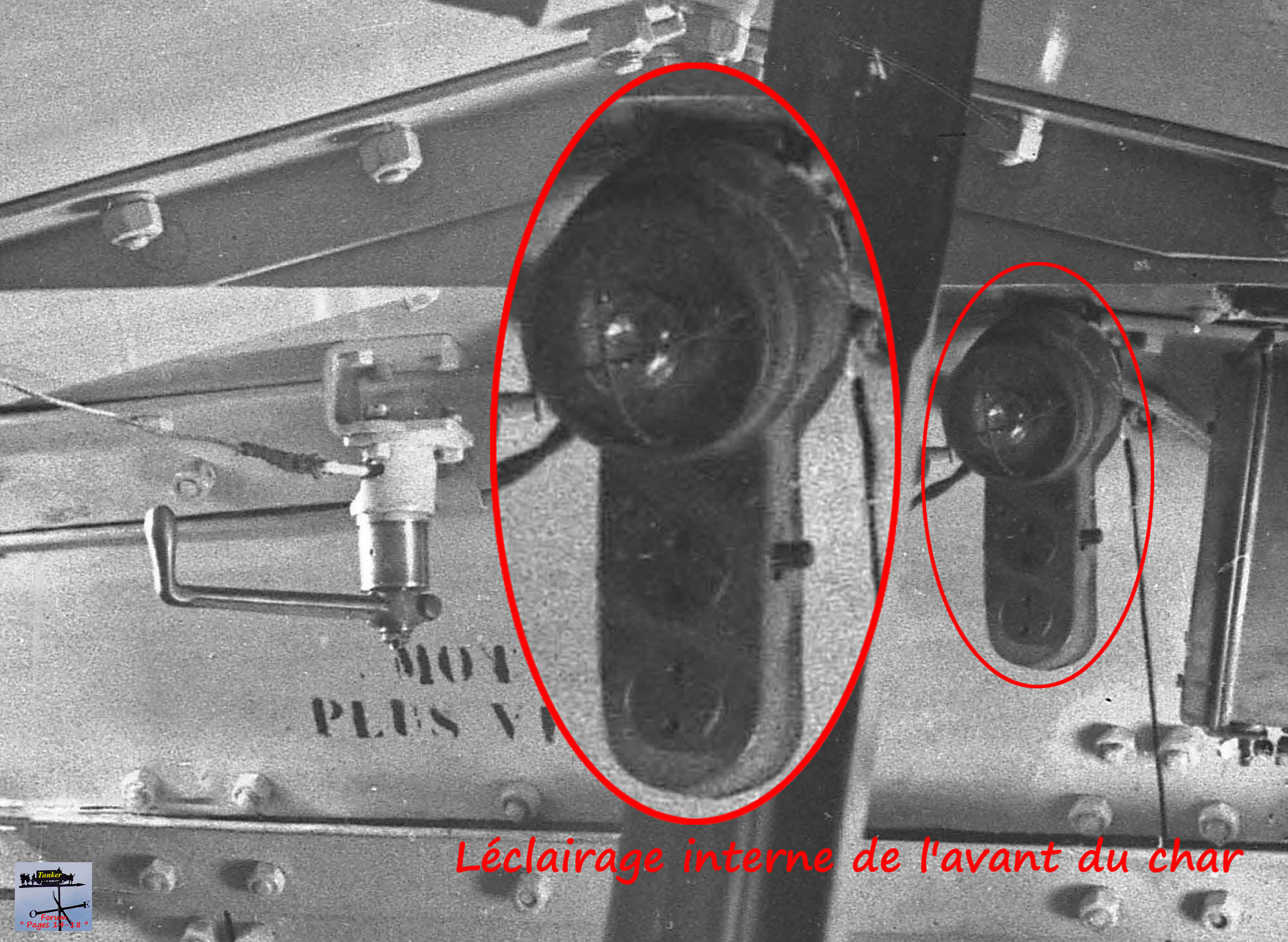

La "manivelle", à portée de main, (commande plus vite/moins vite) du pilote de char est un élément lié à la motorisation.
Avec sa motorisation complexe, il était possible de jouer sur la vitesse de trois manières en accélérant ou ralentissant :
- le moteur thermique,
- la génératrice électrique,
- les deux moteurs électriques couplés aux barbotins.

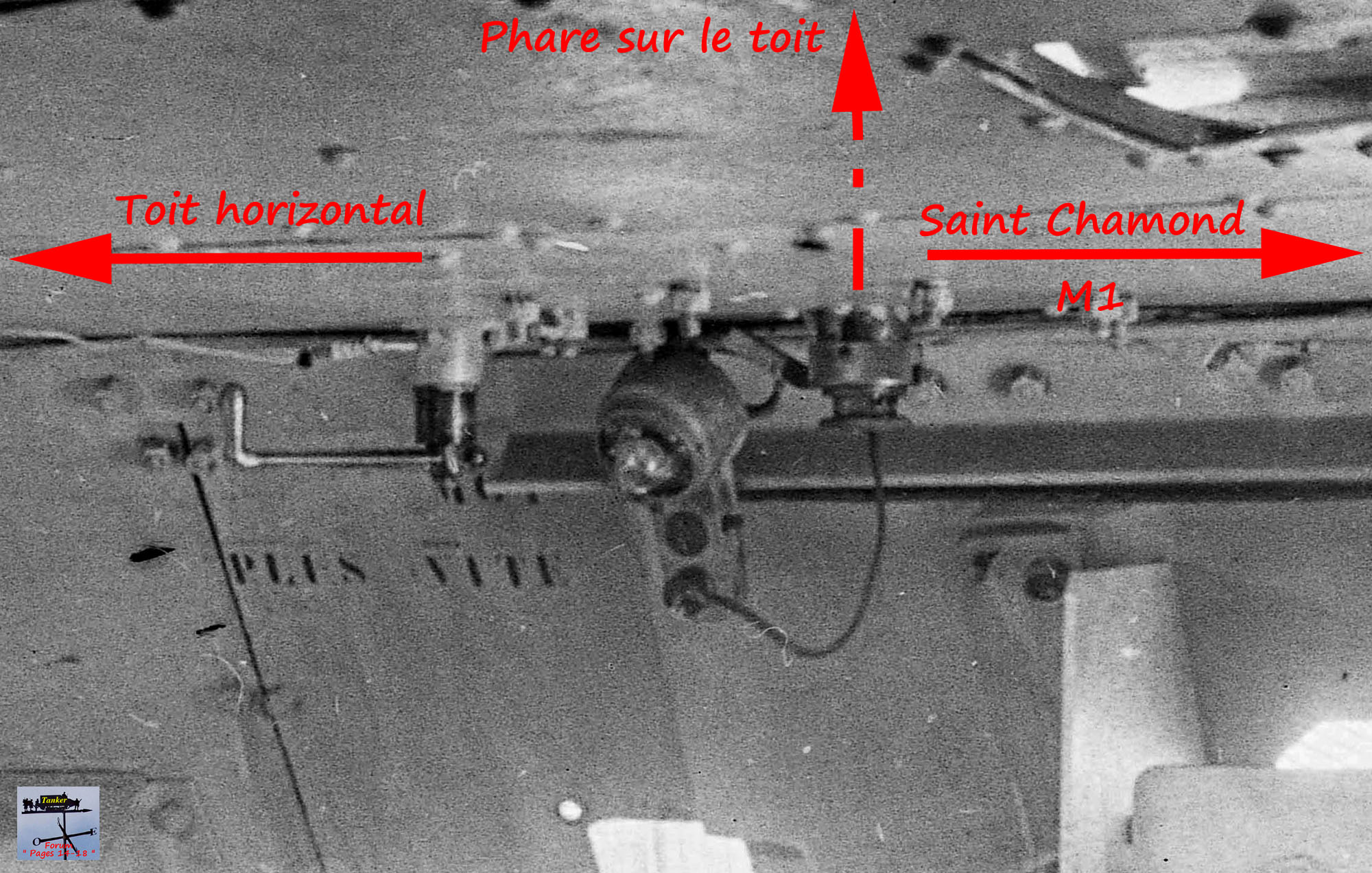

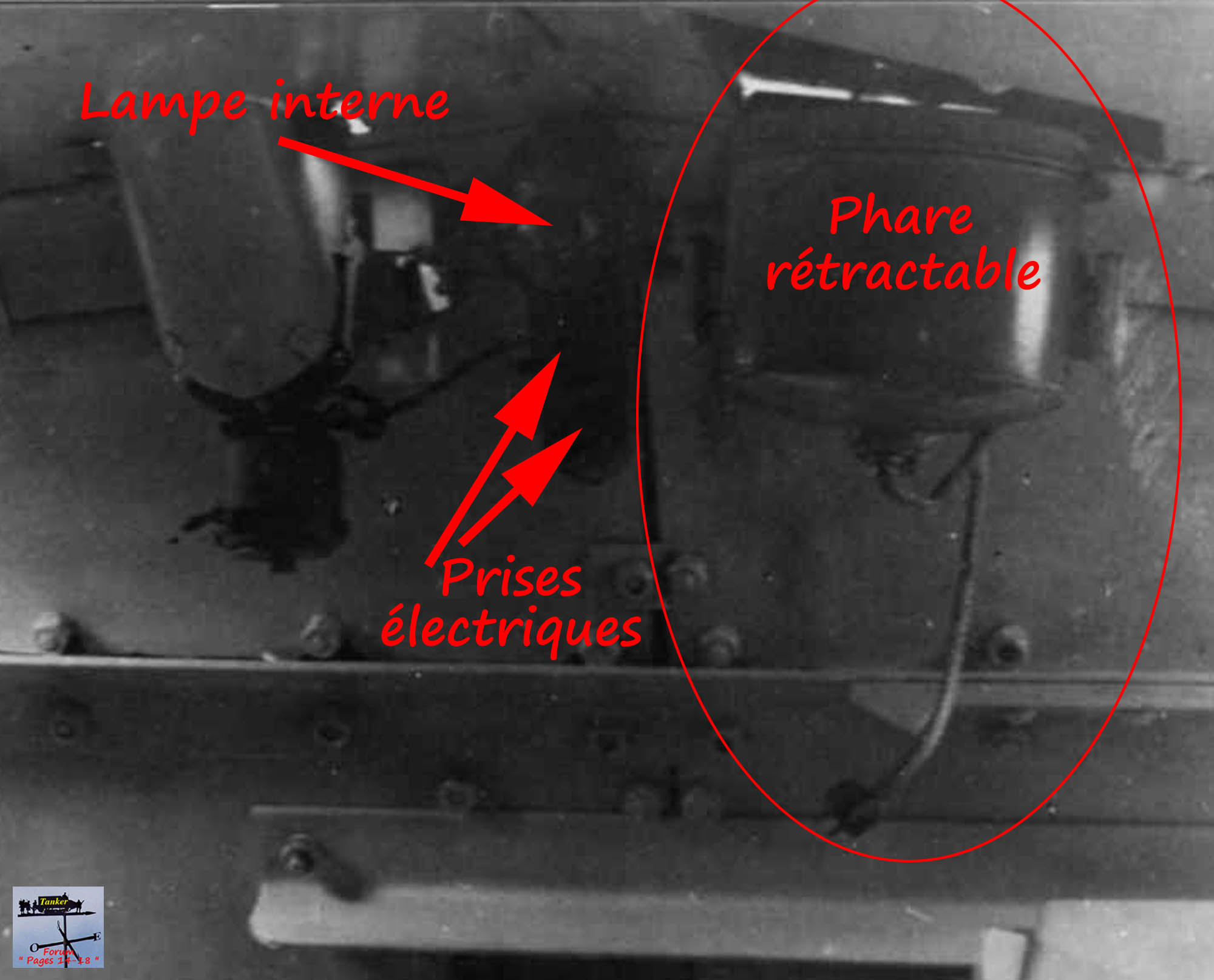

Voir sur le M1, le branchement du phare (sur l'éclairage interne du char) et le bouton "ON/OFF" du phare (simplement la prise . . . .) :


Bonne journée - Michel

Bonjour et merci Tanker/Michel

Michel, finalement, il y en a bien un !

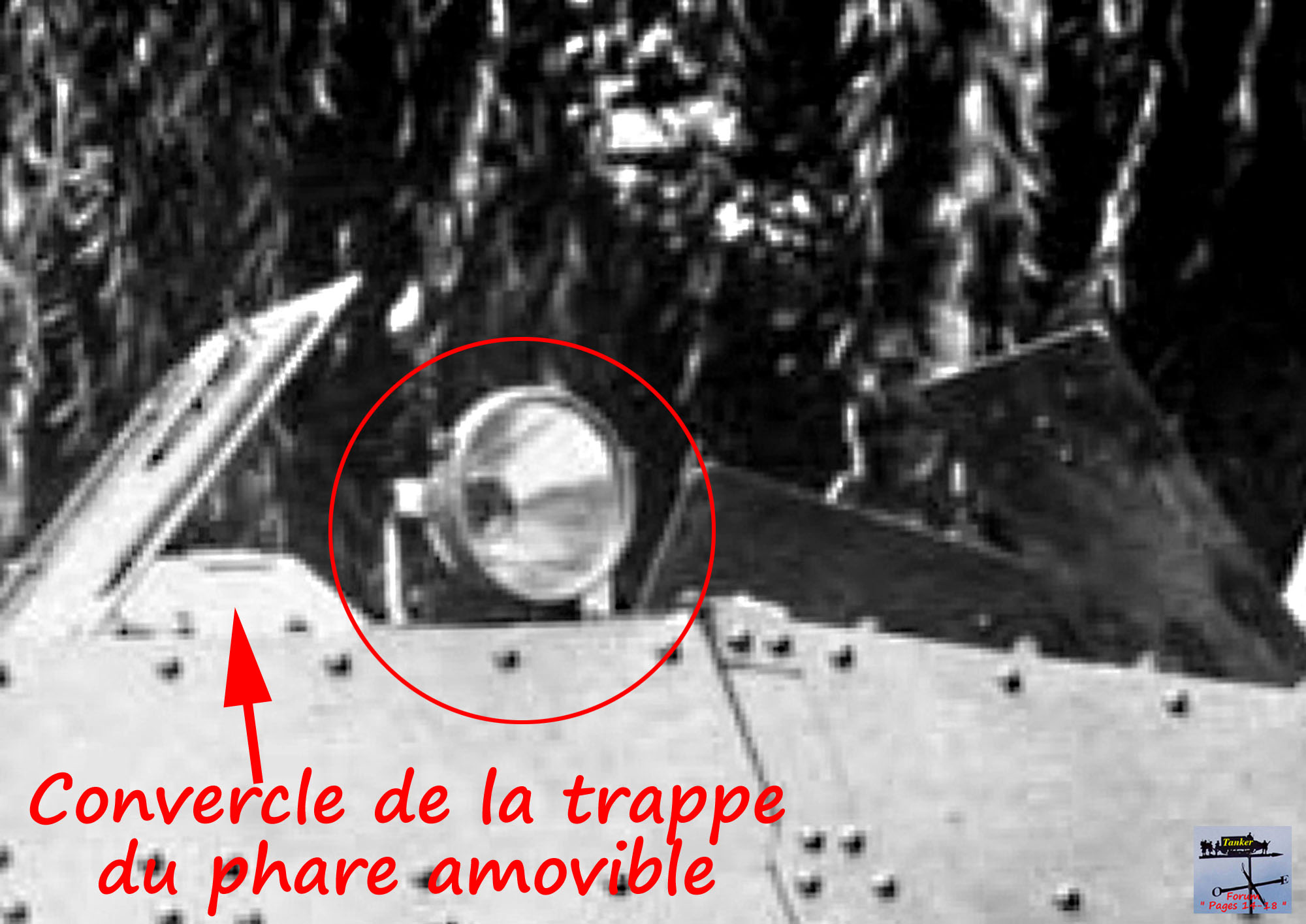

Une photo d'époque (prise à Cercottes), du Saint Chamond M2 n°62789, char qui équipa le Groupement AS 39 et qui était bien équipé d'un phare !
A dix chars de la fin de série, s'agissait-il d'un équipement qui avait équipé tous les M2 ou d'une modification en cours de production . . . de fin de série ?
Le char donné aux américains étaient le 62779 (à vingt de la fin de série).

En l'absence de photos de déplacement de nuit, impossible d'être très précis. Une chose est certainement, c'est qu'il était plié, dès qu'il faisait jour.

Sans photo de gros plan prise sur le toit, le fonctionnement de ce phare parait difficile à reproduire et reste un mini détail, pour une maquette au 1-35 que l'on présente surtout dans une phase de combat jour.
La photo du char de Saumur montre bien une base de charnière.

A suivre, tout de même, si d'autres photos pouvaient être découvertes
Michel
