La Marine au travers de l'Illustration - 1914 / 1918

[NIALA]

Le croiseur Dresden a été traité ici.

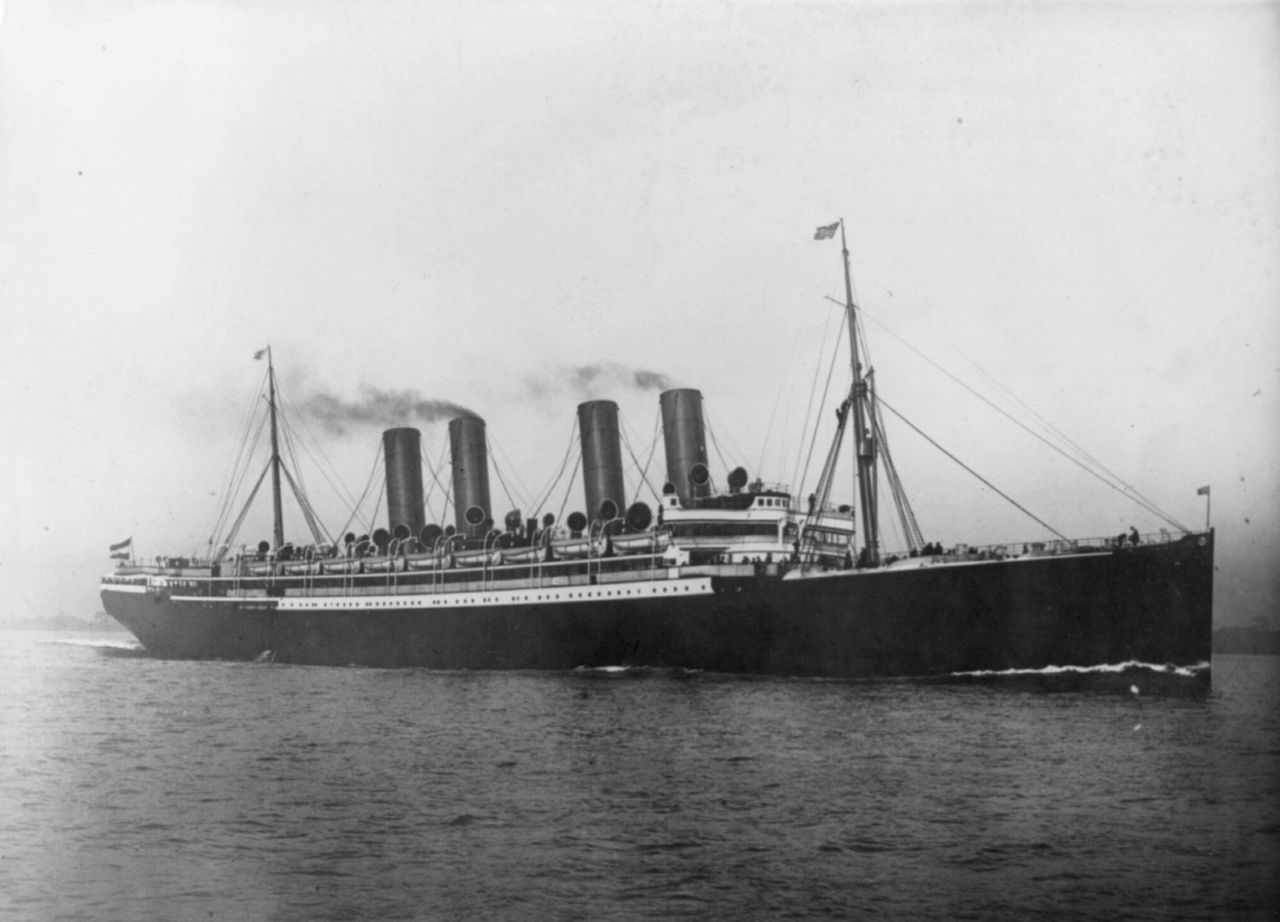

Le paquebot allemand Kaiser Wilhelm der Grosse aménagé en croiseur auxiliaire

[NIALA]

Les croiseurs Leipzig et Koenigsberg ont été traités ici.

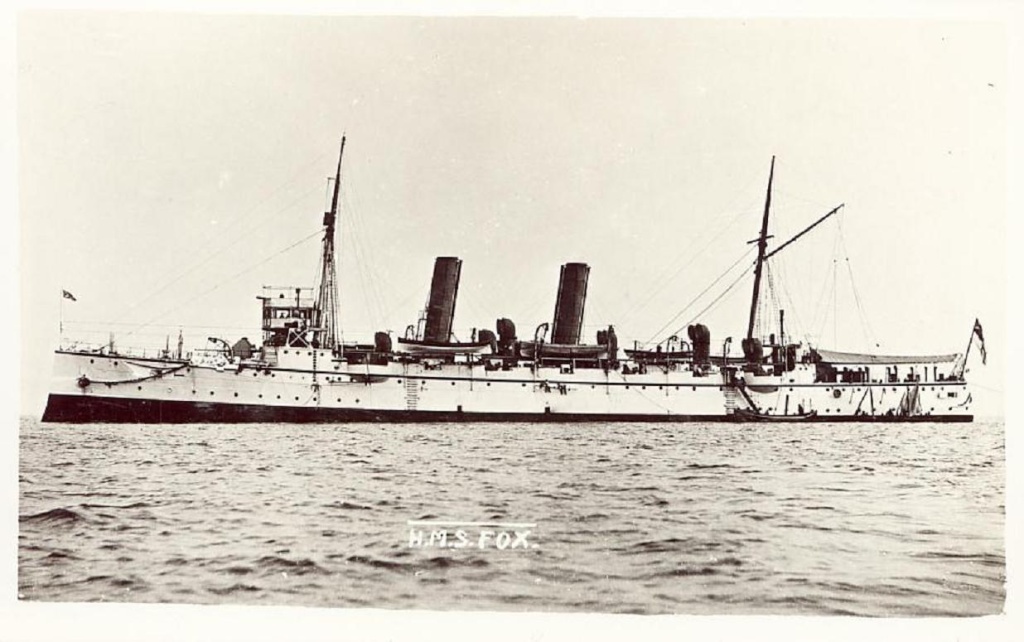

Le suivant sur la liste est le croiseur protégé britannique Fox

FOX astraea hms20f14.jpg (160.56 Kio) Consulté 742 fois

Le Fox est l'un des trois croiseurs protégés de la classe Astrea de 4360 t ; entré en service en 1895; il a été rayé en 1920.

[NIALA]

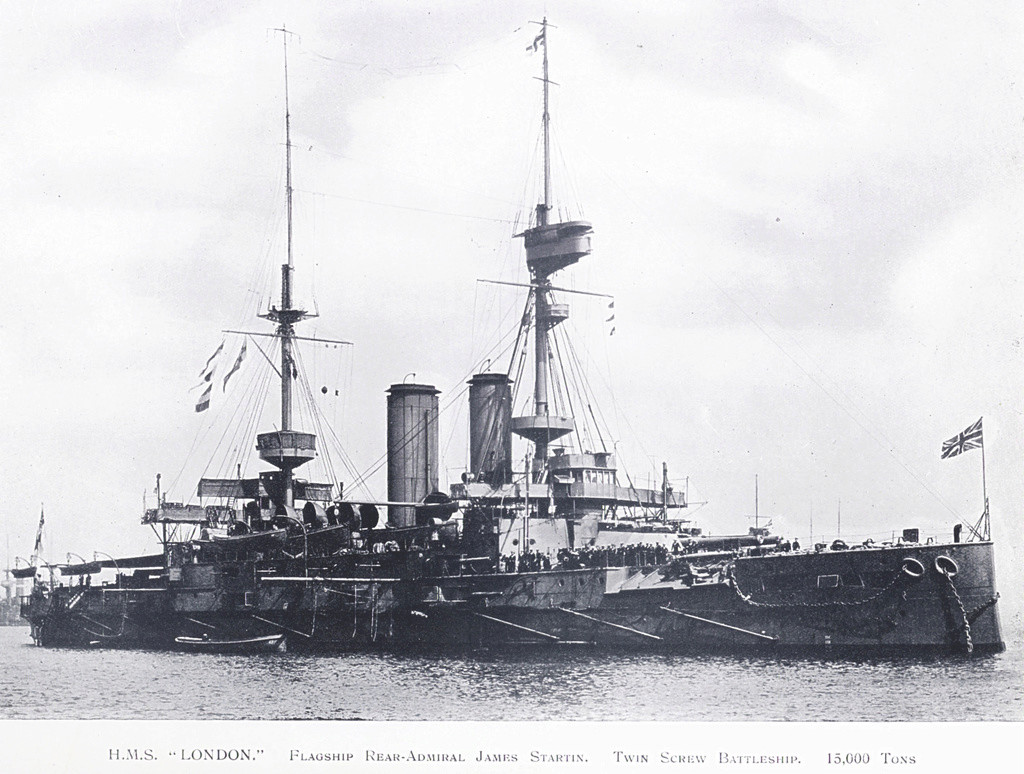

Le navire suivant est le cuirassé London:

LONDON hms20l12.jpg (205.03 Kio) Consulté 740 fois

Le pré-dreadnought London est entré en service en 1902; en 1918 il a été aménagé en mouilleur de mines; en 1919 il devient un dépot ship; il est rayé en 1920.

[NIALA]

Le cuirassé Triumph a été traité ici, ne reste sur cette série que l'U33.

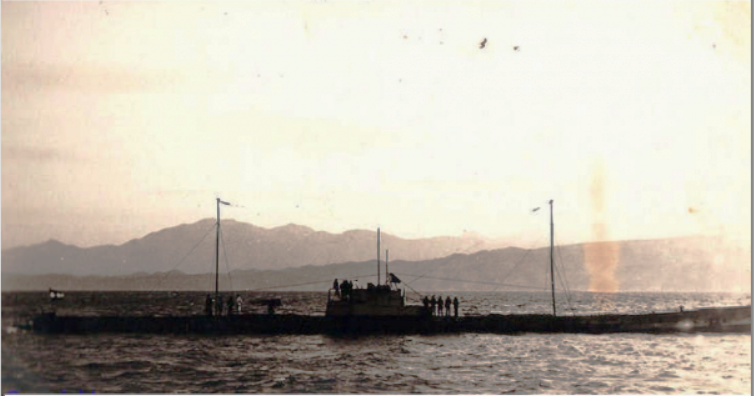

U33 Capture d’écran 2023-03-12 175421.png (349.89 Kio) Consulté 734 fois

U33 de la série U31 à U41 construits chez Germaniawerft à Kiel 685/844 t 1850/1200 cv; vitesse: 16, 4/9, 7 noeuds; 1 ou 2x 88mm; 4 TLT; en 1919 il se rend à la Grande Bretagne ou il est démoli en 1919/1920.

[NIALA]

Le garde cotes cuirassé Henri IV a été traité ici:
viewtopic.php?p=330771&hilit=GARDE+COTE ... IV#p330771

[markab]

Bonjour à tous,

Et merci à Alain pour ces illustrations complémentaires !

Semaine du 24 avril 1915 - L'Illustration - n° 3764 :

Le numéro est consacré notamment aux nouveaux attributs et insignes de l'Armée française, aux Eparges, à l'expédition d'Orient, à la campagne d'hiver en Galicie, .... (38ème semaine de guerre).

Pour les opérations navales, la revue publie un article technique et le chapitre hebdomadaire sur la guerre navale :

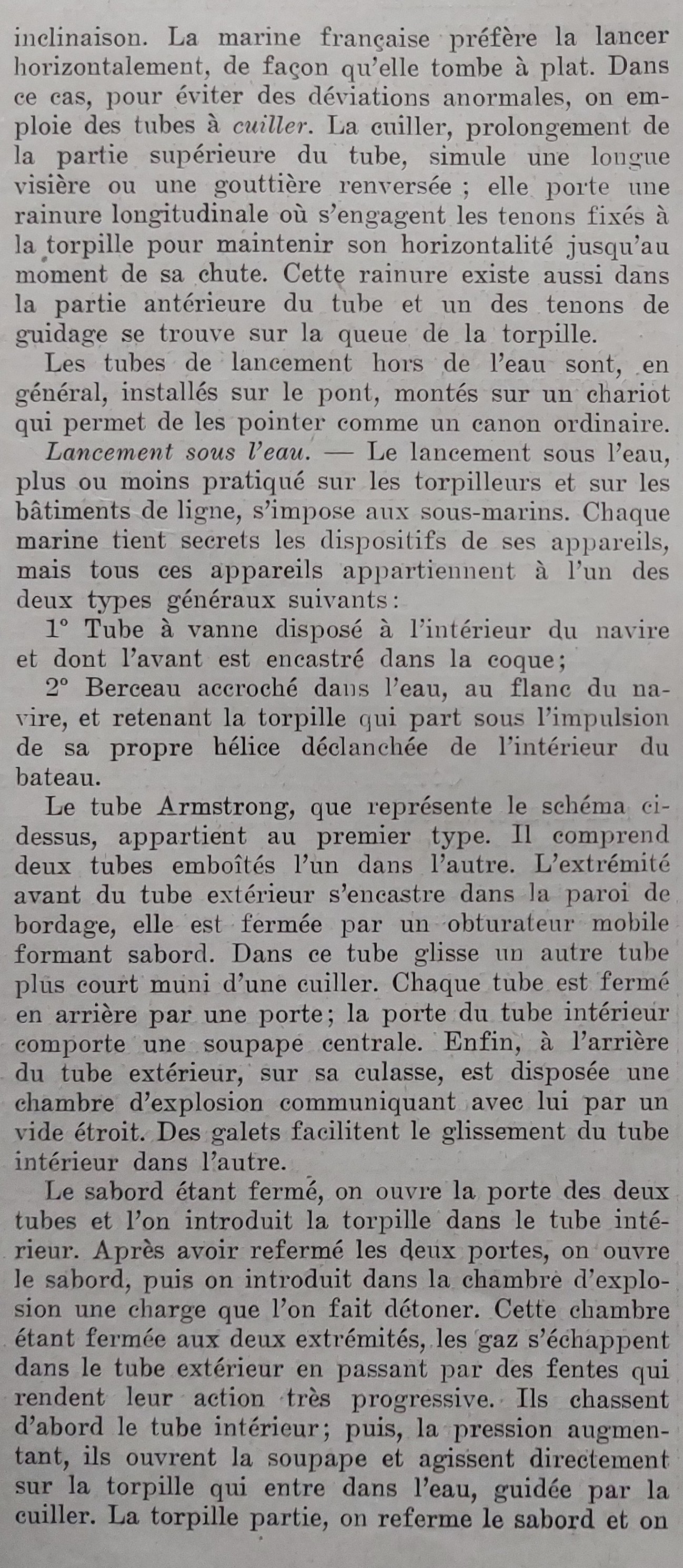

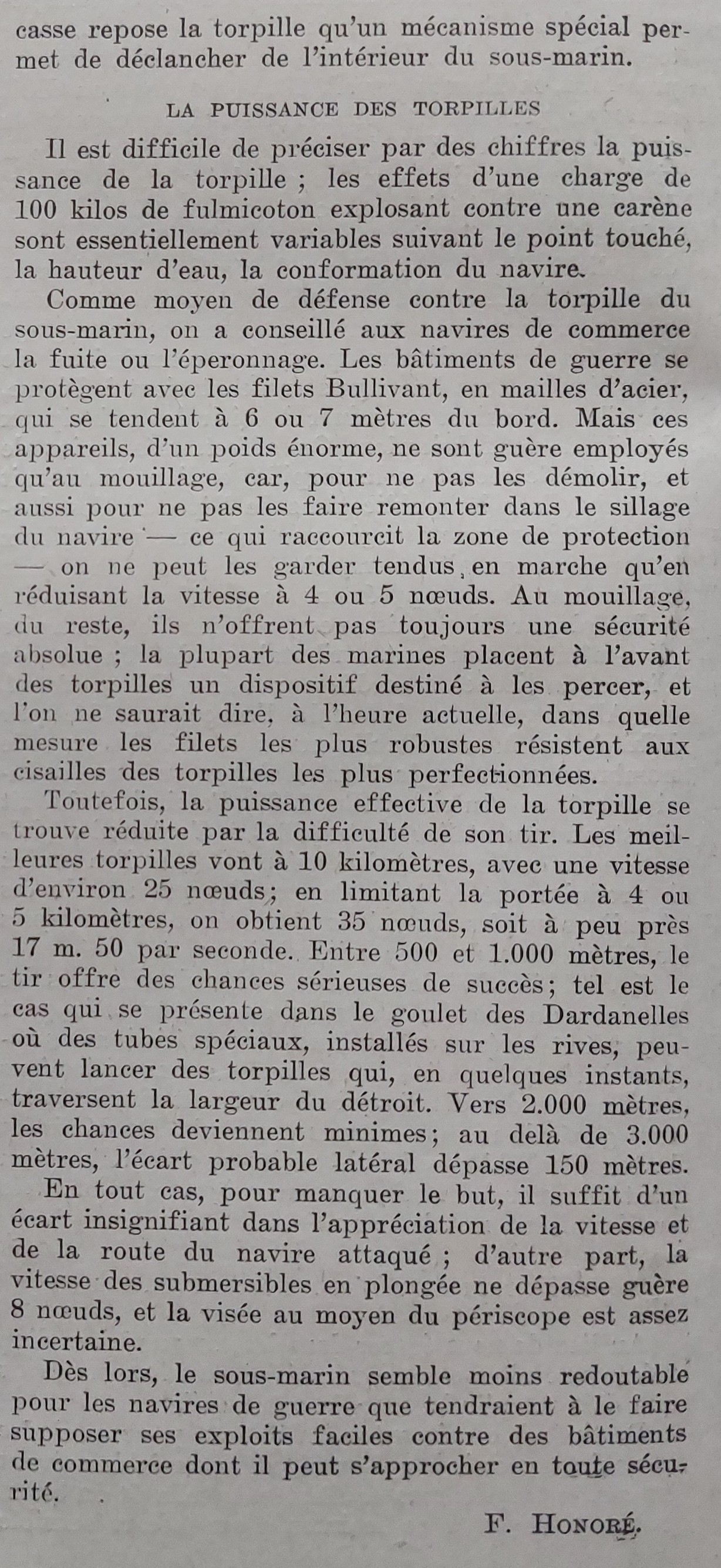

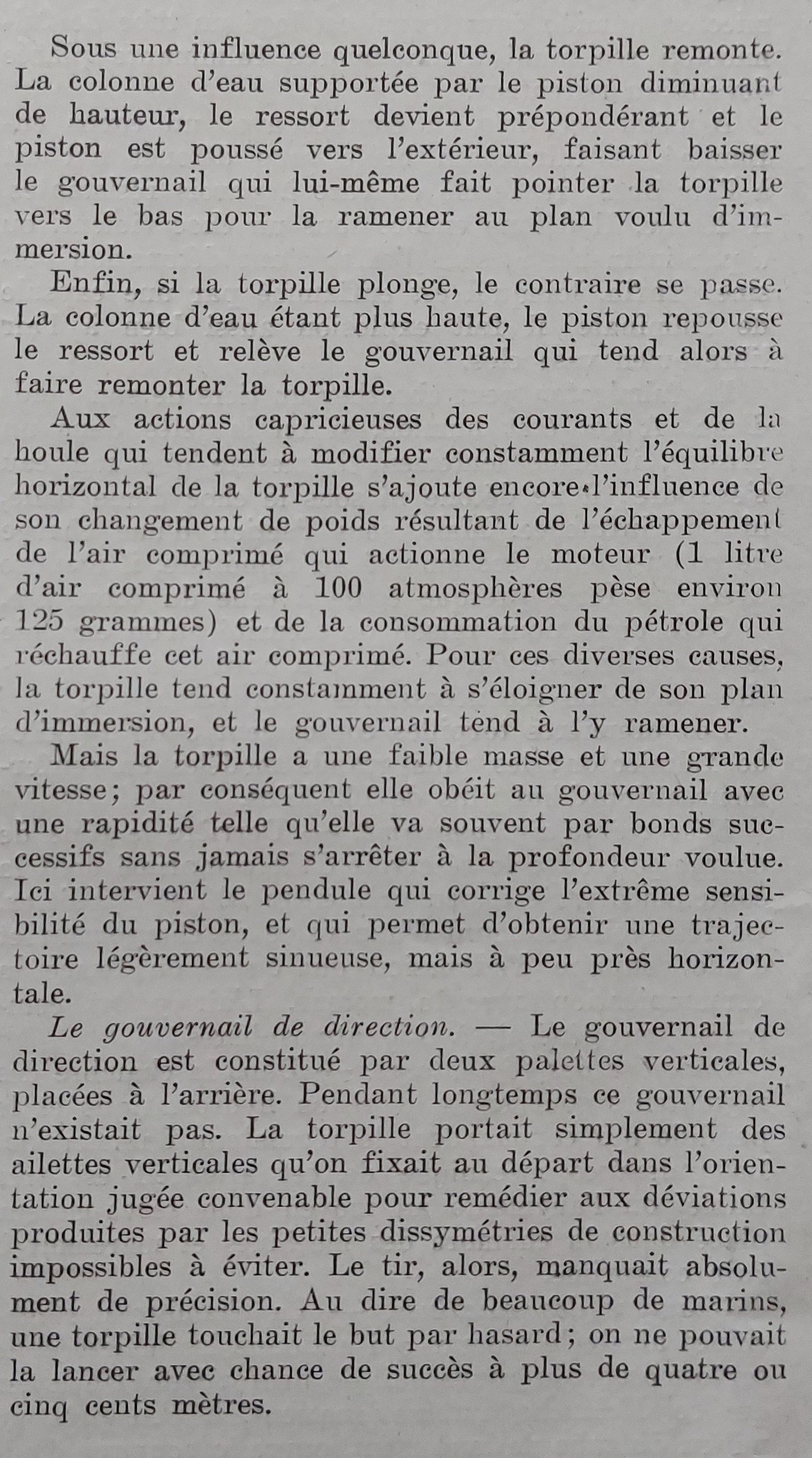

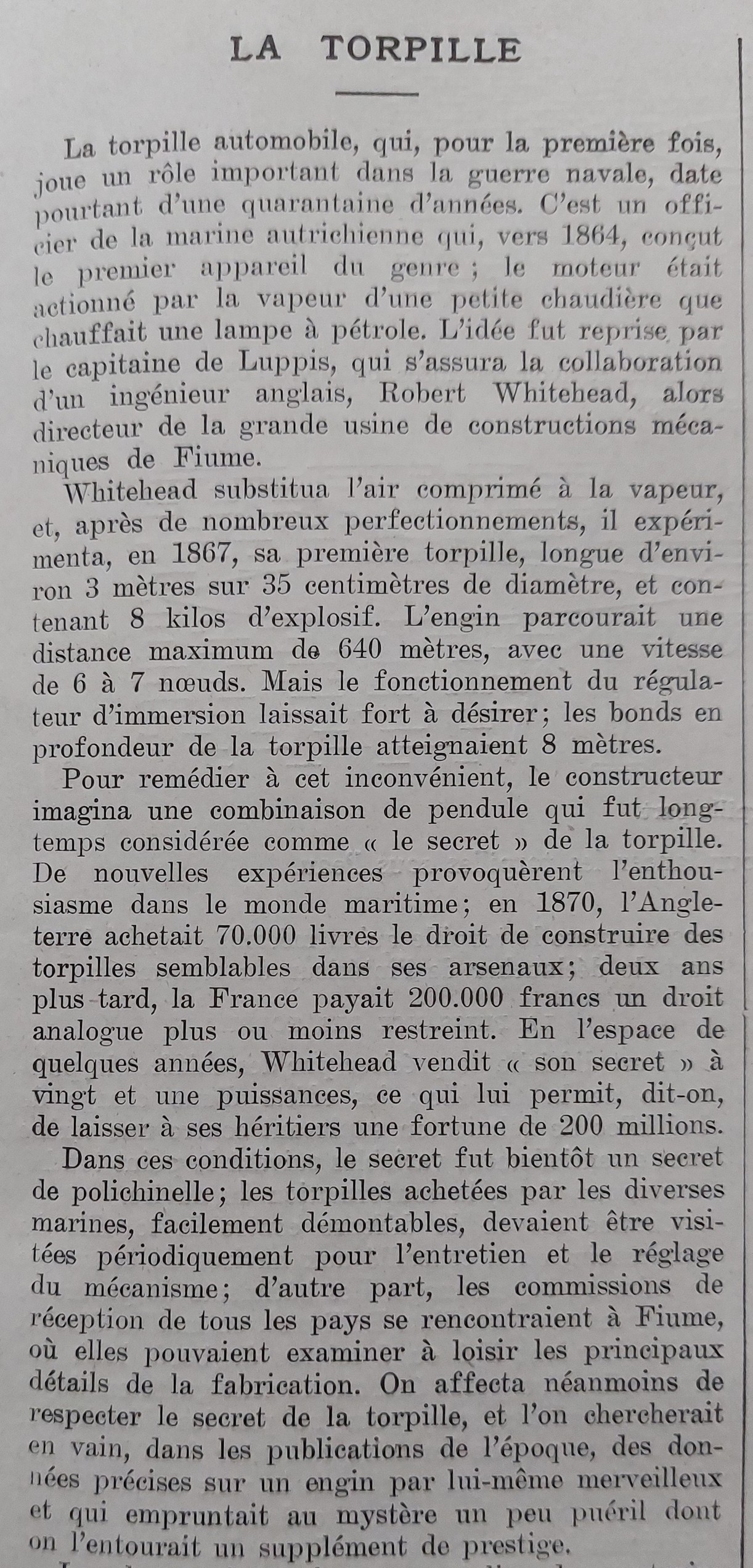

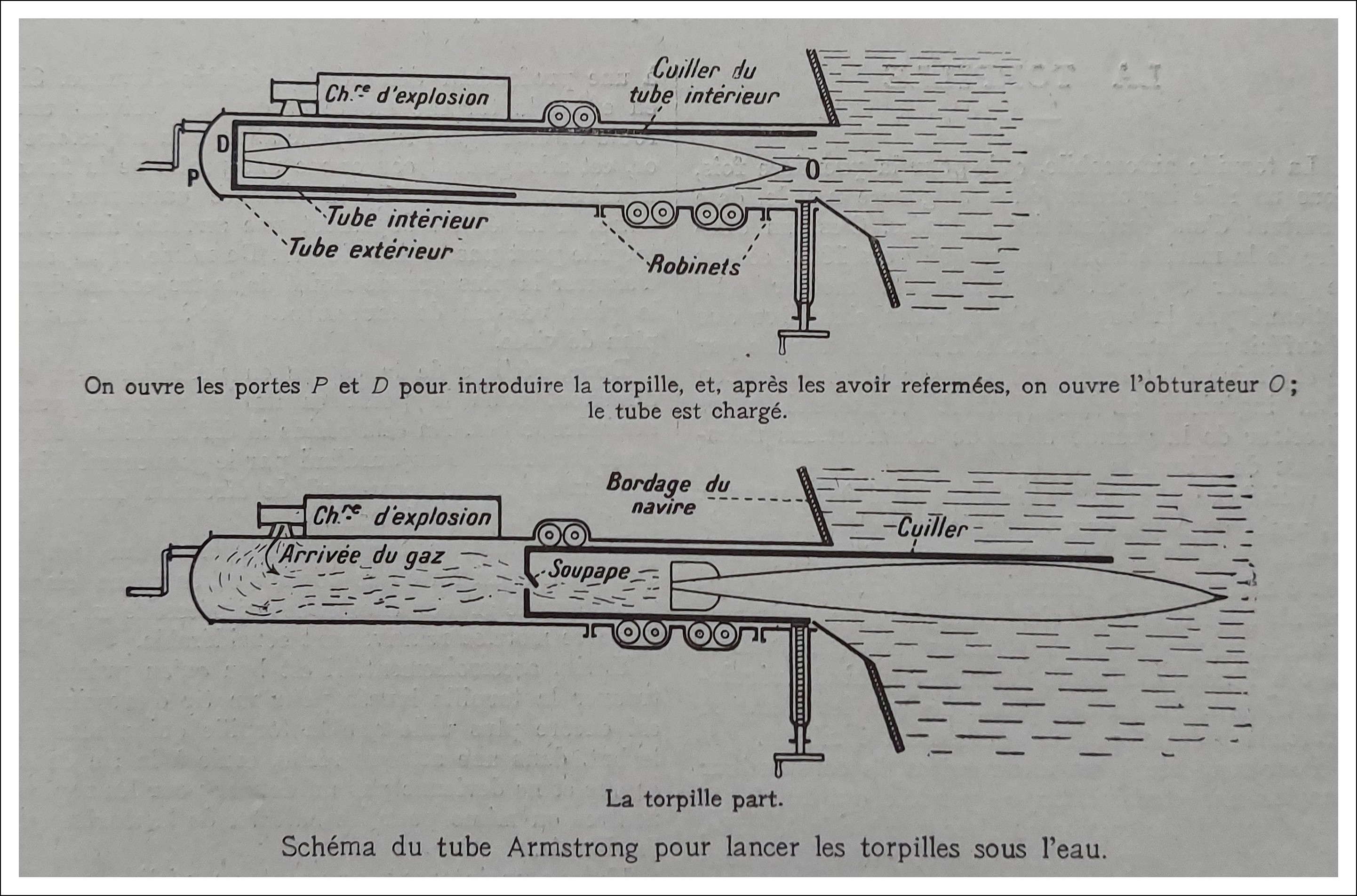

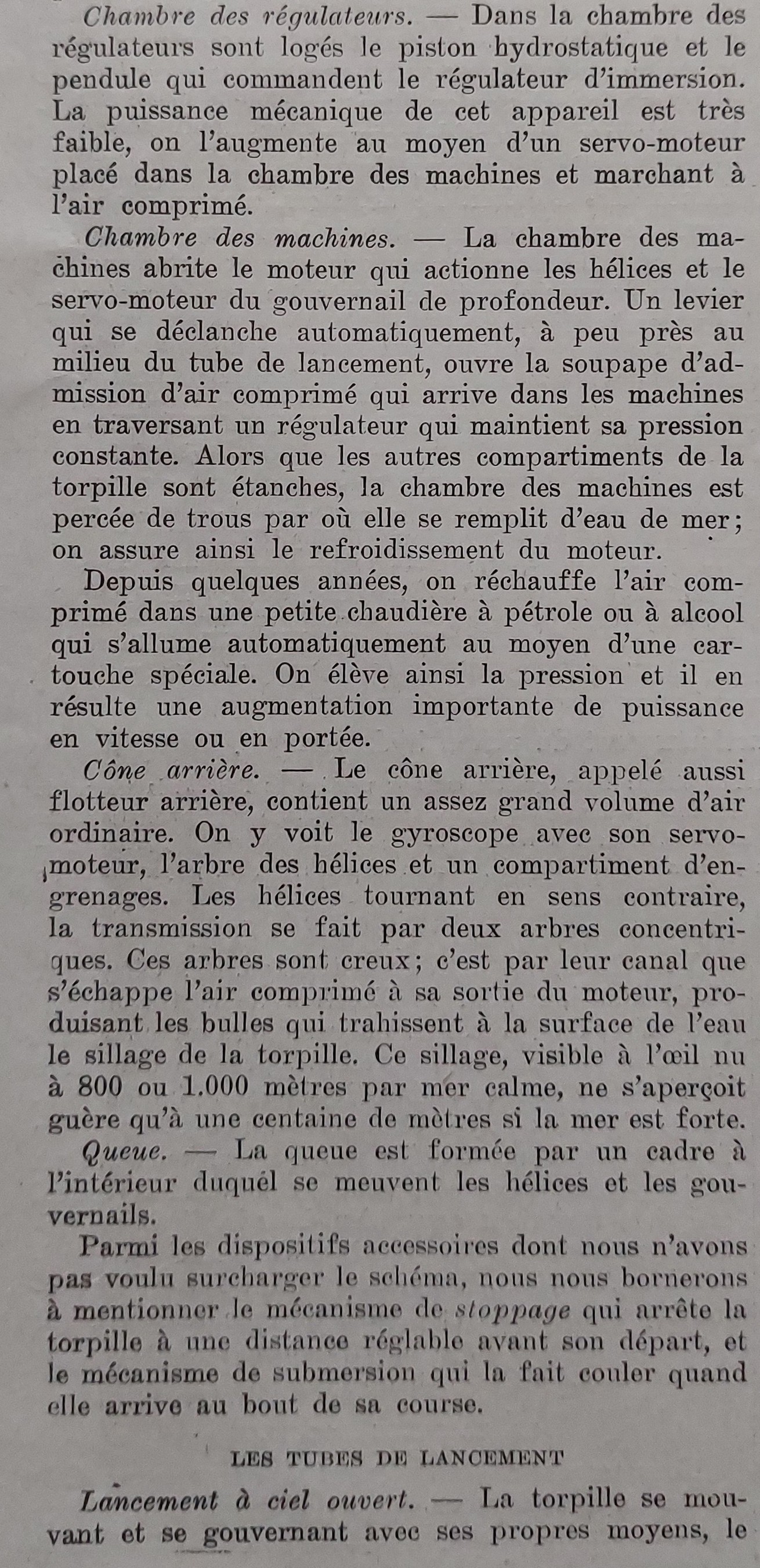

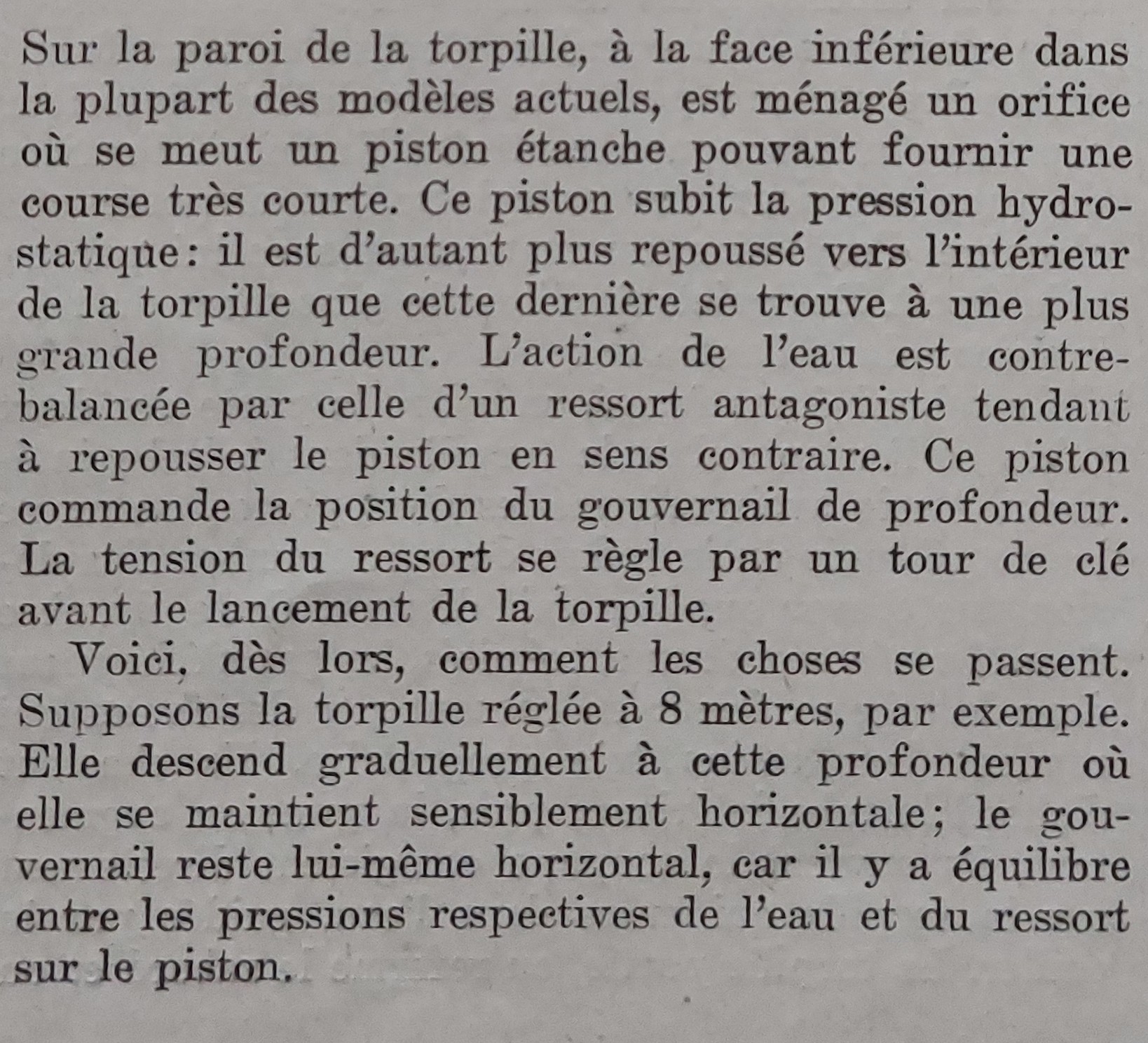

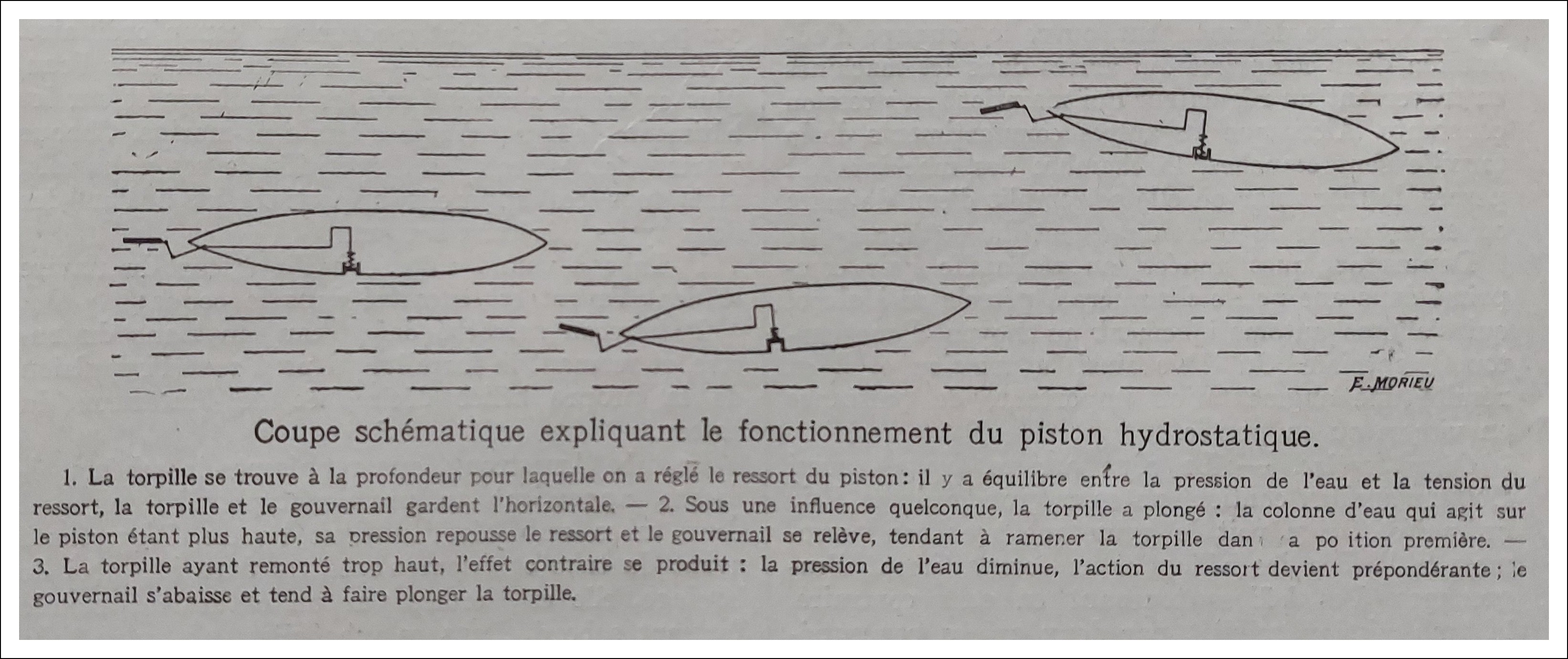

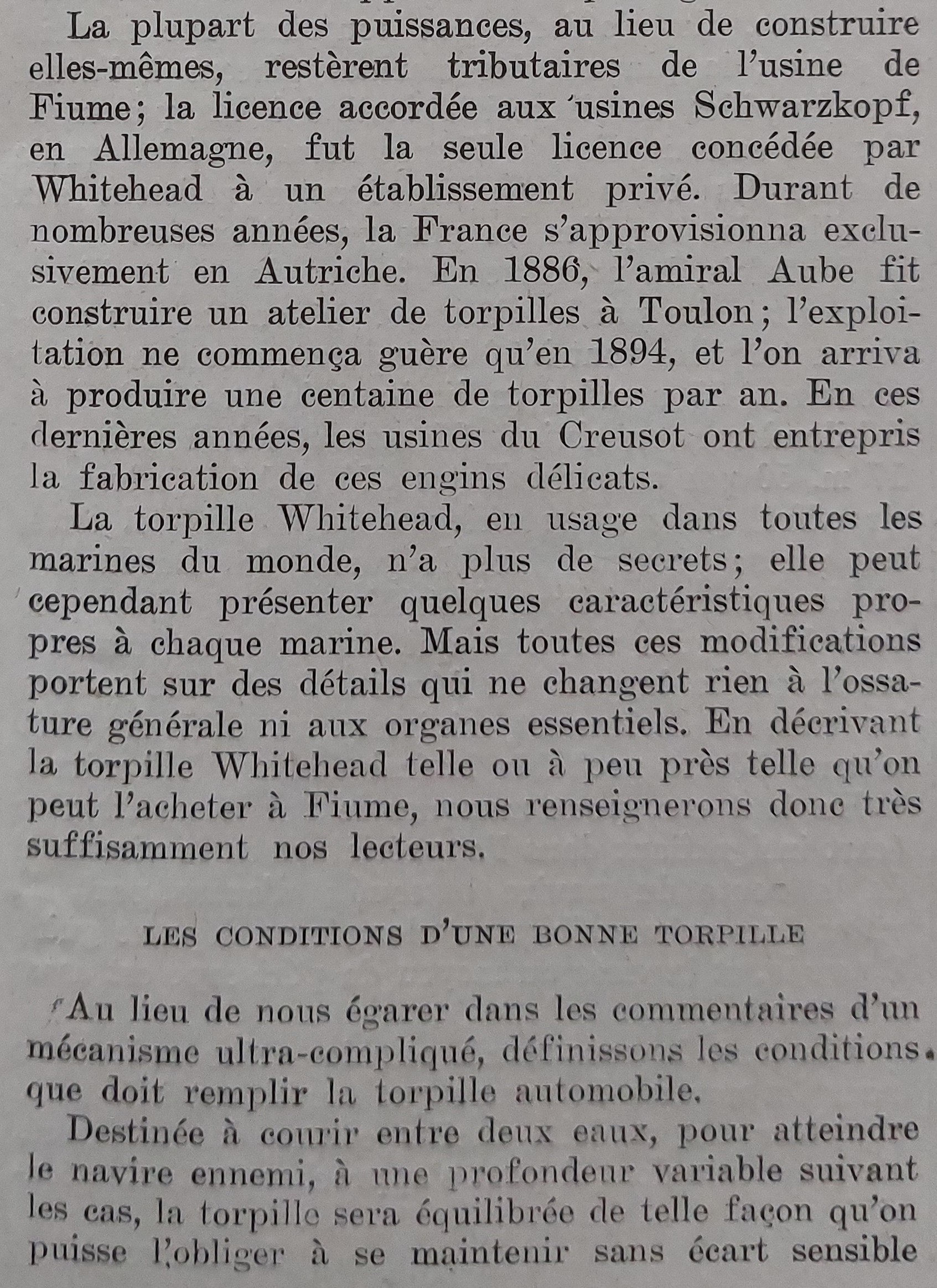

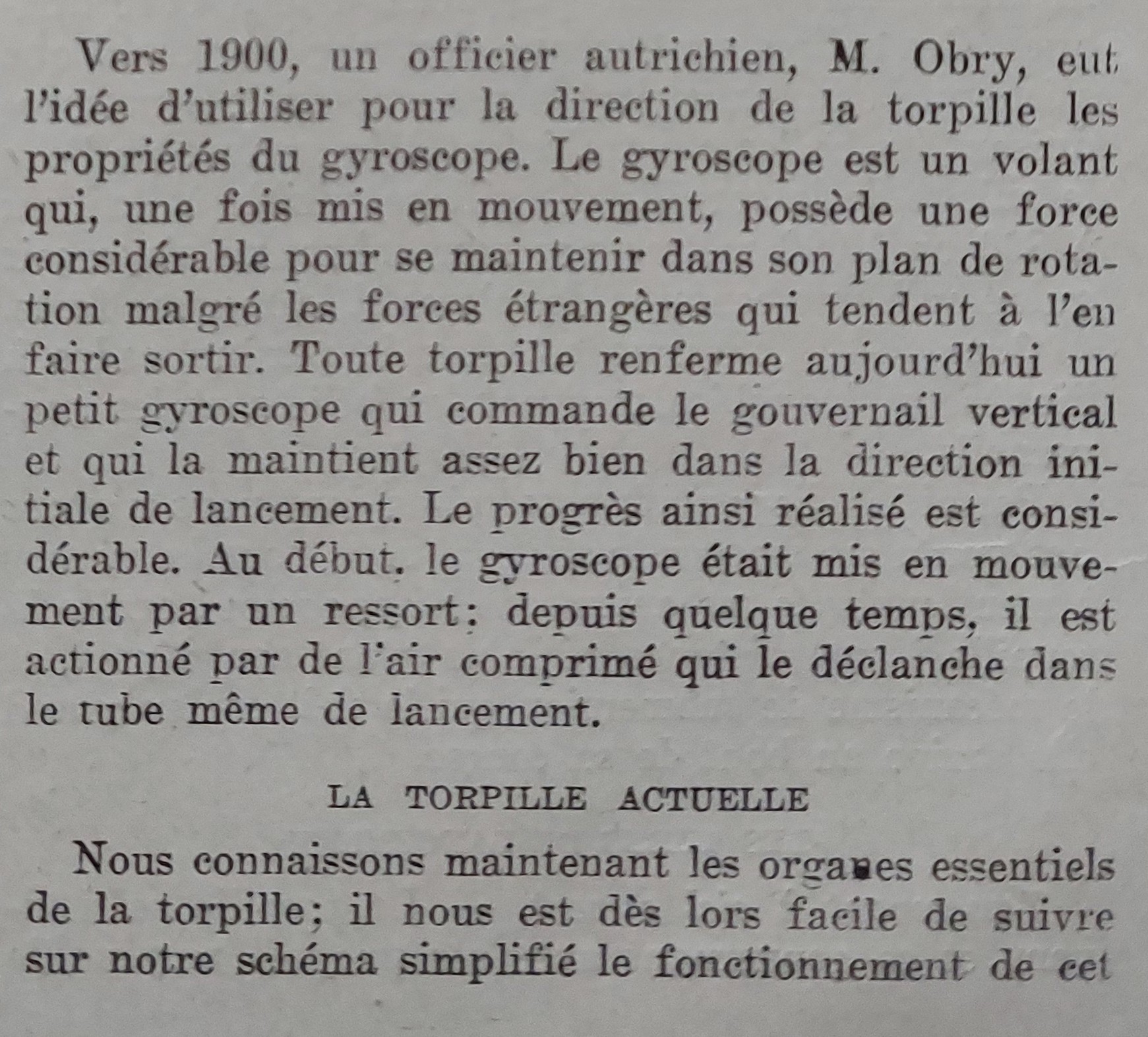

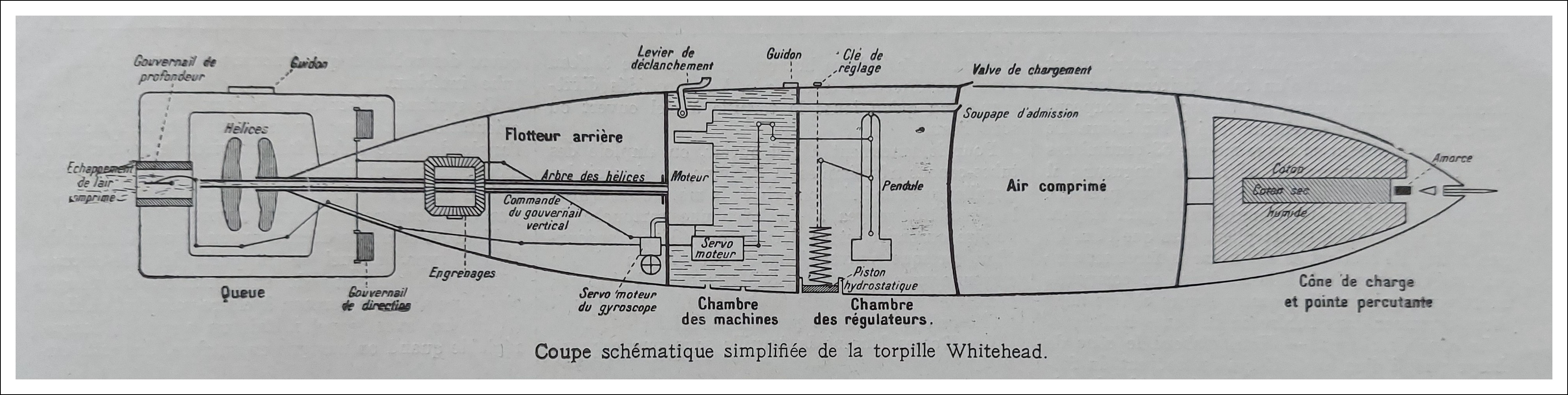

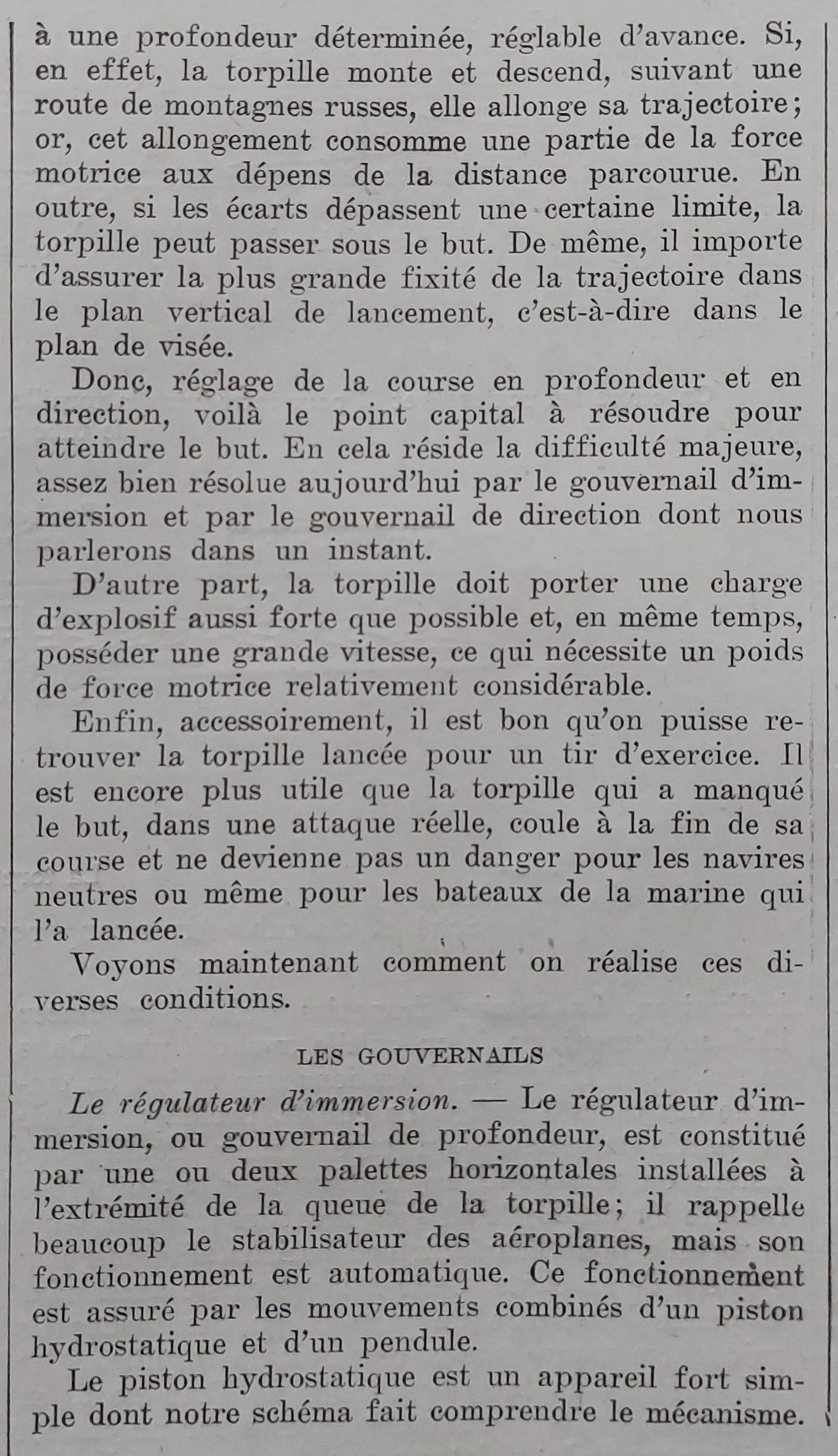

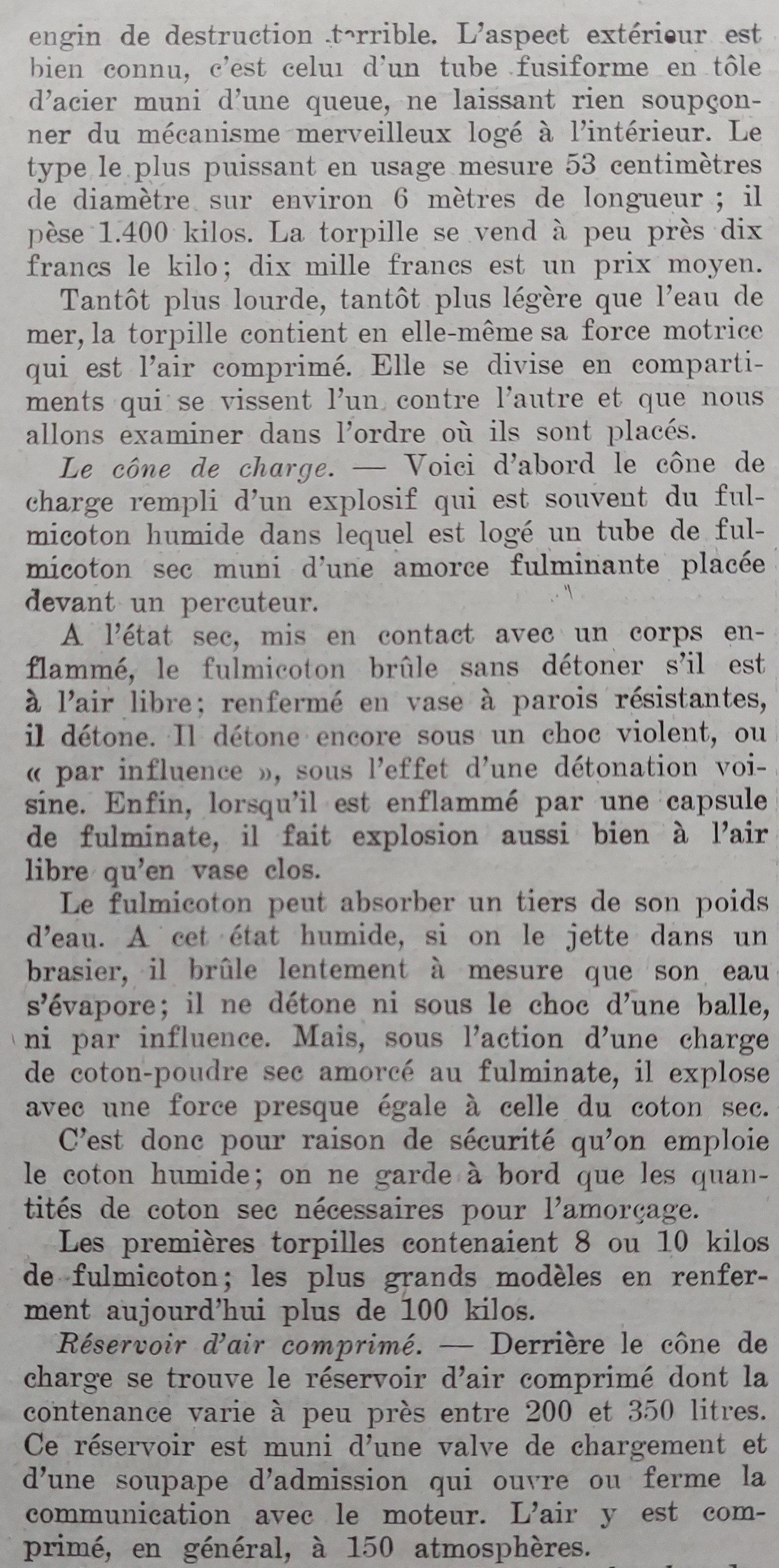

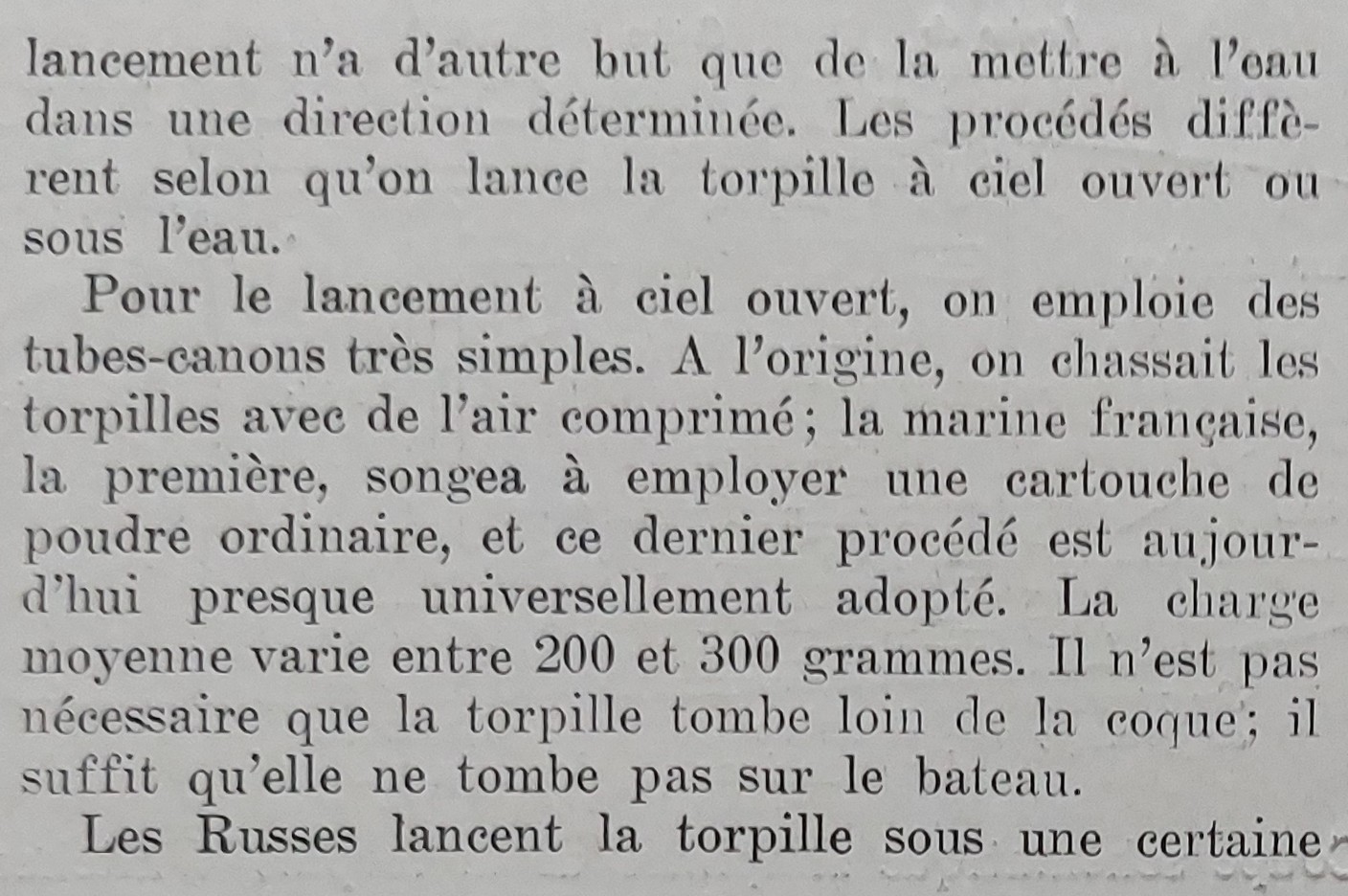

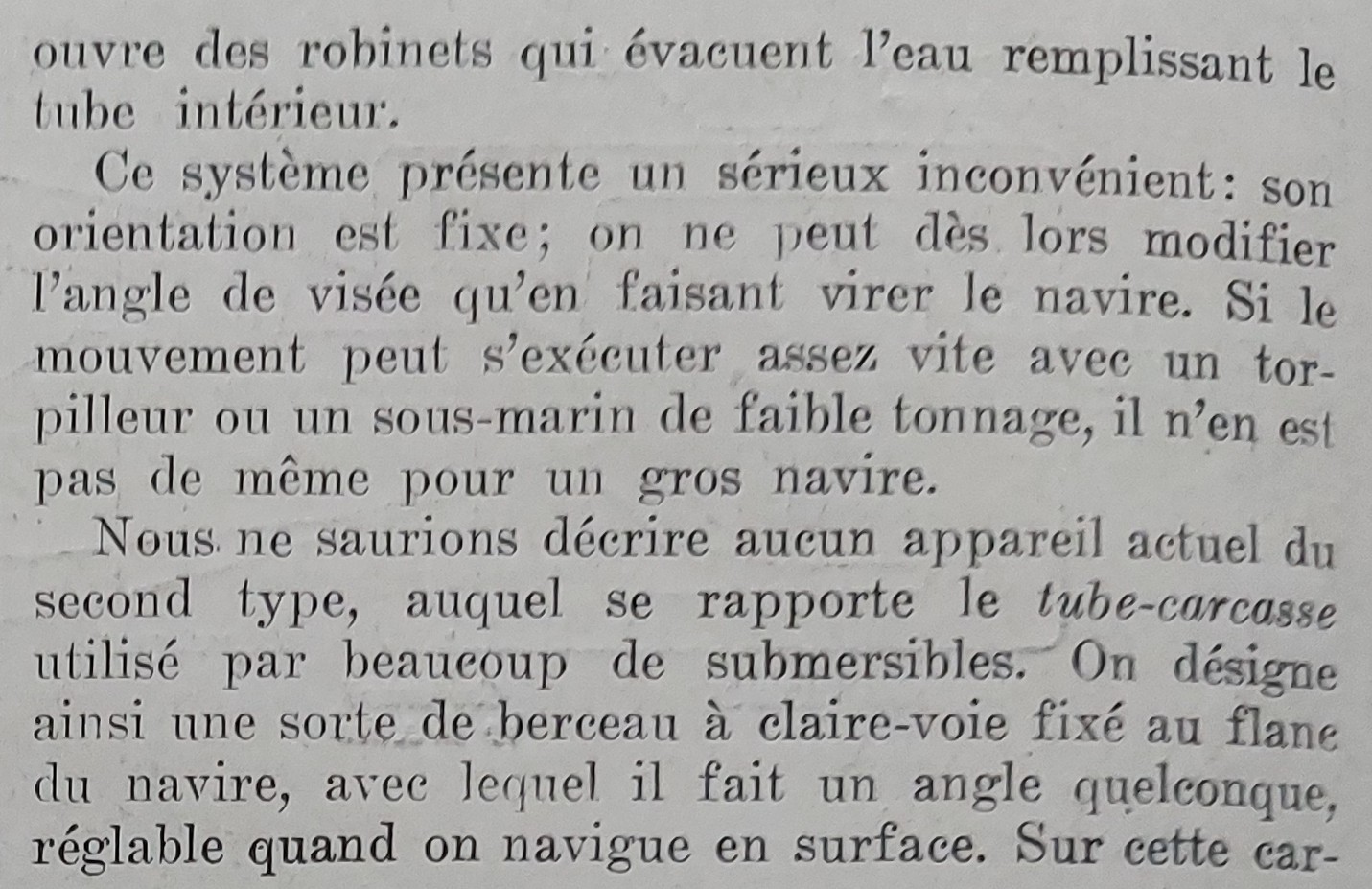

"La torpille"

Cet article décrit les différents mécanismes et les modes d'utilisation d'une torpille.

Torpille LI 1915-04-24 A -.jpg (737.08 Kio) Consulté 638 fois

Torpille LI 1915-04-24 B -.jpg (864.13 Kio) Consulté 638 fois

Torpille LI 1915-04-24 C -.jpg (997.65 Kio) Consulté 638 fois

Torpille LI 1915-04-24 D -.jpg (1.03 Mio) Consulté 638 fois

Torpille LI 1915-04-24 E -.jpg (863.13 Kio) Consulté 638 fois

Torpille LI 1915-04-24 F -.jpg (603.19 Kio) Consulté 638 fois

Torpille LI 1915-04-24 G -.jpg (970.62 Kio) Consulté 638 fois

Torpille LI 1915-04-24 H -.jpg (631.26 Kio) Consulté 638 fois

Torpille LI 1915-04-24 I -.jpg (919.99 Kio) Consulté 638 fois

Torpille LI 1915-04-24 J -.jpg (975.42 Kio) Consulté 638 fois

Torpille LI 1915-04-24 K -.jpg (339.87 Kio) Consulté 638 fois

Torpille LI 1915-04-24 L -.jpg (995.61 Kio) Consulté 638 fois

Torpille LI 1915-04-24 M -.jpg (1 Mio) Consulté 638 fois

Torpille LI 1915-04-24 N -.jpg (342.04 Kio) Consulté 638 fois

Torpille LI 1915-04-24 O -.jpg (894.62 Kio) Consulté 638 fois

A suivre...

[markab]

Bonjour à tous,

Semaine du 24 avril 1915 - L'Illustration - n° 3764 (suite et fin) :

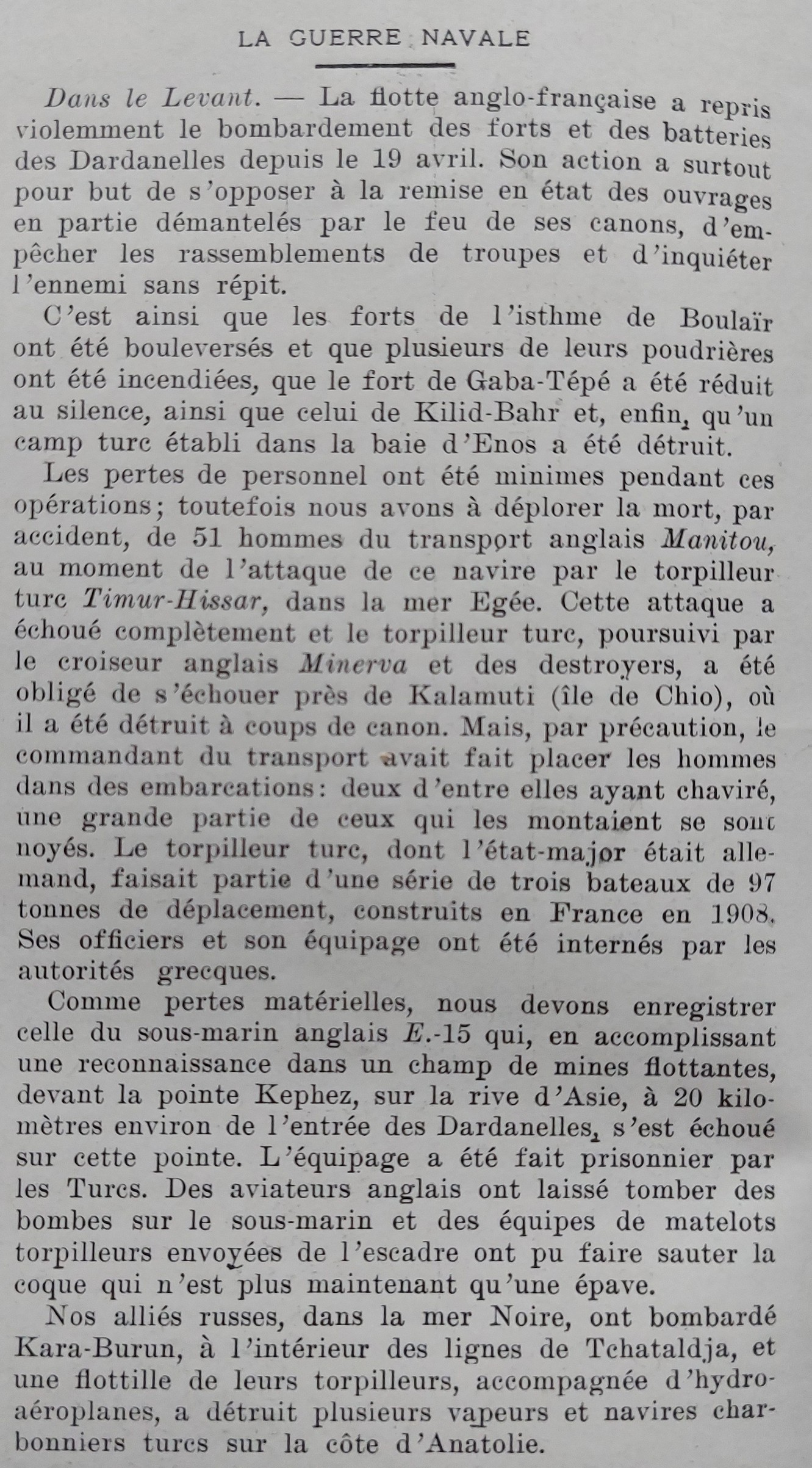

"La guerre navale"

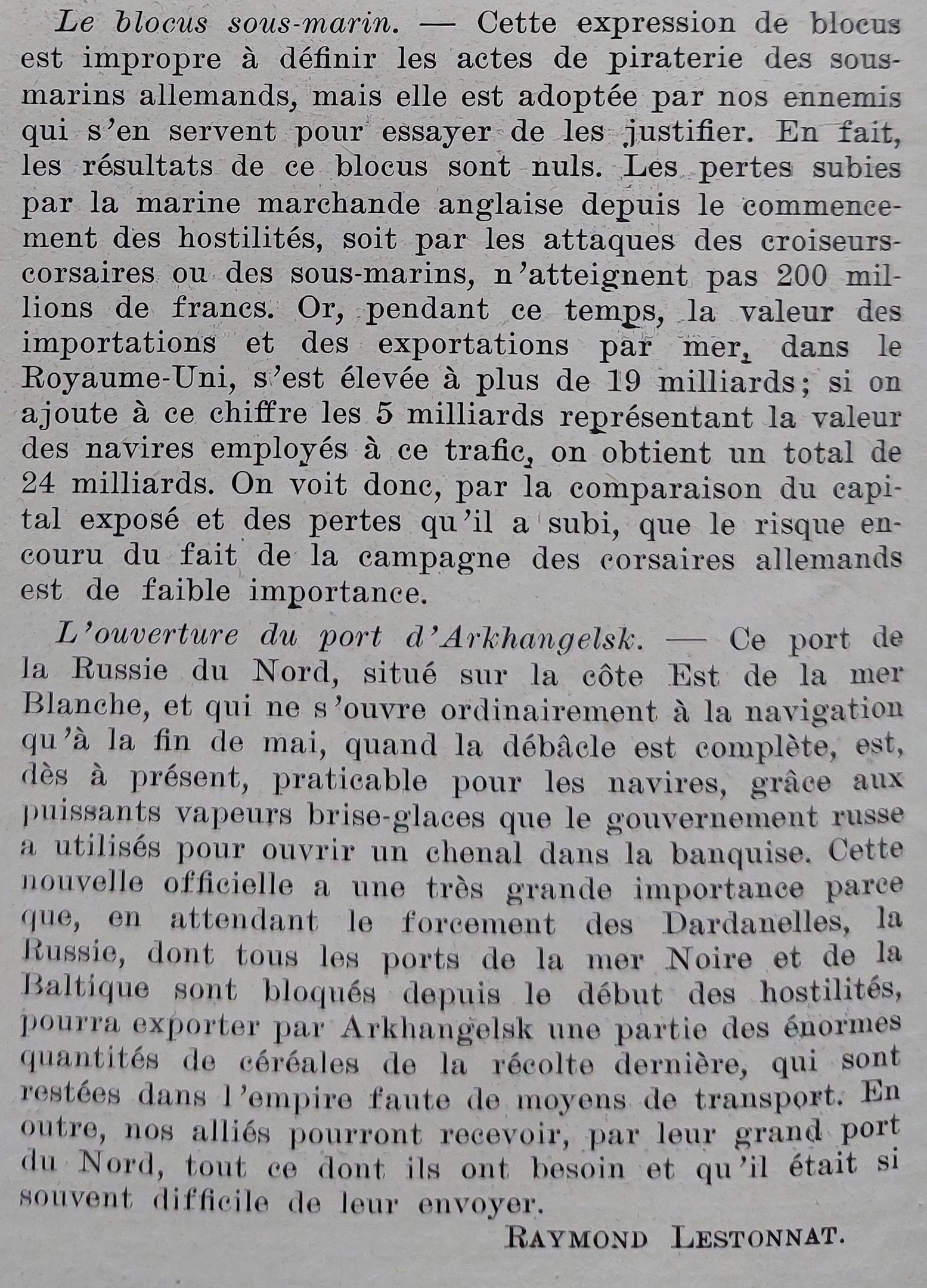

Le point hebdomadaire aborde cette semaine, les opérations navale au Levant, le blocus sous-marin et l'ouverture du port d'Arkhangelsk.

Guerre Navale LI 1915-04-24 A -.jpg (809.94 Kio) Consulté 633 fois

Guerre Navale LI 1915-04-24 B -.jpg (982.74 Kio) Consulté 633 fois

Les navires cités dans cet article sont :

• MANITOU (GB)

• TIMUR HISSAR (TUR)

• MINERVA (GB)

• E15 (GB)

A la semaine prochaine.

[NIALA]

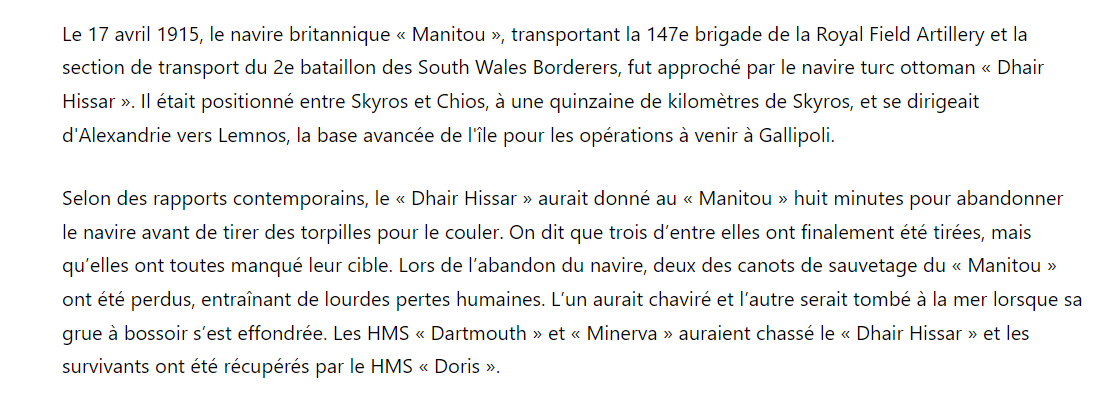

HMS MANITOU Capture d’écran 2024-07-21 222308.png (512.11 Kio) Consulté 588 fois

MANITOU transport de troupes 1915 Capture d’écran 2024-07-21 223702.png (77.14 Kio) Consulté 588 fois

[NIALA]

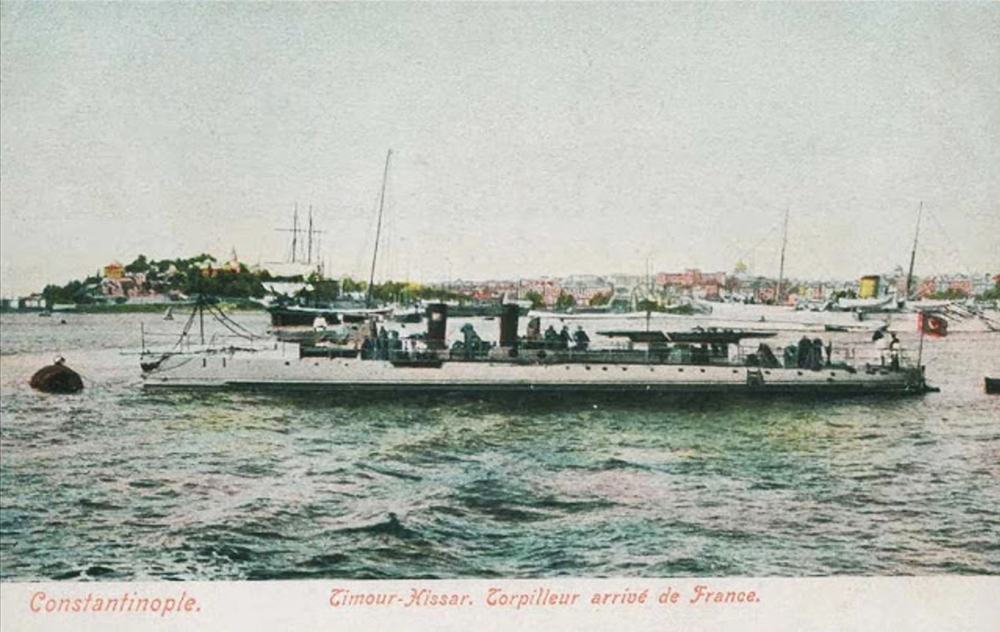

TIMUR ISSAR à Constantinople Capture d’écran 2024-07-21 222647.png (935.15 Kio) Consulté 584 fois

En 1906/1907 les chantiers français du Creusot ont construits quatres torpilleurs semblables à nos numérotés ; Déplacement : 97 tonnes ; 1900 cv ; vitesse : 26 nœuds ; dotés de 1x 47mm ; 3 TLT.

-Hamid Abad
-Sultan Hissar
-Sivri Hissar
-Timur Hissar

[NIALA]

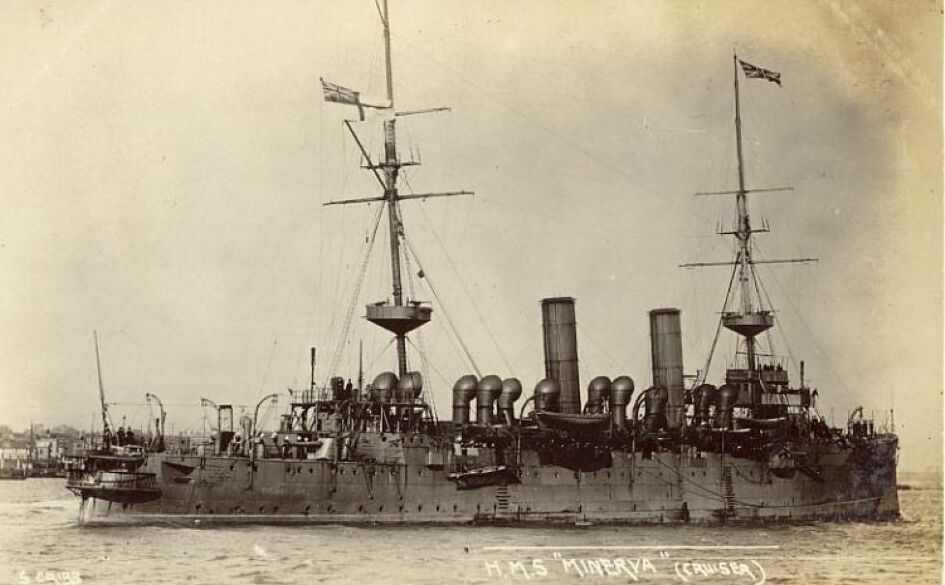

MINERVA hms20m16.jpg (69.65 Kio) Consulté 581 fois

Le croiseur protégé britannique Minerva de la classe Eclipse 5600t; entré en service en 1896; rayé en 1920.
