Fusée double effet 22/31 Mod 1897 / 1916

[stuka85]

Florian,

Je viens de te lire te je tiens à te dire un grand merci pour toutes tes informations, c'est génial!!

Par ailleurs, je te site:"L'ogive renferme 27 balles calées par un dé de bois."...aurais tu en ta possessions les dimentions de ce dés en bois pour en faire un car je n'en ai pas et en trouver un, pas évident à mon avis!! Concernant les balles, j'ai vu sur un site qu'elles étaient "collées", est ce vrai? Si oui, par quoi? Résine je pense, mais si tu as des infos là dessus, je suis preneur...

J'ai un peu de mal a interpréter tes explications quant aux significations des croix. J'ai trouvé cette photo sur le site de Humanbonb:



Pourrais tu m'interpréter ces inscriptions?

José, merci pour ta proposition, c'est sympa surtout que j'ai failli en acheter une pour 40€ ce week end...j'ai un peu honte du prix mais bon, elle était trés belle: légérement rouillée et les inscriptions étaient trés lisibles.

Bonne continuation à vous tous et à plus...

Mathieu

[TURPINITE]

Bonjour Mathieu,

comme je te l'ai dit, les croix correspondent au poids de l'obus.
2 croix est équivaux à "poids normal".
Je suis en train de déssiner un obus à balles 1897 avec les marquages, tu choisiras parmi les trois ce que tu veux.
l'obus à balles Me 1897 ne porte pas de croix.
Oui j'ai les dimensions, du dé de bois, je te donnerai cela demain.
Je te mettrai en ligne les dessins s'ils sont terminés.
Amicalement
Florian

[humanbonb]

Bonjour Matthieu,
La photo présentée ne vient pas de mon site, désolé.

[TURPINITE]

Bonjour,

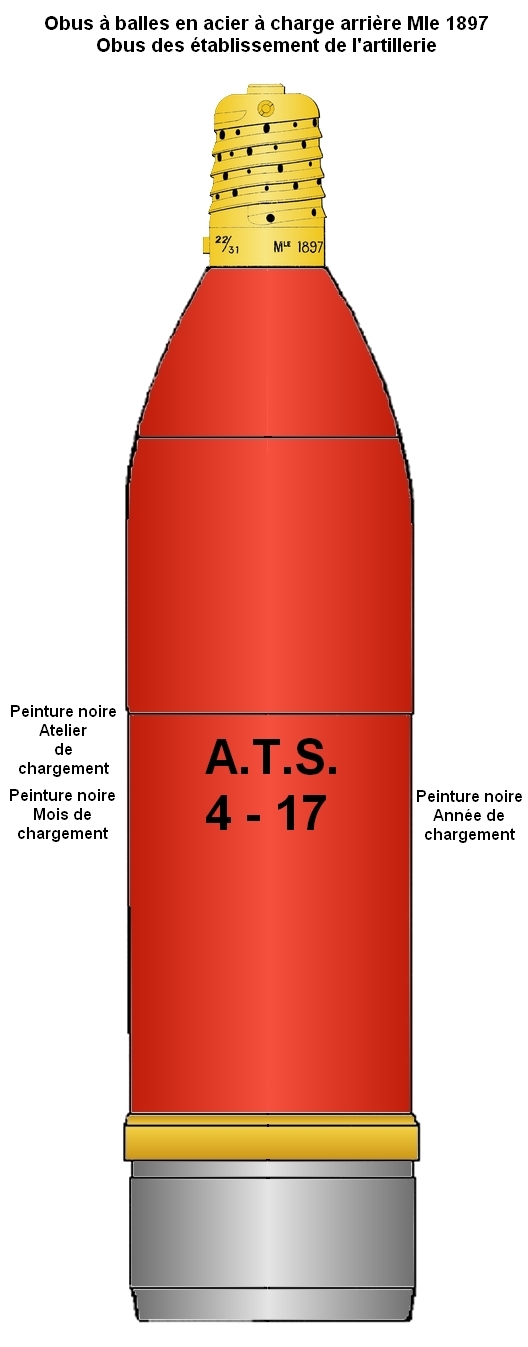

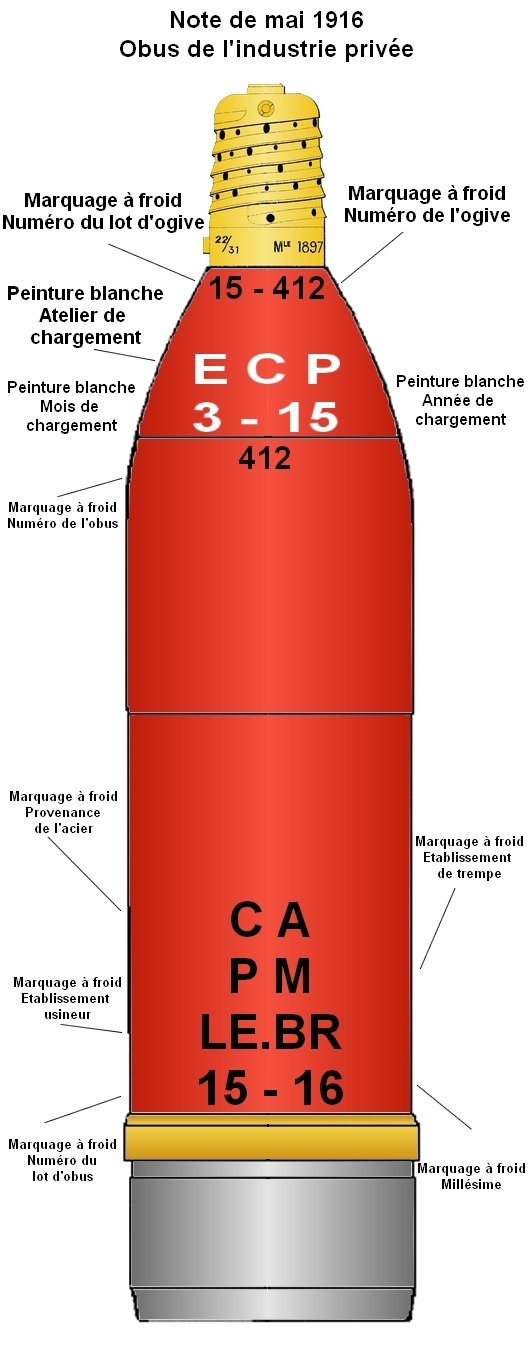

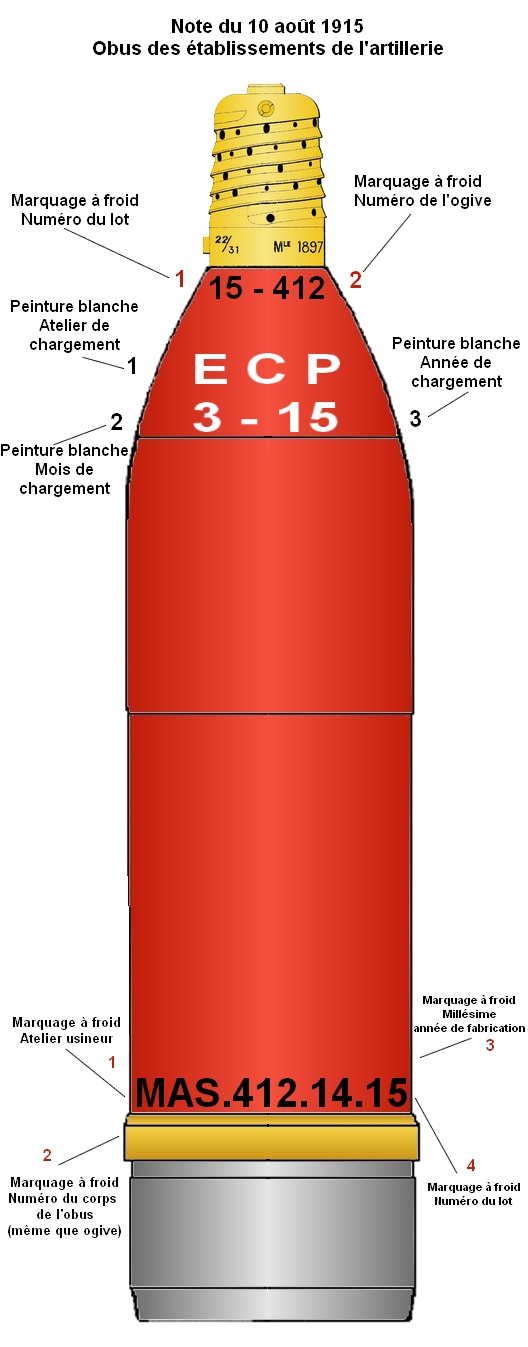

Voilà, je viens de terminer, donc je t'ai dessiné trois planches qui représente ton obus avec les marquages.
En noir, le marquage à froid, que tu as sur l'obus (visible si obus en bon état et pas peint).
En blanc, les marquages à la peinture blanche que tu devras apposé selon ton choix.
Trois notes se sont succédées pour le marquage de l'obus à balles à charge arrière Mle 1897, donc à toi de choisir.




Amicalement
Florian

[stuka85]

Bonjour humanbonb et Florian,

Tu as raison humanbonb, cette photo provient du site: http://bleuhorizon.canalblog.com/ mille excuses.

Merci a toi Florian pour ces dessins, j'opte dans un premier temps pour le premier mais vue que l'obus est un peu piqué, penses tu que je devrais mastiquer pour avoir un aspect parfait, Je pense le faire.

Sous la bague, c'est bien du blanc? Et as tu des infos concernant la résine pour coller les balles?

Merci pour vos travaux, merci infiniement.

Math

[TURPINITE]

Bonjour,

Oui, tu peux essayer de mastiquer, mais attention à bien respecter le diamètre, mais tout dépend de l'état, est-il vraiment creusé ?

Non, ce n'est pas du blanc, mais l'acier nu. (le blanc c'est blanc !).

Pour ce qui est du calage des balles :
Les balles sont placées dans le corps d'obus mélangées avec de la Colophane fondue. (résine de Pin).
le tout est surmonté d'une légère couche fondue, mélange de 50% de cire jaune et 50% de résine de pin.

Voilà.

Amicalement
Florian

[stuka85]

He bin c'est parfait tout ça Florian, merci encore.

Reste à trouver des pins, cela ne va être compliqué!!

L'obus n'est pas trop piqué, on voit pas mal de traits d'usinage et les marquages juste au dessus de la bague (en parlant de marquage, vue leur position, il serais plus judicieux de faire comme le 3eme dessin que tu m'as fait) J'aurais bien mi une photo de l'obus mais il est où je bosse pour le moment car j'ai bien réussit à nettoyer l'extérieur mais l'intérieur n'est pas net, j'ai encore un peu de boulot. En tout cas je pense le mastiquer, j'ai envie d'avoir un objet parfait.

Par ailleur, je n'aurais pas le même numéro de l'obus et l'ogive, c'est domage mais je pense que cela ne doit pas être simple pour avoir les mêmes numéros.

Désolé pour la question concernant la couleur mais je préfére être sûr et ne pas faire de boulette.

Cordialement

Math

[Dany]

Encore un beau post de Turpinite.

Felicitations Florian.

[TURPINITE]

Bonsoir Mathieu,

de toute façon, les inscriptions en noir, sauf sur le 1er modèle, sont les marquages à froid, qui disparaitront sous la peinture, donc pas de soucis.
Reste à appliquer les marquages blancs, sur un rouge vermillon assombri.
Le plus dur sera de peindre les chiffres et lettres à la bonne taille.
Ceux-ci étaient fait au pochoir, donc préparation avant.
Amicalement
Florian

[stuka85]

Ne t'en fait pas Florian, je travaille dans une entreprise qui carrosse des camions, alors la peinture pas de soucis. Nous faisons réguliérement appel à une entreprise pour poser des aurocollants sur les cabines et ils fond également des pochoirs à la forme que l'on veut. Donc au moment voulu, je m'adresserais à une personne que je cotoie réguliérement qui me fera ce que je veux. Ce sera donc loin d'être une difficulté pour moi...

Sinon, merci encore pour votre participation, je vous tiendrais au courant avec photos à l'appuis...

Amicalement

Mathieu
