fils de téléphone ou éléctrique

Avatar de l’utilisateur
air339
Messages : 2749
Inscription : mer. janv. 21, 2009 1:00 am

Re: fils de téléphone ou éléctrique

Message par air339 » ven. janv. 03, 2014 7:04 pm

Bonjour,

Ces deux images, recadrées (source : SHAT), montrent des fils qui longent les tranchées :


Fils d'alimentation électrique ? de téléphone ?

Aujourd'hui il arrive de retrouver des fragments de ces lignes :

Le fil de cuivre peut être pris dans une gaine de plomb (fragments trouvés dans des labours) :

Ici, un fil téléphonique, très fin (alliage), est pris dans une gaine ferreuse (bobine trouvée sur une position de batterie allemande) :

Ici, les trois brins de cuivre sont pris dans une gaine de tissu (entrée d'abri) :

Celui-ci est me fait penser à du gutta percha, le fil est enrobé dans du goudron, puis une bande de toile (entrée d'abri) :

Et d'autres...


Ma question est la suivante : comment déterminer l'usage de ces différents fils ?

Avis aux spécialistes !...

Bien cordialement,

Régis

christian baroin
Messages : 385
Inscription : lun. juin 01, 2009 2:00 am

Re: fils de téléphone ou éléctrique

Message par christian baroin » sam. janv. 04, 2014 5:46 pm

Bonjour et bonne année à toutes et à tous,
Bonjour Régis,

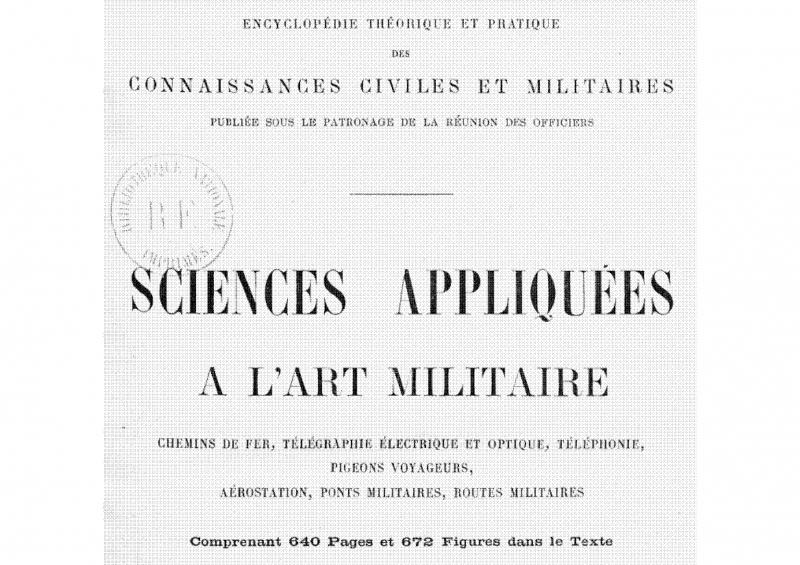

Un début de piste avec ce recueil :


http://gallica.bnf.fr/ark:/12148/bpt6k9 ... que.langFR

L'organisation de l'armée française décrite dans cet ouvrage est sans doute assez proche de celle du début de la guerre (hormis peut-être quelques détails comme les voitures hippomobiles, etc, quoique...)

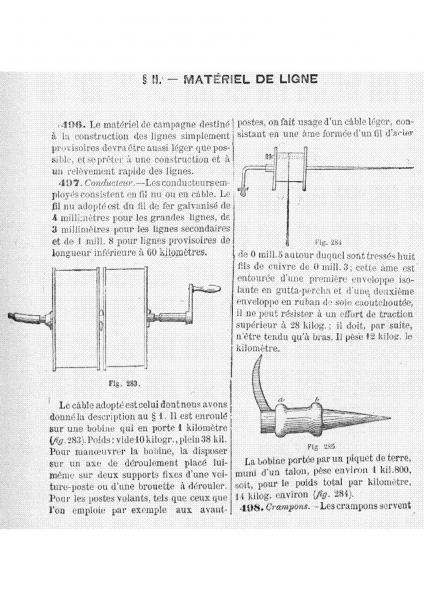

Pour téléphoner en français :

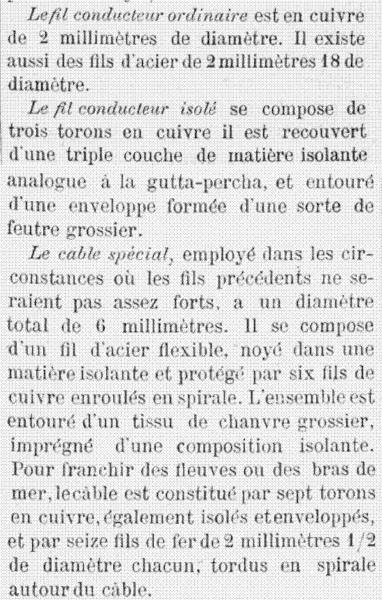

Pour "telefonieren" en allemand :

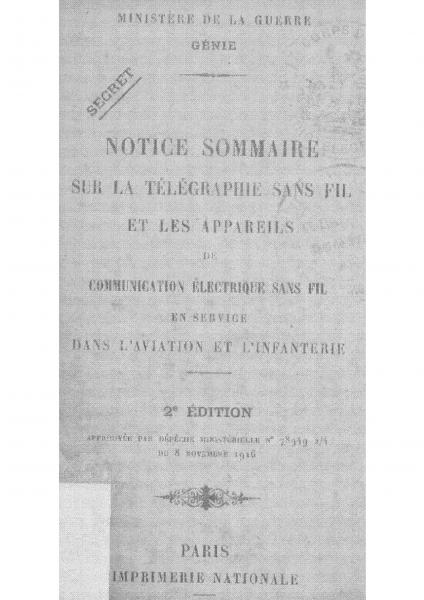

Evidemment, ce s'rait plus simple sans fil :



http://gallica.bnf.fr/ark:/12148/bpt6k6 ... que.langFR

Cordialement,
Christian.
Christian Baroin
"Pourvu qu'ils me laissent le temps"

Avatar de l’utilisateur
air339
Messages : 2749
Inscription : mer. janv. 21, 2009 1:00 am

Re: fils de téléphone ou éléctrique

Message par air339 » sam. janv. 04, 2014 7:42 pm

Bonjour Christian,


Merci pour ces premières pistes ! J'ai aussi interrogé Gallica, mais je n'ai pas faire sortir les mêmes ouvrages !

Je me plonge dans la lecture.

Bien cordialement... et bonne année!

Régis

Avatar de l’utilisateur
air339
Messages : 2749
Inscription : mer. janv. 21, 2009 1:00 am

Re: fils de téléphone ou éléctrique

Message par air339 » dim. janv. 05, 2014 10:51 am

Bonjour,

Toujours à la recherche d'élément sur les câbles ou fils que l'on aperçoit sur les parois des tranchées, voici ce que décrit le cours de télégraphie militaire du commandant Biais (1907-1908) :
http://gallica.bnf.fr/ark:/12148/bpt6k6 ... ire.langFR

Pour la télégraphie :

un câble de campagne (19 fils cuivre et acier):

Un câble léger pour de courtes distances ou réparations (12 fils) :

Un câble permanent (1 fil de fer) :

Pour le téléphone, un câble de campagne (1 fil d'acier recouvert de cuivre), un câble léger (7 fils de bronze) :

Ces différents types de câbles ne correspondent pas à ceux observés in situ...

Cordialement,

Régis

chanteloube
Messages : 1645
Inscription : mer. nov. 10, 2004 1:00 am

Re: fils de téléphone ou éléctrique

Message par chanteloube » mar. avr. 29, 2014 3:17 pm

bonjour,
Il me semble , avoir lu, mais je parle là sous le contrôle des spécialistes du téléph, que certains secteurs assez calmes assez avait été équipé de fils enterrés sous gaines de plomb. Il s'agissait de relier de "gros" centres téléphoniques aux QG.
A bientôt
CC

CD9362
Messages : 3356
Inscription : sam. mars 08, 2014 1:00 am

Re: fils de téléphone ou éléctrique

Message par CD9362 » lun. août 25, 2014 9:40 pm

Bonjour - à propos d’électricité -
en visitant à Arras ( Pas de Calais) la carrière Wellington, ce réseau de tunnels, creusé en 1916 par les néozélandais et qui reliait entre elles les anciennes carrières souterraines d'extractions de pierres , ceci afin de déboucher par surprise au plus près des lignes allemandes , on nous as dit que les néozélandais et anglais avait installé l’électricité , il y avait donc de l'éclairage les 19 km de souterrains ! ( il n'y avait pas l’électricité dans tous les villages en France à cette époque )
