Voici quelques éléments sur les capacités d'observation des chars Schneider

L'observation au combat, de l'intérieur du Schneider, a été, dès la mise en service du premier exemplaire de ce char, un problème récurrent.
Les solutions proposées n'ont jamais été totalement satisfaisantes et de nombreux essais ont été faits avec différents types de périscopes.
Ce n'est qu'avec l'apparition de l'épiscope que le char d'assaut réglera, bien plus tard et au mieux ce problème.

La modification des visières de casques et l'achat de masques individuels chez les Britanniques s'inscrivent dans les tentatives faites pour améliorer la vision extérieure et tenter de protéger les membres d'équipage quand ils utilisaient les capacités d'observation de leur char.

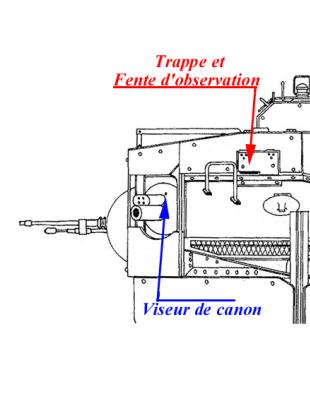

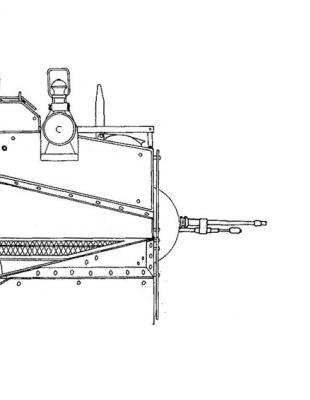

Dans le char, l'équipage disposait de trappes d'observations qui pouvaient être ouvertes lors des déplacements (avant et après combat) :
- Volet du pilote/chef de chars à l'avant.
- Volet d'observation du côté gauche, en avant du poste mitrailleuse.
- Volet d'observation du côté droit, en avant du poste mitrailleuse.

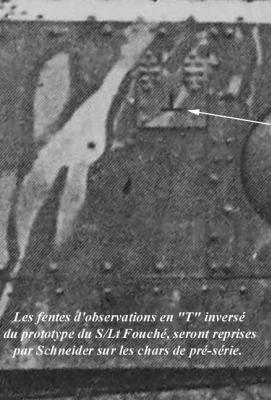

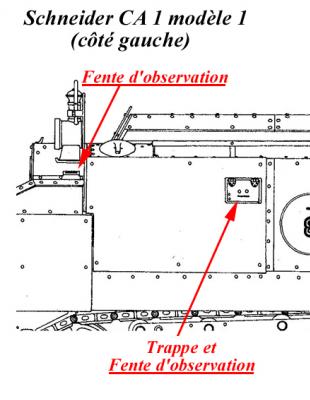

Sur, le prototype, les exemplaires de pré-série et les premiers exemplaires de série, ces volets étaient percés d'une fente de visée en T inversé.



C'est par ces fentes qu'il était, au combat, possible de piloter ou désigner des objectifs aux mitrailleuses.

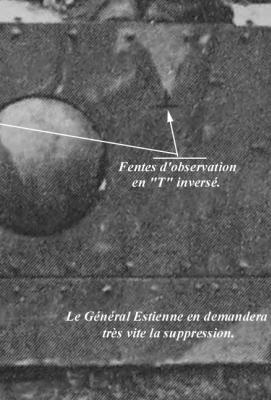

Rapidement le Général Estienne demandera la suppression de ces fentes en T. Elles seront bouchées à l'octogène et seul la fente de visée horizon-tale sera conservée.

Un certain nombre de pilote seront blessés au combat pour avoir voulu, trop longtemps après le début des engagements, continuer à piloter trappe ouverte. C'est souvent le manque d'heures de pilotage et d'aisance dans la conduite, avec ces seules fentes d'observations, qui aménait des pilotes à prendre ce risque.

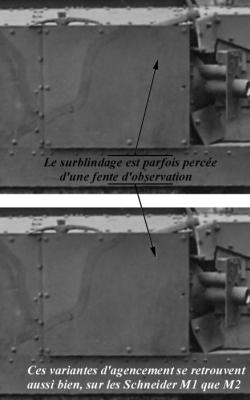

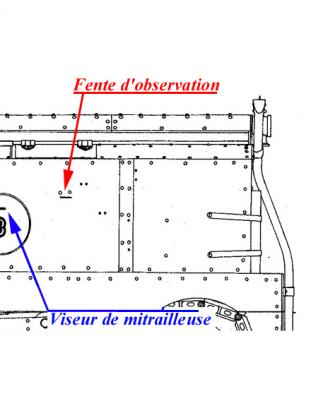

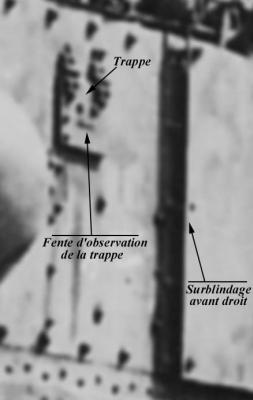

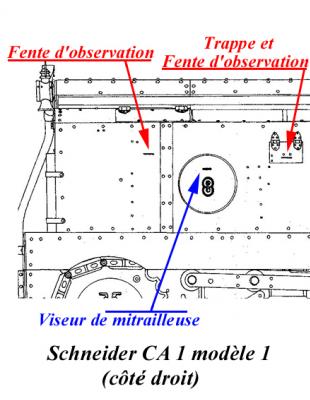

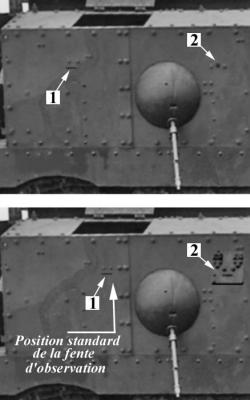

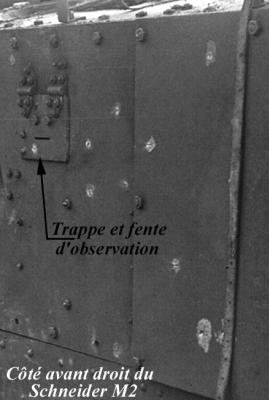

Exemple de variantes qu'il est possible de voir sur le côté droit du char

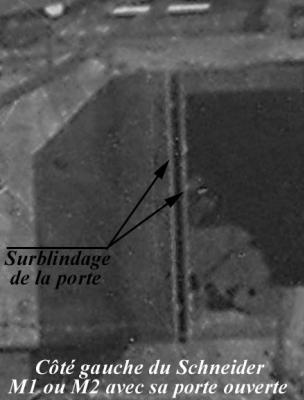

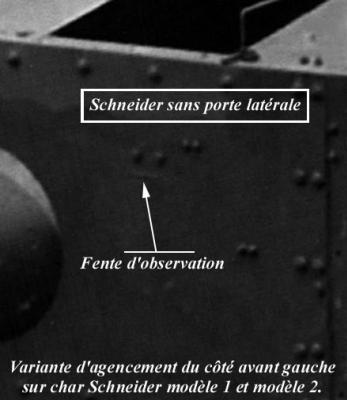

Avec l'apparition du surblindage sur le Schneider M1 et la mise en place de la porte avant gauche, plusieurs configurations de trappes, fentes et oeilletons vont être observées sur le char Schneider.
Les modifications, souvent réalisées à Champlieu par les SRR de Groupement, n'étaient pas toujours très normalisées, et visiblement les équipages réussissaient à se faire installer des modifications à leurs goût . . . .

[Tanker]

Ce schneider est équipé du surblindage. La trappe d'observation a été conservée et le surblindage découpé pour permettre son ouverture. Le char n'est pas camouflé sur la plaque de surblindage et l'on peut voir (en blanc à la craie) la référence de cette plaque. Le surblindage de ce char, comme de tous ceux déjà livrés aux armées, a été fait à Champlieu par les SRR de Groupement.

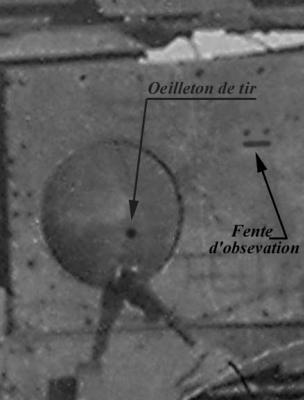

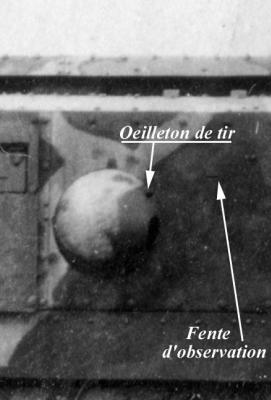

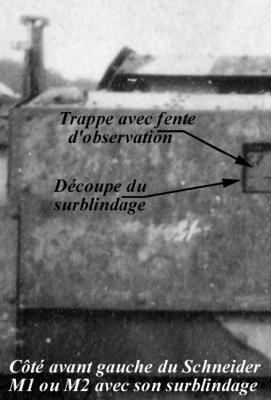

Sur ce côté gauche du char, le surblindage est installé. La trappe d'observation a été suprimé et remplacé par un simple oeilleton. Pour garder un champ de vision conséquent, la découpe ovalisée du surblindage a été élargie. côté des fentes et oeilletons, les deux rivets sont la fixation du cache intérieur qui permet d'obturer de l'intérieur l'ouverture.

Avec l'apparition du surblindage sur le Schneider M1 et la mise en place de la porte avant gauche, plusieurs configurations de trappes, fentes et oeilletons vont être observées sur le char Schneider.
Les modifications, souvent réalisées à Champlieu par les SRR de Groupement, n'étaient pas toujours très normalisées, et visiblement les équipages réussissaient à se faire installer des modifications à leurs goût . . . .

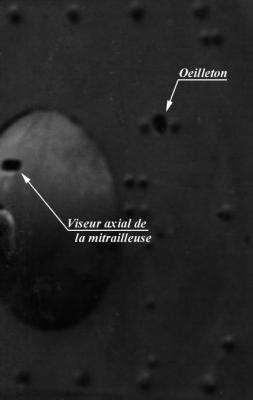

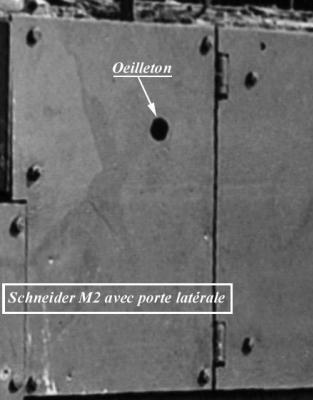

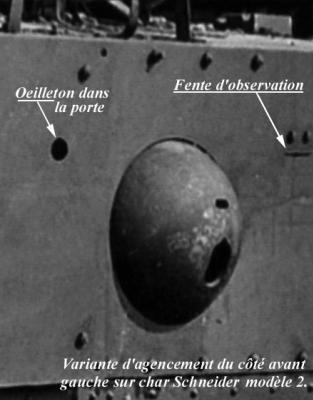

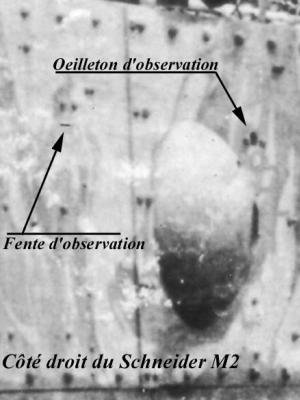

Ce Schneider M2 est équipé d'un oeilleton supplémentaire en avant de la porte. cette oeilleton a du rapidement du être neutraliser par la modifica-tion de l'agencement des caissons de munitions dans le char, après la mise en place des réservoirs arrières. Certain modèles ont gardé la trappe d'observation dans la porte (voir le modèle du musée de Saumur sur le site d'Antoine Misner "Les chars français").



Après Juvincourt, avec la capture de premiers exemplaires, et la possibilité de bien étudier ce char, les Allemands ont bien compris la faiblesse que représentaient ces fentes d'observation et de visée pour le char.

Le camouflage, et en particulier, les traits noirs horizontaux et verticaux ont permis de tenter de dissimuler la position de ces fentes.

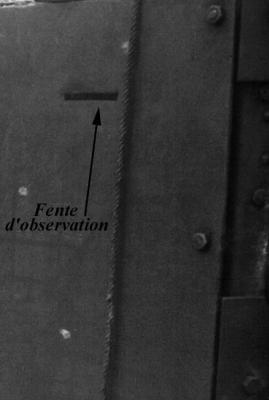

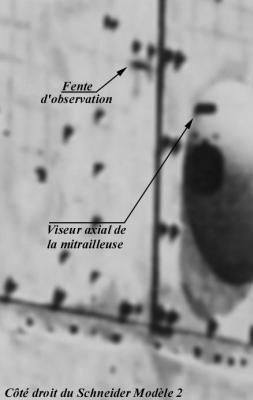

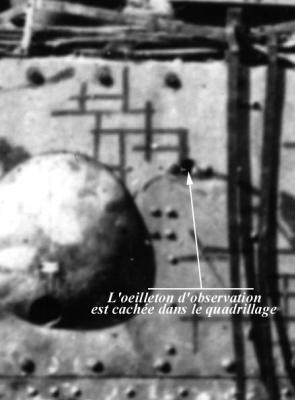

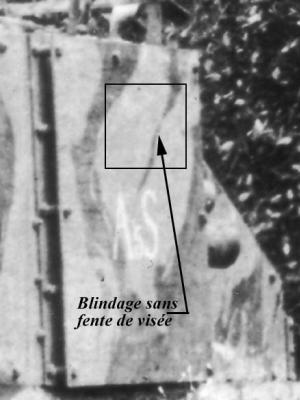

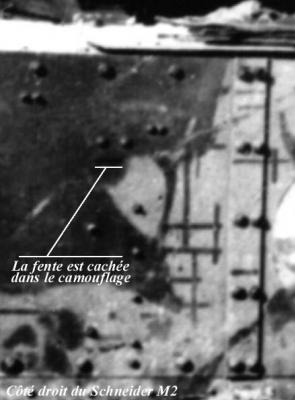

Sur ce côté droit de Schneider le camouflage cache très bien les points d'observations. Ici la fente d'observation a été décallée du renfort de liaison des plaques de blindage de ce char.

Si la 7,92 S allemande ne perçait pas le blindage du char, la 7,92 K ne perçait les plans verticaux du blindage qu'à moins de 200 mêtres. Les plans inclinés à 30° ne permettaient pas la pénétration des balles allemandes et les parties verticales surblindées arrêtaient la balle K.
Dans les parties surblindées, le char était protégé par une plaque d'acier cémenté extérieure de 8 mm, un espace de 4 cm et une plaque d'acier cémenté intérieur de 11 mm. Comme le montre les photos d'après combat, il est très net que la première plaque de 8 mm était percée ou très marquée.

[Tanker]

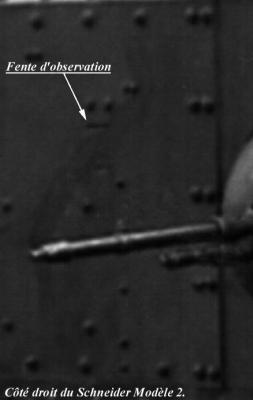

La fente d'observation est placée près du renfort du fixation des plaques de blindage. Les rivets de fixation de l'obturateur intérieur sont bien visibles.

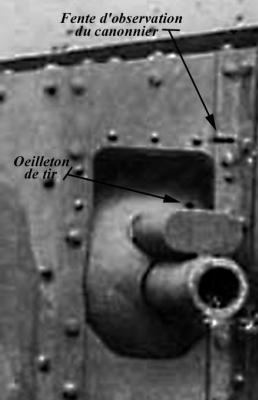

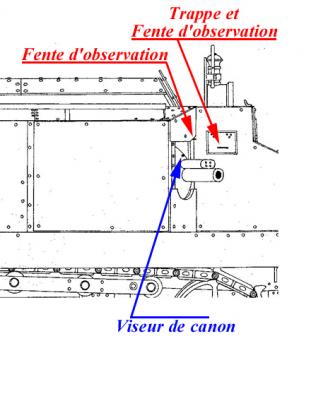

A l'occasion, le tireur canon se faisait mettre une fente d'observation dans le blindage avant droit du char.



Pour le tir, le canonnier et les deux mitrailleurs disposaient de viseurs de tir moins exposés au tirs ennemis que les autres organes d'observations.



Les fentes d'observation offraient des capacités supplémentaires d'observations. Si leur 5 mm (théorique et réglementaire . . .) ne permettaient pas la pénétration des balles de 7,92 allemandes, elles avaient pour défaut d'éclater la balle et de projeter du plomb fondu (pour les balles S) qui blessait l'observateur aux yeux.
L'arrivée, très tardive (Juillet 18) des masques britanniques devaient en partie régler ce problème, même si l'observation avec ce masque (ou avec le masque à gaz) était rendue encore un peu plus difficile.

Les vrais yeux du char restaient les trois fantassins d'élite accompagnant chaque char qui, de l'extérieur, était plus à même de guider l'équipage. Pour le Schneider, la position protégée de la porte arrière permettait, à l'occasion, une communication plus aisée.
