Canons de 155 C modèle 1915 Schneider

Répondre
Guitardiere
Messages : 542
Inscription : dim. août 15, 2010 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par Guitardiere » mar. août 30, 2016 9:44 pm

Bonjour,
je recherche une photo de ce canon. J'en ai trouvé mais pour le modèle 1917.
Merci pour votre aide. Juliette
Guitardiere

ALVF
Messages : 5797
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par ALVF » mer. août 31, 2016 12:13 am

Bonsoir,

Les 155 C modèle 1915 et modèle 1917 Schneider sont extérieurement très semblables.
Les principales différences concernent la culasse, le dispositif de mise à feu, la civière de chargement et le tracé intérieur de la chambre:

-le 155 C modèle 1915 Schneider est organisé pour tirer avec des douilles, sa culasse à vis présente une face intérieure plate.

-le 155 C modèle 1917 Schneider utilise des gargousses, sa culasse comporte donc un obturateur plastique (en forme de champignon).

Voici donc un 155 C modèle 1915 Schneider dont la culasse ouverte permet l'examen de son organisation interne:
155 C modèle 1915 Schneider.

Cordialement,
Guy François.

Guitardiere
Messages : 542
Inscription : dim. août 15, 2010 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par Guitardiere » mer. août 31, 2016 1:55 pm

Merci Guy François pour la photo et les explications. Juliette
Guitardiere

bernard berthion
Messages : 3003
Inscription : dim. oct. 24, 2004 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par bernard berthion » dim. mars 11, 2018 8:11 pm

Bonsoir Guy François,
suite à votre conseil, j'ai bien trouvé la photo du 155 C Schneider modèle 1915 ainsi que les différences avec le modèle 1917.
Il serait intéressant de voir une photo de ce canon en attelage en situation de déplacement .

Bien cordialement BB

PS : peut on imaginer que le 102è RAL, à Verdun en novembre-décembre 1916, avait aussi ce modèle ?
- Août 1914 dans le département des Ardennes : du début août avec l'arrivée et le passage des troupes se concentrant en se dirigeant vers la Belgique, au repli de fin août vers la Marne en résistant sur la Semoy, La Chiers, la Meuse, l'Aisne, la Retourne.

Avatar de l’utilisateur
Tanker
Messages : 2541
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par Tanker » lun. mars 12, 2018 11:43 pm

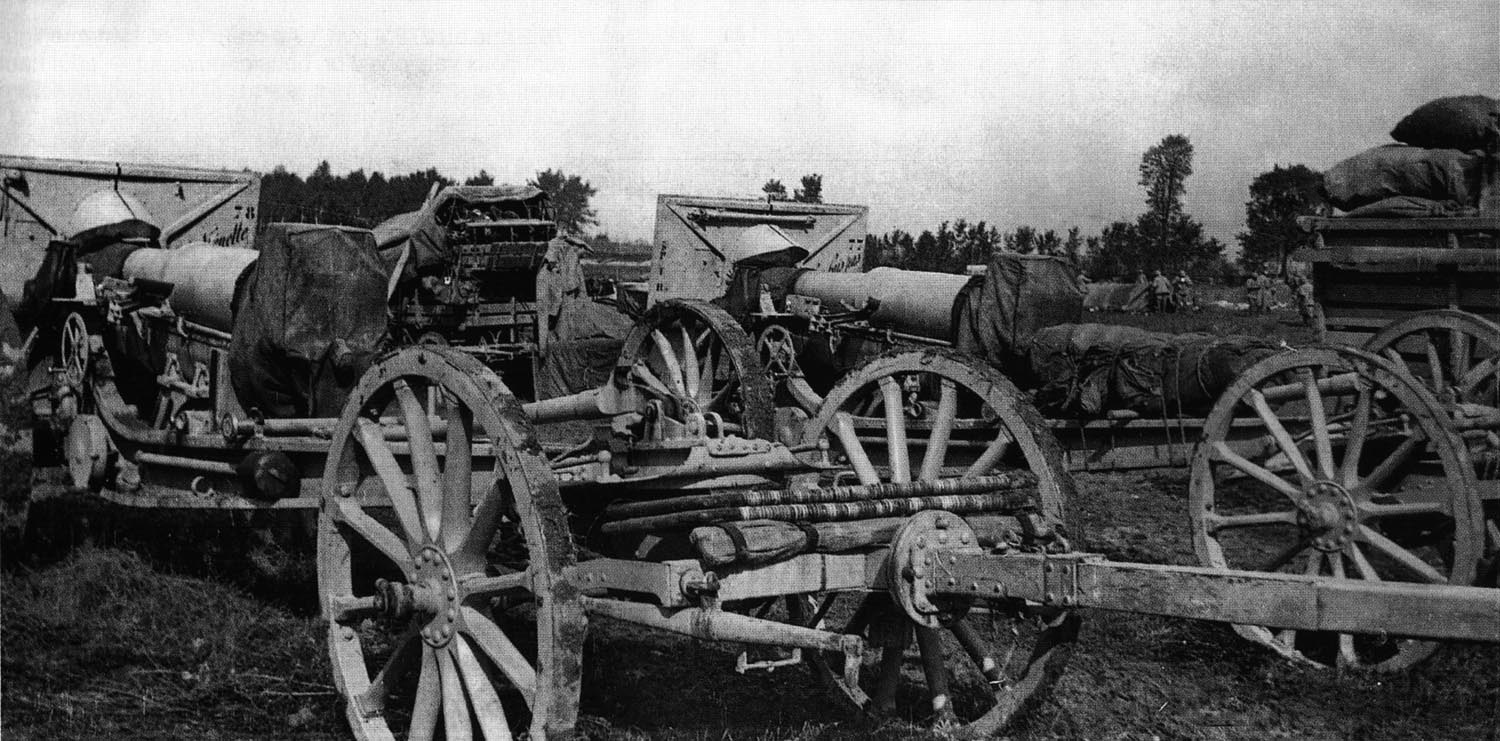

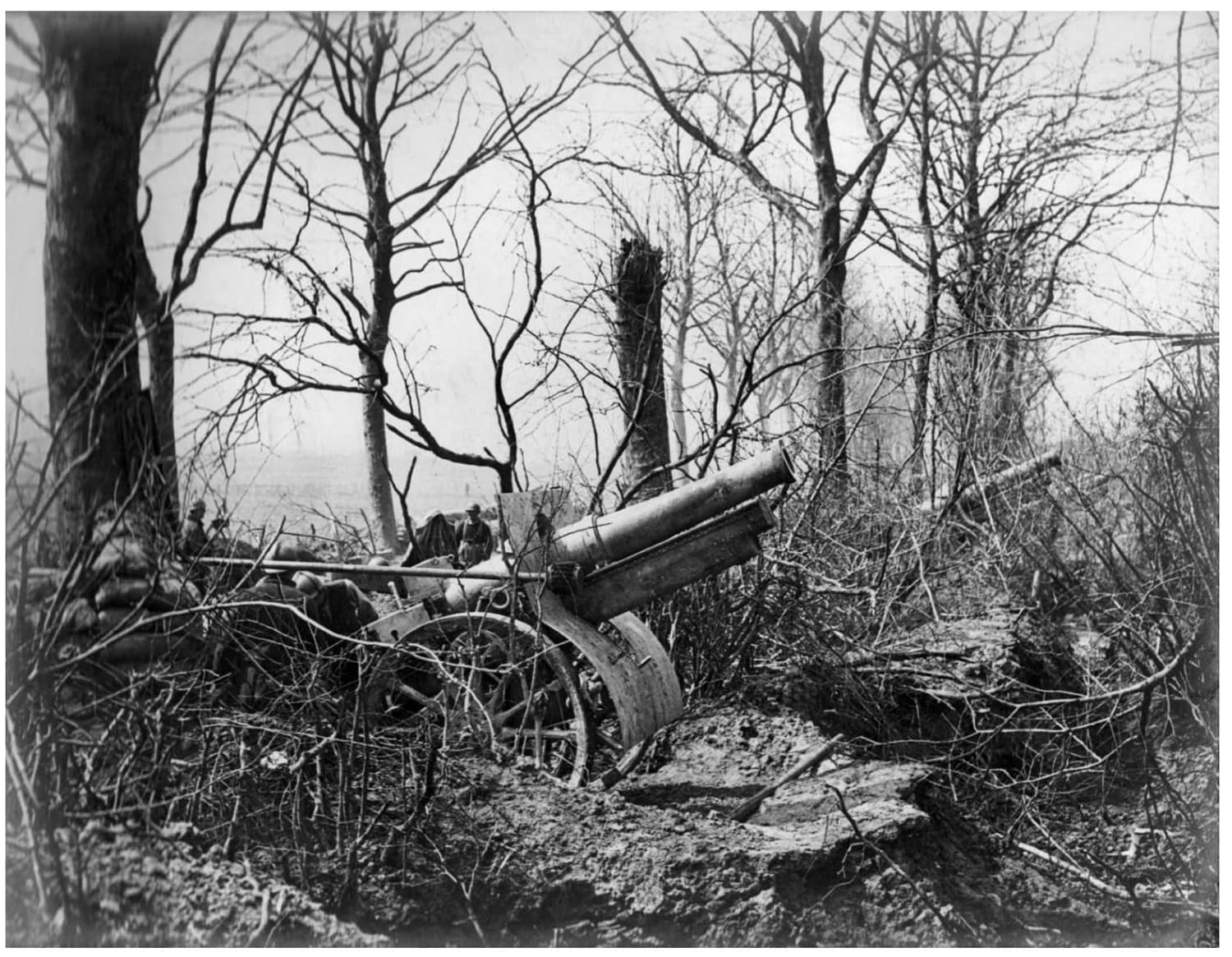

FRA - 155 mm Schneider Mdle 1915 (01)-min.jpg
FRA - 155 mm Schneider Mdle 1915 (01)-min.jpg (136.54 Kio) Consulté 349 fois

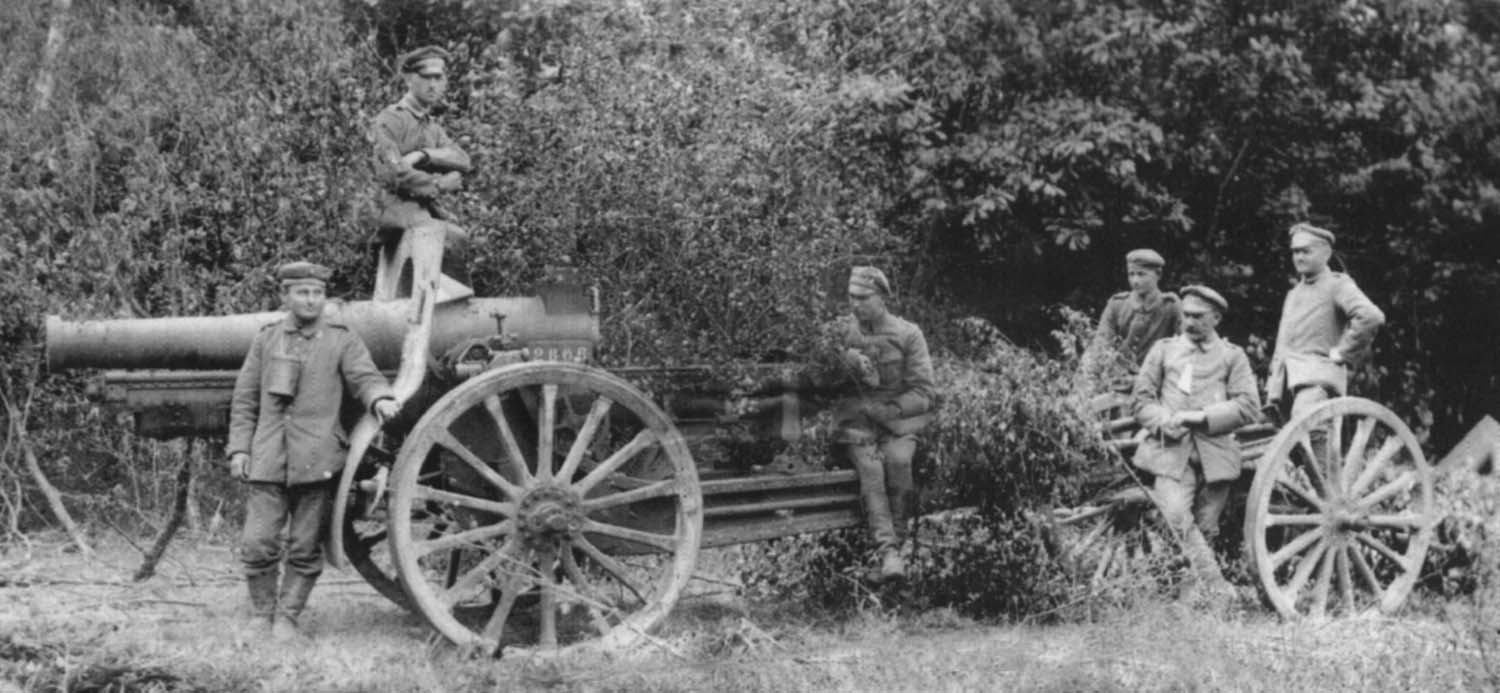

FRA - 155 mm Schneider Mdle 1915 (03)-min.jpg
FRA - 155 mm Schneider Mdle 1915 (03)-min.jpg (170.7 Kio) Consulté 349 fois

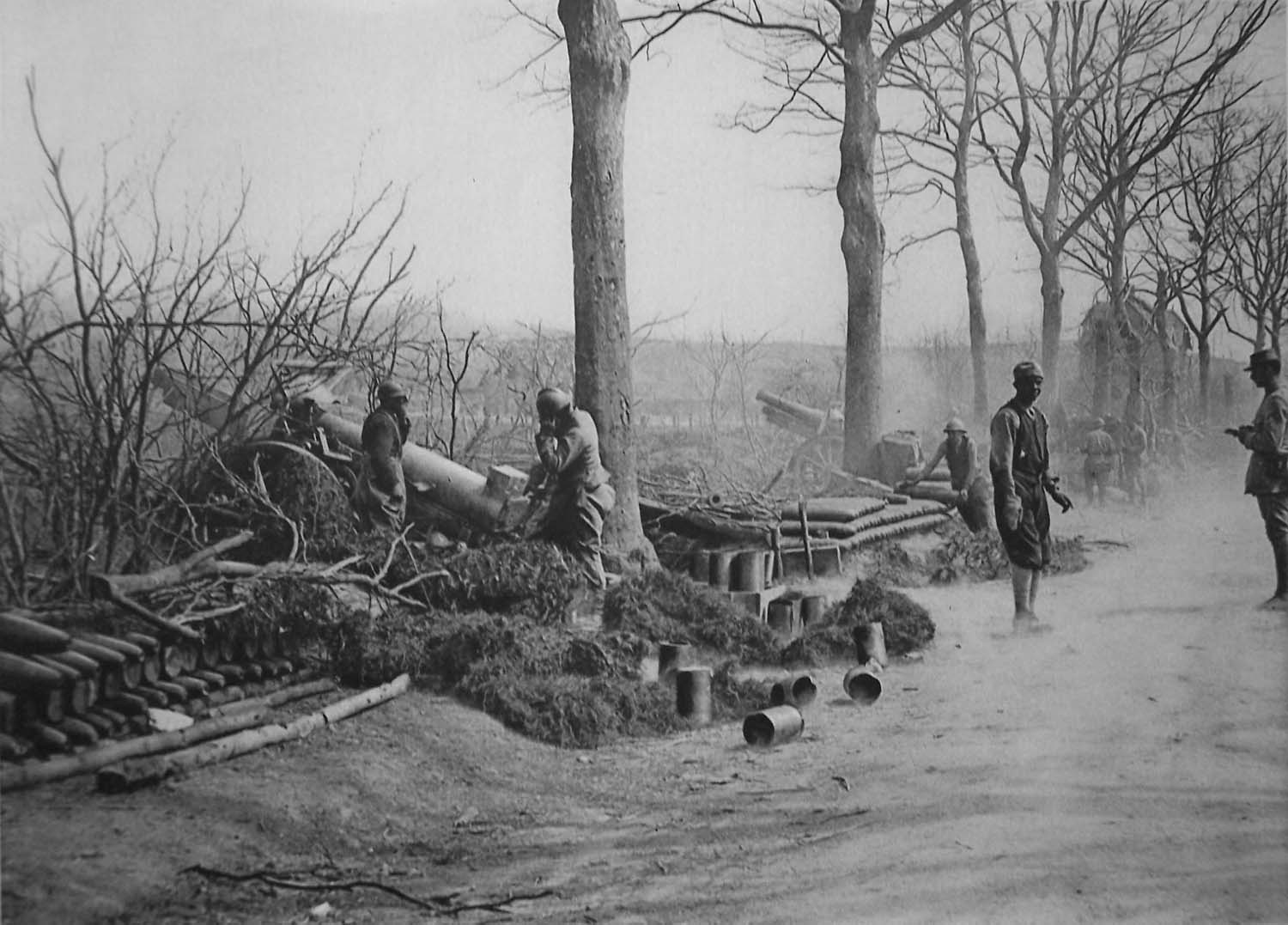

FRA - 155 mm Schneider Mdle 1915 (04)-min.jpg
FRA - 155 mm Schneider Mdle 1915 (04)-min.jpg (224.52 Kio) Consulté 349 fois
Voilà, Guy, c'est rectifié . . . . Je me disais aussi, où est le canon ?
Désolé Bernard, l'artillerie, je stocke en vrac et, contrairement aux chars je ne
conserve pas trace des sources . . .
Voici pour remplacer le 220 :

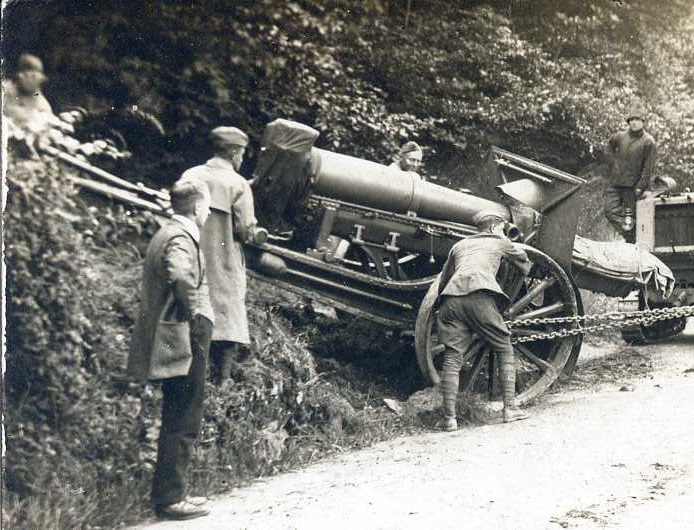

DEU - 155 Schneider court Mdle 17 de prise (01)-min.jpg
DEU - 155 Schneider court Mdle 17 de prise (01)-min.jpg (102.7 Kio) Consulté 294 fois
Dernière modification par Tanker le mar. mars 13, 2018 4:00 pm, modifié 1 fois.

ALVF
Messages : 5797
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par ALVF » mar. mars 13, 2018 9:27 am

Bonjour,

Merci, Michel, pour ces photographies!
La dernière photo montre non pas un 155 C mais un affût de 220 C Schneider remorqué par un tracteur lourd Latil TAR. Durant la Grande Guerre, tous les canons de 155 C Schneider modernes (modèle 1915 et modèle 1917) de l'Armée française ont été exclusivement tractés par des chevaux, la traction mécanique de ces pièces n'apparaît qu'en 1919 (Artillerie Lourde Portée) et surtout dans les années 1930 (tracteurs semi-chenillés surtout). Seule l'Armée américaine a commencé à les tracter par tracteurs à chenilles dans les derniers mois de la guerre et ce sur une très petite échelle.
Cordialement,
Guy François.

bernard berthion
Messages : 3003
Inscription : dim. oct. 24, 2004 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par bernard berthion » mar. mars 13, 2018 12:56 pm

Bonjour Michel et Guy François,
je vous remercie de ces splendides photos et des informations complémentaires.
Michel, sauriez-vous où et quand furent prises ces photos? Sur une phot les arbres ont des feuilles mais pas sur les deux autres.
C'est super.
Bien cordialement BB

PS: le 3è Groupement du 102 RAL, (plus particulièrement le 10è Groupe, 34è Batterie, dont il n'y a pas de JMO sauf celui de la 33è Batterie que l'on trouve dans le JMO de la 22è Batterie du 132è RAL) était armé de quel canon en 1917 ?
- Août 1914 dans le département des Ardennes : du début août avec l'arrivée et le passage des troupes se concentrant en se dirigeant vers la Belgique, au repli de fin août vers la Marne en résistant sur la Semoy, La Chiers, la Meuse, l'Aisne, la Retourne.

Avatar de l’utilisateur
Tanker
Messages : 2541
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par Tanker » mar. mars 13, 2018 4:03 pm

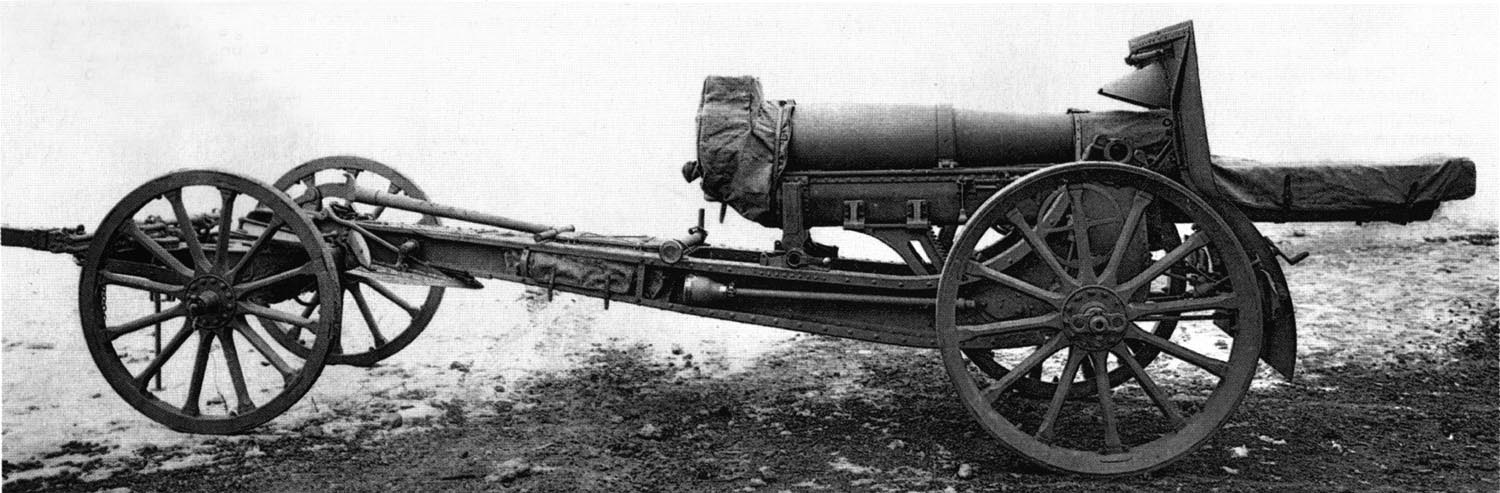

155 mm C Schneider M 1915 (04)-min.jpg
155 mm C Schneider M 1915 (04)-min.jpg (188.57 Kio) Consulté 294 fois

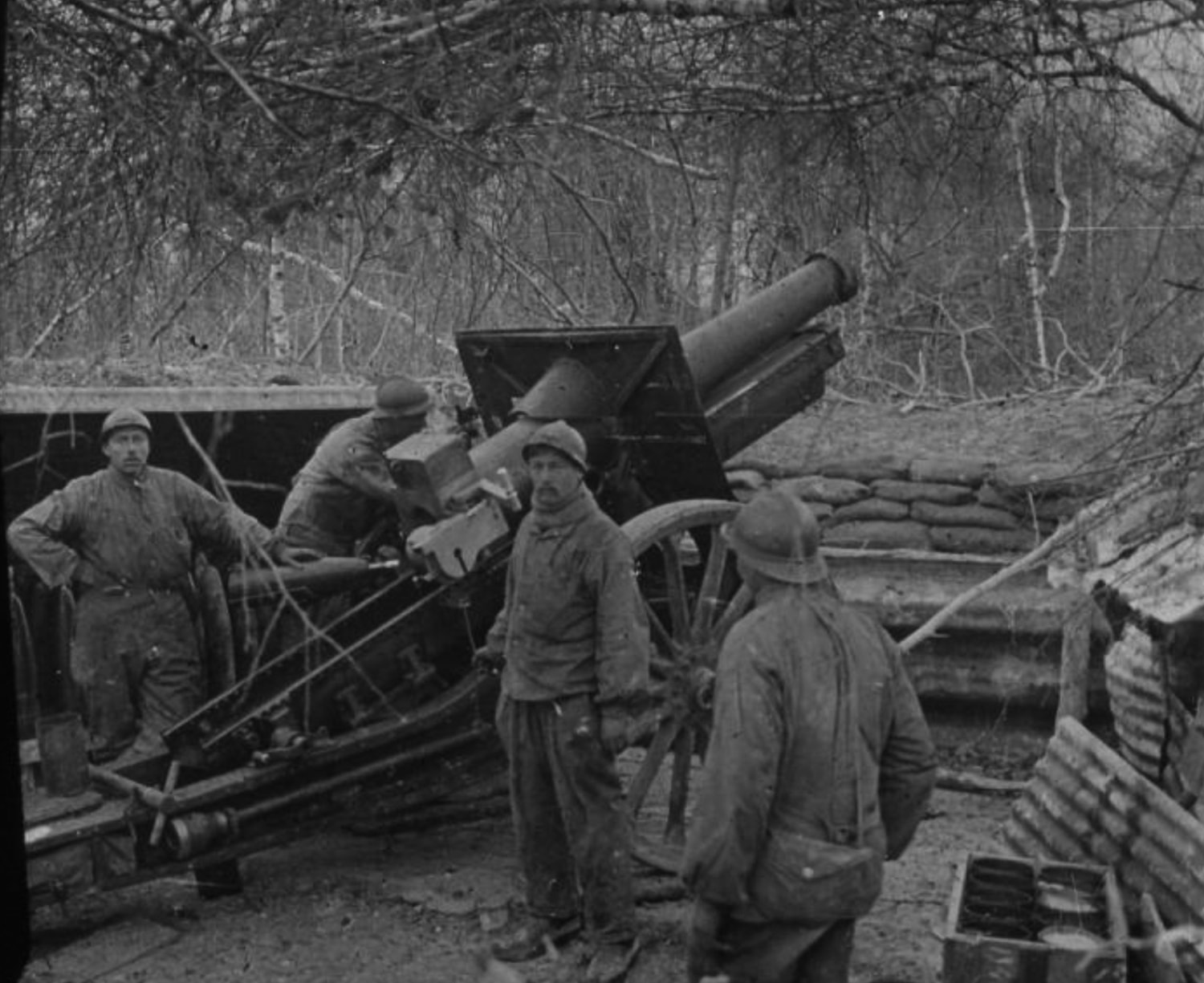

FRA - 155 mm C Schneider (01)-min.jpg
FRA - 155 mm C Schneider (01)-min.jpg (243.88 Kio) Consulté 185 fois

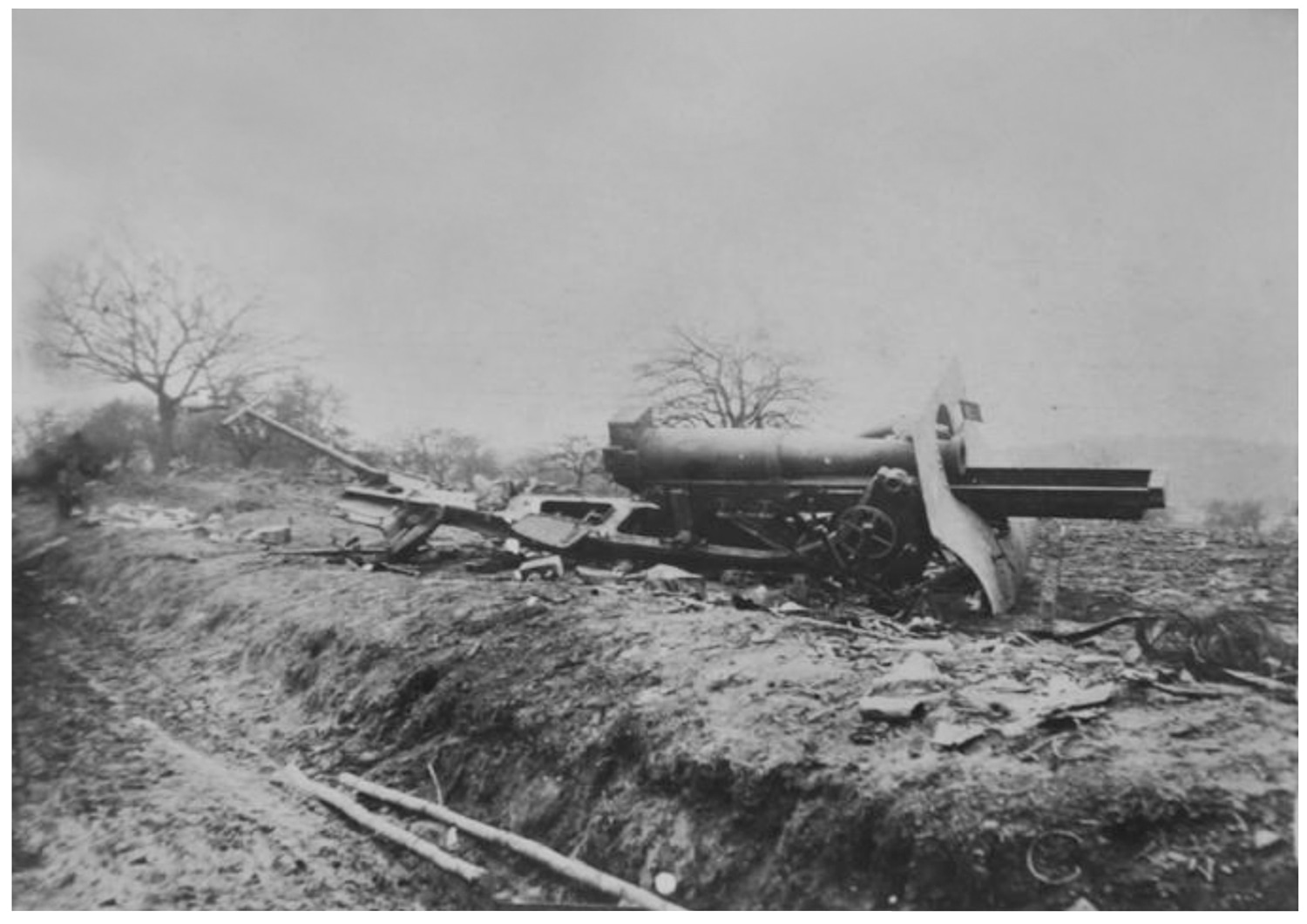

FRA - 155 mm C Schneider (02)-min.jpg
FRA - 155 mm C Schneider (02)-min.jpg (200.87 Kio) Consulté 185 fois

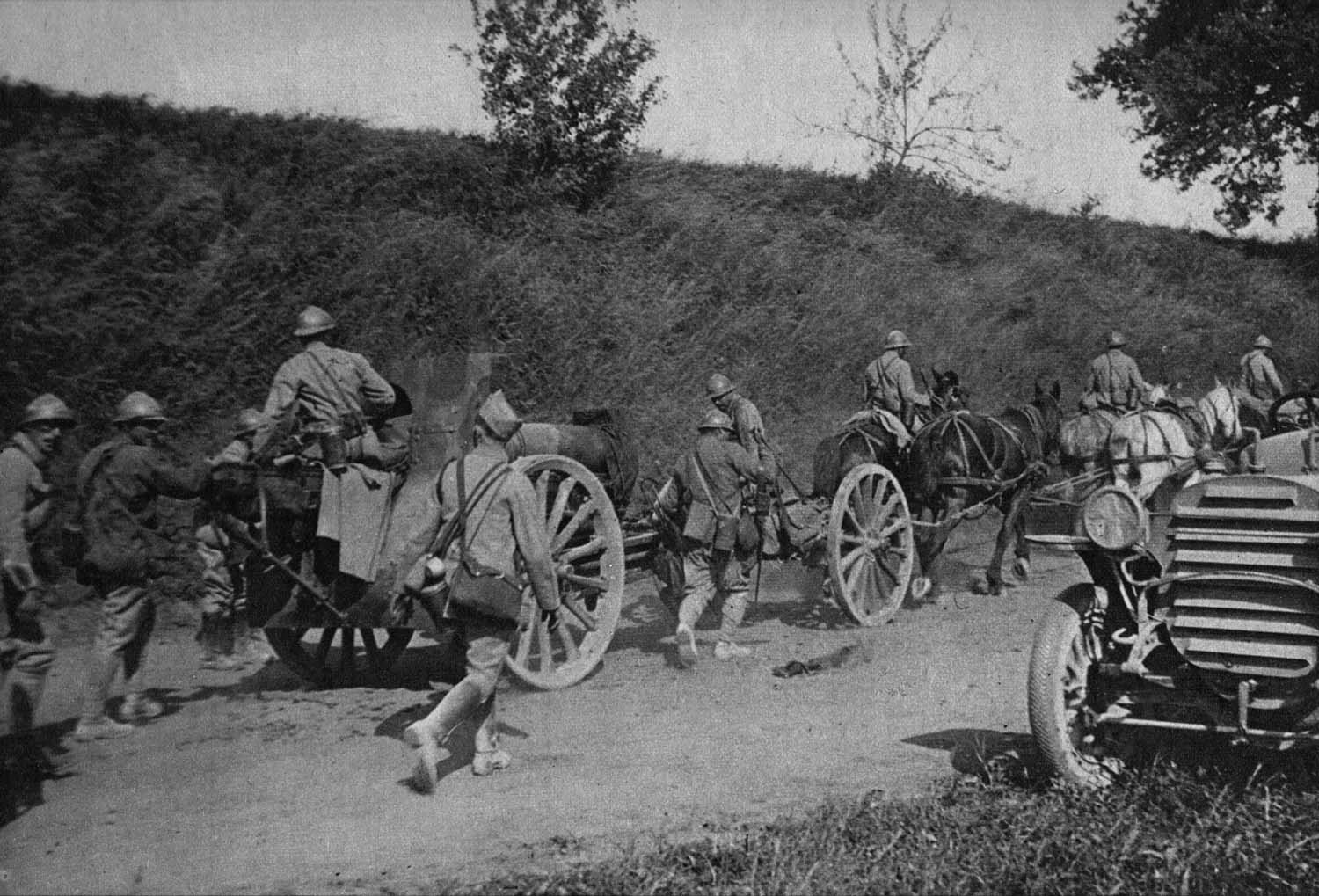

FRA - 155 mm C Schneider (03)-min.jpg
FRA - 155 mm C Schneider (03)-min.jpg (119.84 Kio) Consulté 185 fois
Dernière modification par Tanker le sam. mars 17, 2018 4:48 pm, modifié 1 fois.

ALVF
Messages : 5797
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par ALVF » mar. mars 13, 2018 5:58 pm

Bonsoir,

Fin 1917, le 3e groupement du 102e R.A.L est composé des groupes V à XI dont l'armement est alors le suivant:
-Ve et VIe groupes: 155 L modèle 1877.
-VIIIe groupe: 155 C modèle 1881-1912.
-VIIe, IXe, Xe, XIe groupes: 155 C Schneider.
Le Xe groupe est équipé de canons de 155 C modèle 1915 Schneider.

La traction du 155 C Schneider s'effectue à contre-appui, en position de transport, le traîneau est verrouillé sur la partie arrière de l'affût comme on le distingue sur la dernière photographie de Michel et sur celle-ci qui montre un 155 C modèle 1917 Schneider de l'AEF en 1918:
155 C mle 1917 AEF.jpg
155 C mle 1917 AEF.jpg (177.31 Kio) Consulté 284 fois

bernard berthion
Messages : 3003
Inscription : dim. oct. 24, 2004 2:00 am

Re: Canons de 155 C modèle 1915 Schneider

Message par bernard berthion » mar. mars 13, 2018 10:15 pm

Bonsoir Guy François,
merci pour toutes ces informations.
Je vois que la dernière photo montrerait plutôt l'artillerie américaine avec le 155 C modèle 17 tiré par une chenillette Caterpillar. Les artilleurs en calot et pantalon de cheval sont bien aussi américains.
Merci à tanker pour cette belle photo du canon en mode déplacement.

Cordialement BB
.
- Août 1914 dans le département des Ardennes : du début août avec l'arrivée et le passage des troupes se concentrant en se dirigeant vers la Belgique, au repli de fin août vers la Marne en résistant sur la Semoy, La Chiers, la Meuse, l'Aisne, la Retourne.
