Re: culasse 15cm SK L/40

Publié : lun. juin 17, 2024 3:59 pm
par Cyril Cary
Salut Pascal

Oui, les deux pièces se ressemblent beaucoup!
Est ce que tu as d'autres photos de l'optique que tu as récupéré?

Amicalement,
Cyril

Re: culasse 15cm SK L/40

Publié : lun. juin 17, 2024 10:17 pm
par ALVF
Bonsoir,

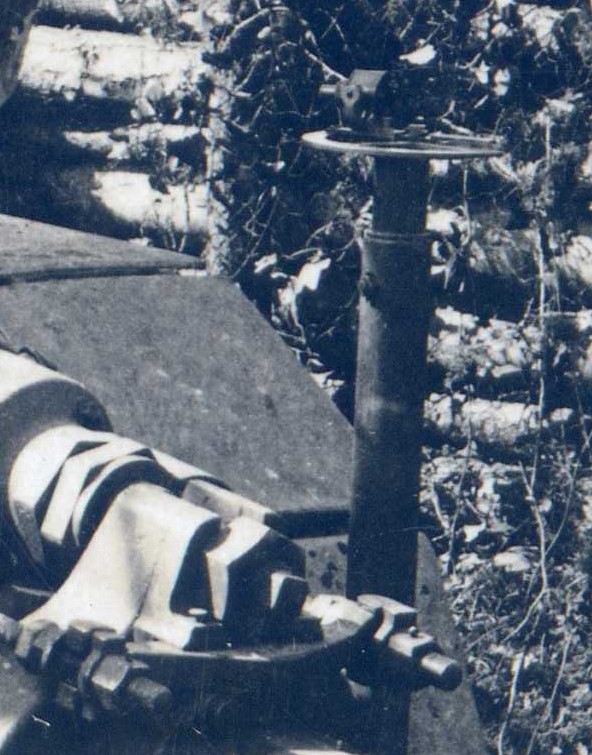

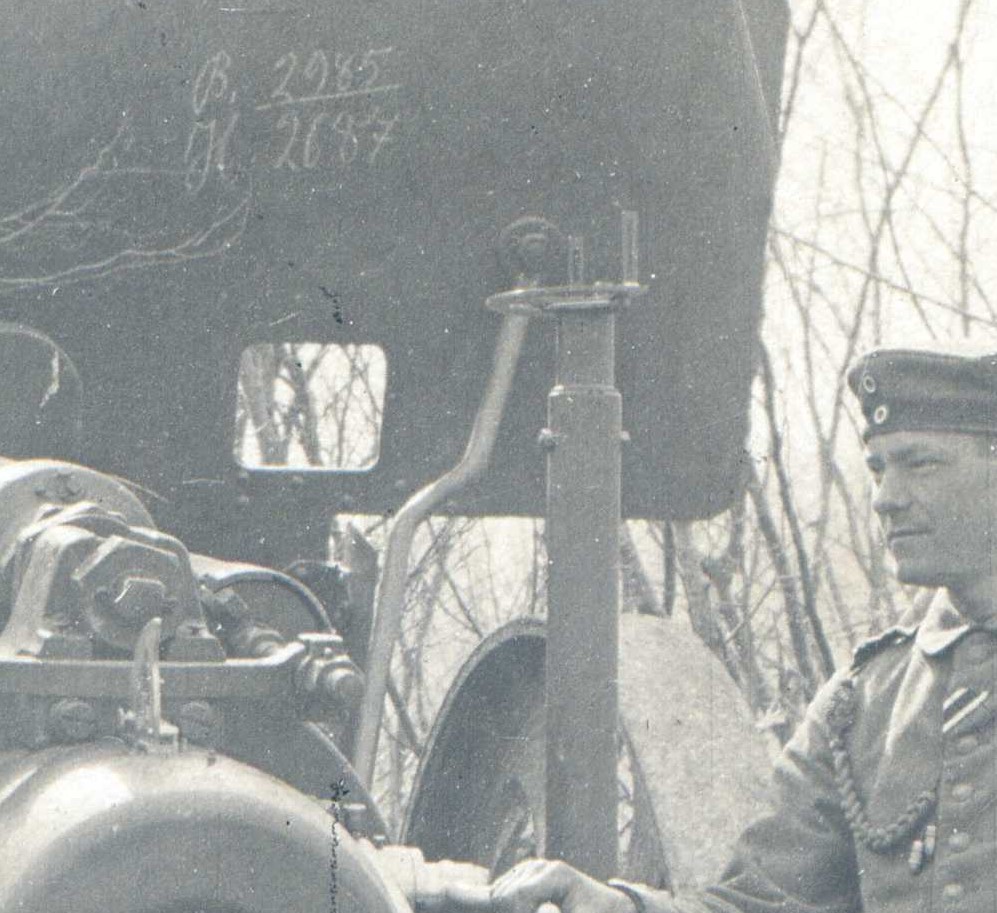

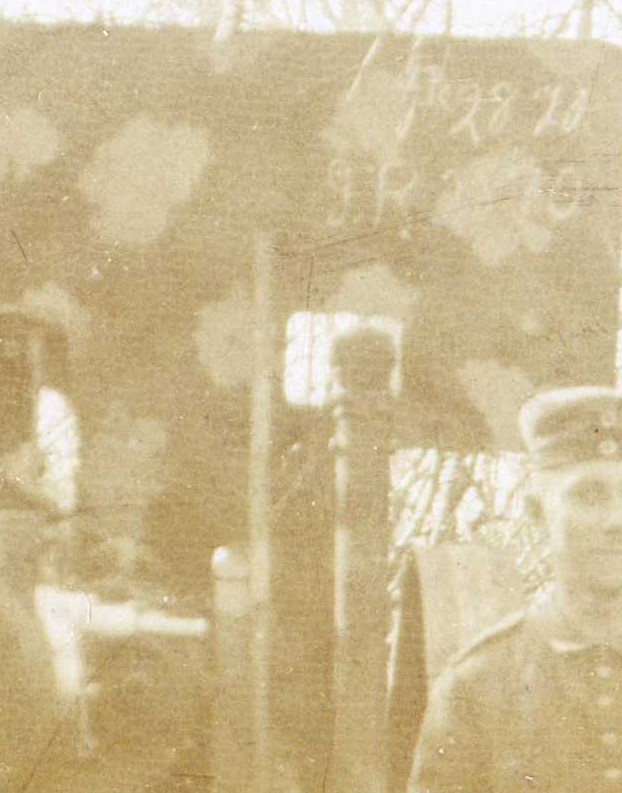

Quelques photos du support de la lunette panoramique du 15 cm SKL/40 i.R.L:
15cm i.R.L.jpg
15cm i.R.L.jpg (131.43 Kio) Consulté 1016 fois
15cm i.R.L-.jpg
15cm i.R.L-.jpg (196.09 Kio) Consulté 1016 fois
15cm i.R.L--.jpg
15cm i.R.L--.jpg (100.13 Kio) Consulté 1016 fois
A part la première photo de Eva en position derrière le chemin des dames en 1917, on ne voit pas grand chose!
Cordialement,
Guy François.

Re: culasse 15cm SK L/40

Publié : mer. juin 19, 2024 9:11 am
par P. CASANOVA
Merci Guy pour les photos

Les deux premières permettent tout de même de reconnaître le
Fussartillerie Richtkreis M1893

visible icisur le site firstwartechnik

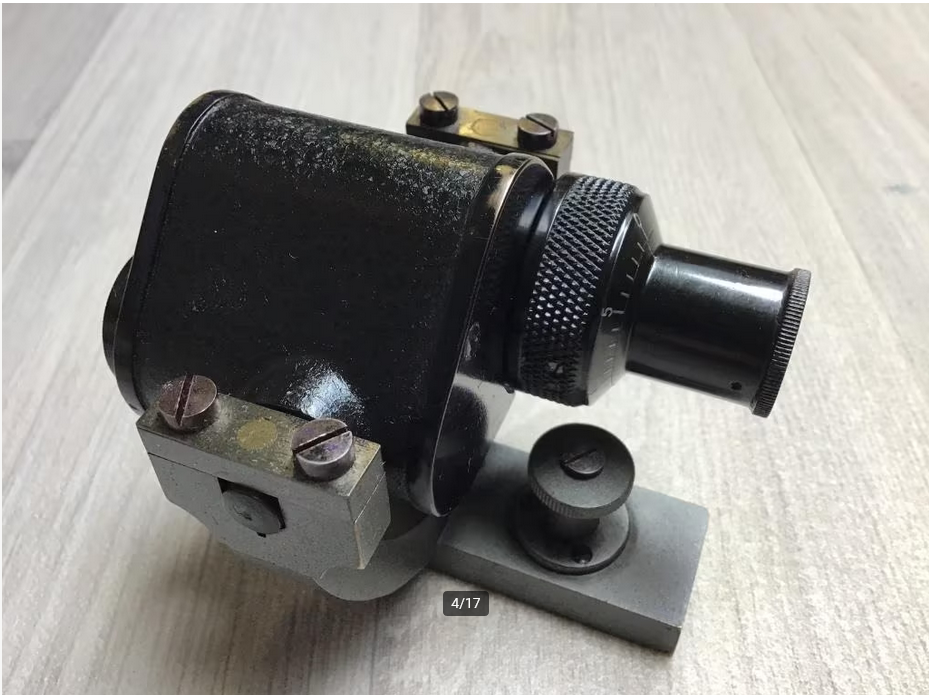

une photo du profil de l'otique de visée associée

Screenshot 10.png
Screenshot 10.png (630.68 Kio) Consulté 955 fois

Re: culasse 15cm SK L/40

Publié : mer. juin 19, 2024 12:01 pm
par ALVF
Bonjour,

Tiré du D.V.E Nr 197 C, 6e partie du Règlement de l'artillerie à pied, quelques schémas pour expliquer ce "bricolage" sur le 15 cm SKL/40 i.R.L:

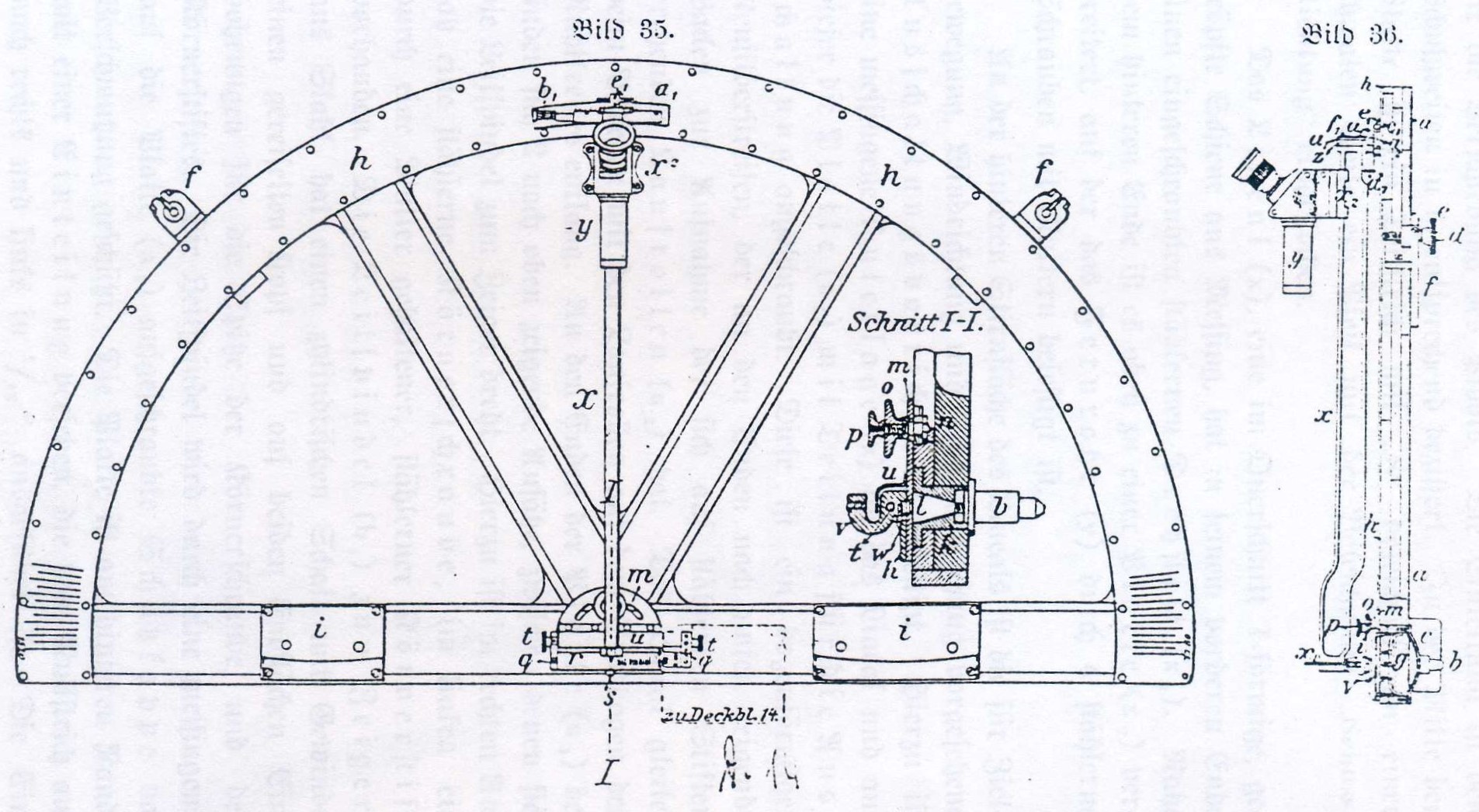

-Küstenrichtkreis:

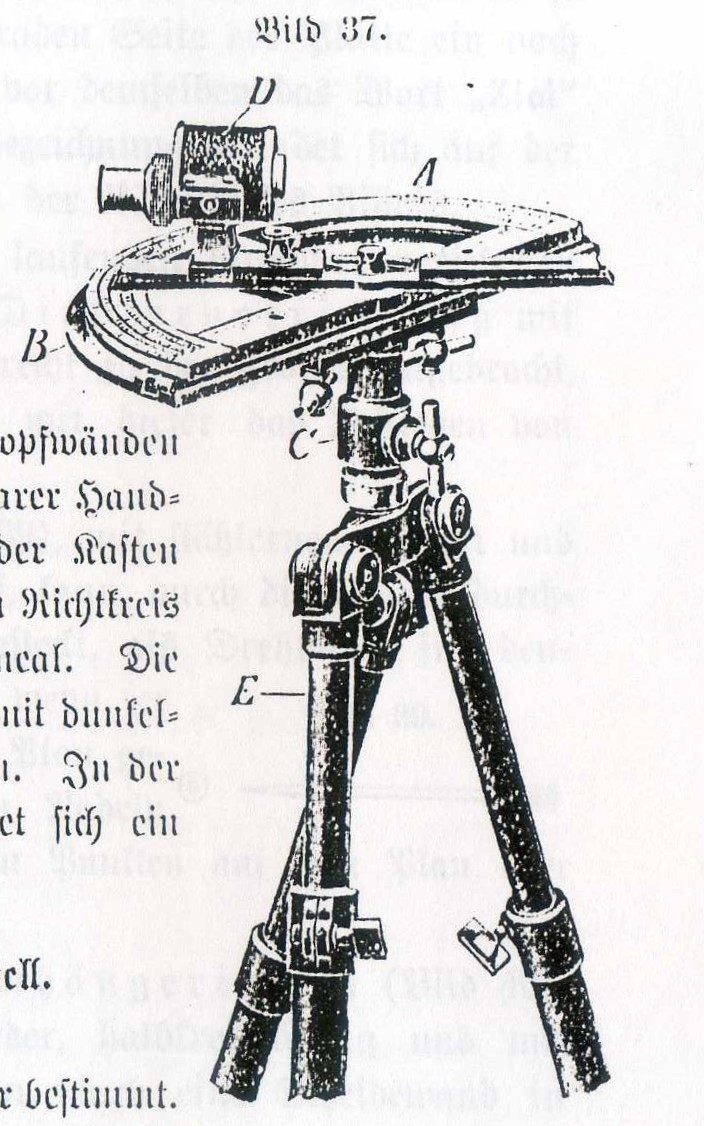

-Richtkreis mit Gestell:
Richtkreis mit Gestell.jpg
Richtkreis mit Gestell.jpg (190.76 Kio) Consulté 938 fois

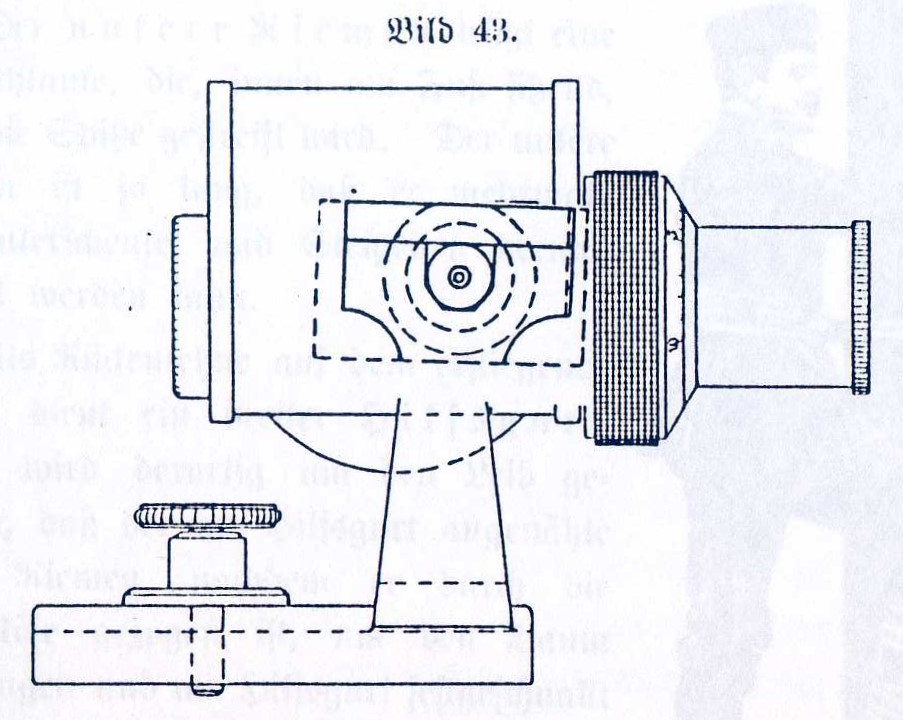

-Visierfernrohr n/A:
Visierfernrohr n-A.jpg
Visierfernrohr n-A.jpg (120.95 Kio) Consulté 938 fois
Cordialement,
Guy François.

Re: culasse 15cm SK L/40

Publié : jeu. juin 20, 2024 10:30 am
par Diable Noir
bonjour Mr Guy François,
merci pour vos précieuses informations,ce "bricolage" ne serait il pas issus d'un système comme le théodolite ?
(pardon il doit y avoir une faute d’orthographe).
cordialement
diable Noir

Re: culasse 15cm SK L/40

Publié : jeu. juin 20, 2024 6:39 pm
par P. CASANOVA
Bonsoir Guy

super documents! Je n'en espérais pas autant
Merci
