Peinture d'un De Bange 155mm M1877 au Bois le Prêtre

[feanor]

Bonjour à tous,

Avant de m'attaquer à mon prochain diorama à l'échelle 1/72e, dans le secteur du Bois le Prêtre, je souhaiterais avoir une ultime confirmation sur le canon de la photo suivante :



Après avoir regardé dans l'excellent livre "Les canons de la victoire - L'artillerie de campagne" (Pierre Touzin / François Vauvillier) j'ai peu de doute, mais sait-on jamais... Il doit donc bien s'agir d'un 155mm De Bange, Modèle 1877, équipé en roues cingoli.

Je me pencherai ensuite sur d'éventuelles informations concernant les différents obus tiré par ce type de canon (principalement les couleurs et marquages de ses munitions), mais également sur la peinture du canon. Le diorama en question tentera de copier au plus près cette photo. Sur cette dernière le canon semble être peint dans la teinte "grise" habituelle.

Merci à tous par avance

[ALVF]

Bonsoir,

Oui, il s'agit bien d'un 155 modèle 1877 de Bange.
On peut parfois hésiter, pour les identifications de photographies, entre les 120 L modèle 1878 et les 155 modèle 1877 qui diffèrent peu en apparence et proportions générales, hormis les dimensions (parfois difficiles à apprécier).
Le moyen le plus simple est d'observer la partie arrière du corps du canon:
-sur le 155, le corps arrière est parfaitement cylindrique jusqu'à la tranche de culasse.
-sur le 120, le corps arrière présente un léger ressaut juste avant la tranche de culasse et n'est donc pas uniformément et parfaitement cylindrique.
Il est toutefois parfois difficile d'observer ce détail en fonction de l'angle de prise de vue des photographies.
Cordialement,
Guy François.

[feanor]

Bonsoir Guy,
Merci pour votre analyse et pour votre confirmation.

Voici la seule est unique maquette de ce canon que j'ai trouvé...et c'est visiblement très rare avec les roues cingoli ! Et c'est une chose que je tenais absolument à respecter par rapport à la photo d'origine.



.

Par contre, pour ma culture... quelle était l'utilité du "tube" que l'on aperçoit sous le canon, entre les roues ?

[feanor]

Il existe également cette maquette là, qui, sur certains points me paraît plus proche de la photo d'origine, mais malheureusement il n'y a pas les roues cingoli.




Je viens également de retrouver cette photo, prise au même endroit

[ALVF]

Bonsoir,

La première maquette montre un 120 L modèle 1878. On distingue le ressaut à l'arrière du corps du tube juste avant la tranche de culasse.
La seconde maquette montre bien un 155 L modèle 1877.
Cordialement,
Guy François.

[feanor]

Bonsoir Guy
Cest bien ce qui me semblait pour la première maquette. Pourtant elle est bien décrite en " de bange 155mm modèle 1877". Je vais contacter le fabricant pour lui signaler son erreur.
En effet, avec vos explications d'hier j'avais un doute sur l'arrière du corps du tube.

[feanor]

Bonjour Guy, Bonjour à tous,

J'ai eu une réponse du fabricant de la maquette "erronée" du 155 L . Il se penche sur le problème pour tenter de trouver une solution pour améliorer les choses. Affaire à suivre...

J'ai bien avancé sur mon diorama concernant la photo d'époque du 155 De Bange au Bois le Prêtre en décembre 1915. En effet, l'abri est terminé et j'ai commencé à travailler sur le canon en lui-même. Cependant, et comme souvent d'ailleurs, je me pose deux questions.
Quelle pouvait être la "couleur" du canon à cette époque et à cet endroit ? Le gris artillerie "traditionnel " ou un schéma plus coloré et donc plus camouflé ? On peut distinguer des nuances plus ou moins claires sur certaines parties du canon mais il n'est guère possible d'en avoir la certitude. Dans le cas d'un schéma "multi tons" je pourrais facilement partir sur du vert, du gris, du brun, comme on peut le voir page 29 sur une image d'illustration dans le livre " Les canons de la victoire, l'artillerie de campagne".

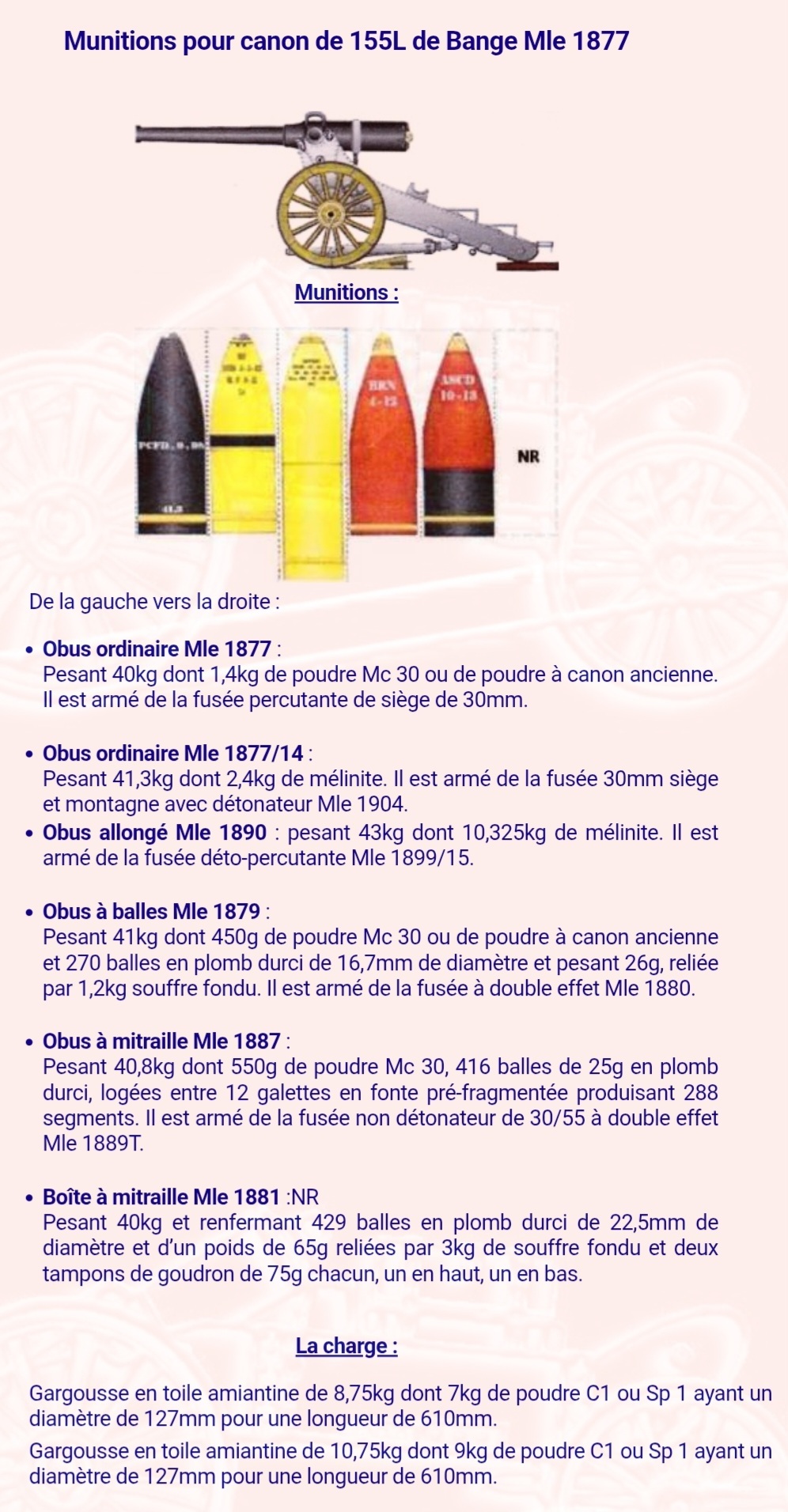

La deuxième question concerne la couleur des obus pour ce type de 155. Voilà déjà ce que je viens de trouver.

On voit sur la photo d'époque qu'il y a deux types d'obus. D'ailleurs, l'un d'eux, le plus grand, sert d'accoudoir.

[lostiznaos]

Bonsoir.
Belle idée de reproduire cette photo. les pièces du système De Bange sont particulièrement intéressantes.
De mon point de vue, la pièce de Bois le Prêtre représentée sur la photo est peinte règlementairement en gris clair dit "gris artillerie", la différence qui apparaît entre le tube et l'affût me paraît liée à l'exposition à la lumière.
La partie de la pièce qui est sous l'abri ressort naturellement plus sombre.
Mais c'est juste mon analyse.

[feanor]

Bonjour Lostiznaos,
Oui c'est bien ce que je pensais pour le gris artillerie. Merci pour votre analyse, je vais donc partir sur cette couleur

[michelstl]

Bonjour
Les munitions semblent foncées pour ce qui est de cette prise de photo, mais sans certitude, on semble en exercice ici.
https://artillerie.asso.fr/basart/IMG/j ... ngolis.jpg

deux listes des munitions possibles, dont une avec couleurs( ne sachant ce qui aurait pu être utilisé dans le secteur du Bois le Prêtre et à quel moment)
https://fortifsere.fr/le-canon-de-155-l ... -de-bange/
https://militaria.british-classic-motor ... schneider/

Une photographie très nette (on y constate l'extrémité du tube noir... en tout cas plus foncé, comme sur votre première photographie)
http://landships.info/landships/artille ... 1877_3.jpg
