Canon revolver Hotchkiss 37mm : données techniques?

Répondre
alain80
Messages : 12
Inscription : sam. août 20, 2011 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par alain80 » jeu. août 01, 2013 8:24 pm

Bonjour à tous,

Je vais surement posée une question saugrenue mais je recherche pour ma doc de modéliste naval des données techniques sur le canon revolver Hotchkiss de 37mm modèle naval, et notamment sa longueur ! :


Il me faudrait la longueur A ou B avec si possible une source fiable d'archives.
J'ai plusieurs dessins de ce canon provenant de différentes sources mais j'ai des incohérences sur la taille de ce canon. Et en faisant des recherches sur le net, je n'ai pas trouvé ou sû trouvé un dessin d'archive avec une côte pour me donner ma réponse de manière fiable.

Donc si quelqu'un a une réponse certaine, merci d'avance !

Amitiés

Alain

ALVF
Messages : 5896
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par ALVF » ven. août 02, 2013 12:20 pm

Bonjour,

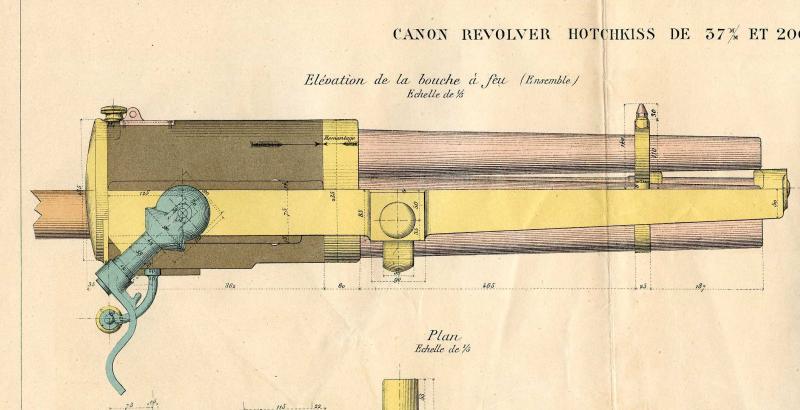

Voici un plan qui, à la différence de nombreuses "sources", décrit le modèle réglementaire du "canon revolver Hotchkiss de 37 mm" de la Marine française (car il y a aussi un canon revolver de 47 mm dans la Marine).Il y a aussi de nombreux modèles "export" présentant des variantes, ce sont d'ailleurs celles qui sont le plus souvent illustrées.
Si vous voulez des mesures encore plus précises, il y a dans le texte de ces planches 6 pages entières de dimensions!
Source: Aide-Mémoire de l'Artillerie Navale-chapitre 1-Bouches à feu-planche 63.
Cordialement,
Guy François.

alain80
Messages : 12
Inscription : sam. août 20, 2011 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par alain80 » sam. août 03, 2013 12:17 pm

Bonjour Guy,

Merci pour le dessin, c'est exactement le but de ma recherche!.
Par contre, même en zoomant j'ai du mal à lire les chiffres du bas qui se confondent et me donneraient la longueur totale.

Si vous avez le document d'origine ou si vous avez une meilleure visibilité, vous serez-t-il possible de communiquer ces chiffres?.

Merci d'avance.

Alain

ALVF
Messages : 5896
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par ALVF » sam. août 03, 2013 1:37 pm

Bonjour,

En cliquant sur la photographie, je pense que vous pouvez lire les chiffres.

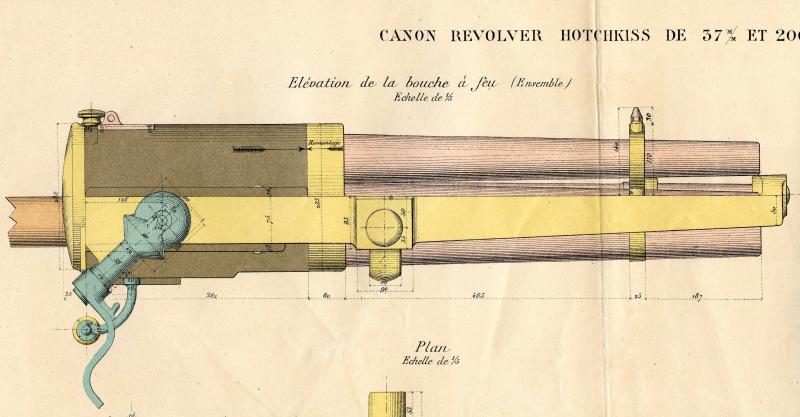

Voici une photographie en meilleure définition:
Cordialement,
Guy François.

Avatar de l’utilisateur
fantassin
Messages : 19
Inscription : dim. avr. 14, 2013 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par fantassin » lun. sept. 02, 2013 8:48 pm

Bonjours:
Voici quel que chose qui te sera utile.
Ils ont été construits en 143 exemplaires sur affut sans recul et 56 à recul.
cadence de tir 10 à 20 coups par minute.
Champ de tir horizontale:360°
Champ de tir verticale:-6° à = +20°
Munitions:
Obus Mle 1885 1 490g charge explosive 55g charge propulsive 272g BM1 650 m/s portée 4000m
Obus Mle 1892 1 550g charge explosive 12g charge propulsive 272g BM1 650 m/s portée 4000m

Cordialement:
Fantassin

Avatar de l’utilisateur
fantassin
Messages : 19
Inscription : dim. avr. 14, 2013 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par fantassin » lun. sept. 02, 2013 8:49 pm

Re;
Mais autrement ils ont été construit en milliers d'exemplaires

ALVF
Messages : 5896
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par ALVF » lun. sept. 02, 2013 11:41 pm

Bonjour,

Je crois que les chiffres et les obus que vous citez dans votre avant-dernier message se rapportent au canon de 47 mm modèle 1885 TR qui n'a aucun point commun avec le canon-revolver de 37 mm, objet de ce sujet.
Cordialement,
Guy François.

Avatar de l’utilisateur
fantassin
Messages : 19
Inscription : dim. avr. 14, 2013 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par fantassin » mar. sept. 03, 2013 7:00 pm

Bonjours:
Merci de me le faire remarquer en effet.
Le canon de 37mm Mle 1885 TR système Hotchkiss.
poids:450g charge explosive:22g charge propulsive:33g BN3F 2400m vitesse initiale 402m/s
poids:500g charge explosive:15g charge propulsive:33g BN3F 2400m vitesse initiale 388m/s

Et le canon de 37 mm Mle 1916 TR

Obus Mle 1888 M poids:450g charge explosive:22g charge propulsive:33g BN3F vitesse initiale 402m/s portée:2400m
Obus de rupture Mle 1892 M poids:500g charge explosive:15g charge propulsive:33g BN3F vitesse initiale 388m/s portée 2400m
Obus explosif Mle 1916 poids: 560g charge explosive:30g charge propulsive:33g BN3F vitesse initiale 365m/s portée 2400m

Cordialement:
Fantassin

ALVF
Messages : 5896
Inscription : mar. oct. 02, 2007 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par ALVF » mar. sept. 03, 2013 11:36 pm

Bonsoir,

Le canon de 37 mm Me 1885 TR système Hotchkiss n'est pas un canon-revolver, c'est un canon monotube.
Le canon de 37 mm Mle 1916 TR n'est pas non plus un canon-revolver.
Les données que vous avez recopiées sur un livre que je connais bien ( :) !) ne concernent pas le canon-revolver de 37 mm, objet de ce sujet.
Vous trouverez ces données et une photographie de canon-revolver de 37 mm page 56 du livre "Les canons de la Victoire-L'artillerie de côte et l'artillerie de tranchée-tome 3".
Cordialement,
Guy François.

Avatar de l’utilisateur
fantassin
Messages : 19
Inscription : dim. avr. 14, 2013 2:00 am

Re: Canon revolver Hotchkiss 37mm : données techniques?

Message par fantassin » mer. sept. 04, 2013 3:26 pm

Bonjours:
Merci je serais pour la prochaine fois.









Cordialement:
fantassin
