LA CHAPELOTTE : photos et questions

[J-L Jalabert]

Bonjour à tous,

Je vous propose de continuer les discussions précédemment abordées sur les vestiges de La Chapelotte :
pages1418/Sites-et-vestiges-de-la-Grand ... 1530_1.htm
sur un nouveau fil au titre plus approprié.

Entre parenthèse, la tranchée "vestiges" semble sortir d'une certaine torpeur, c'est encourageant !

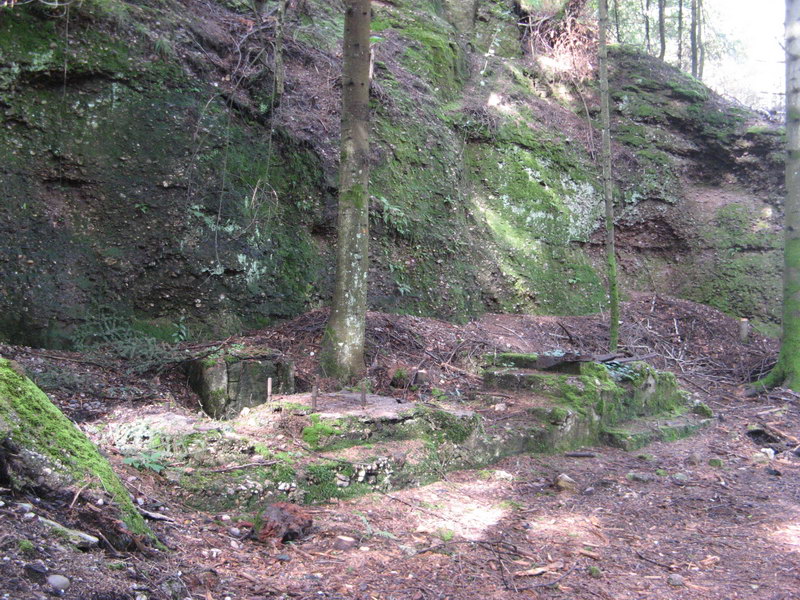

Pour commencer, au sujet de ce camp allemand, je voudrais vous montrer quelques photos pour savoir s'il sagit de vestiges d'un téléphérique :

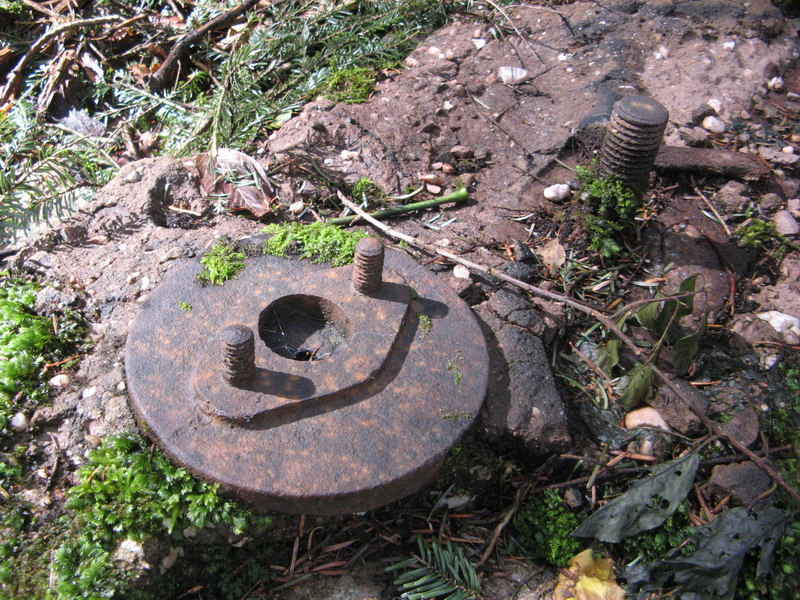

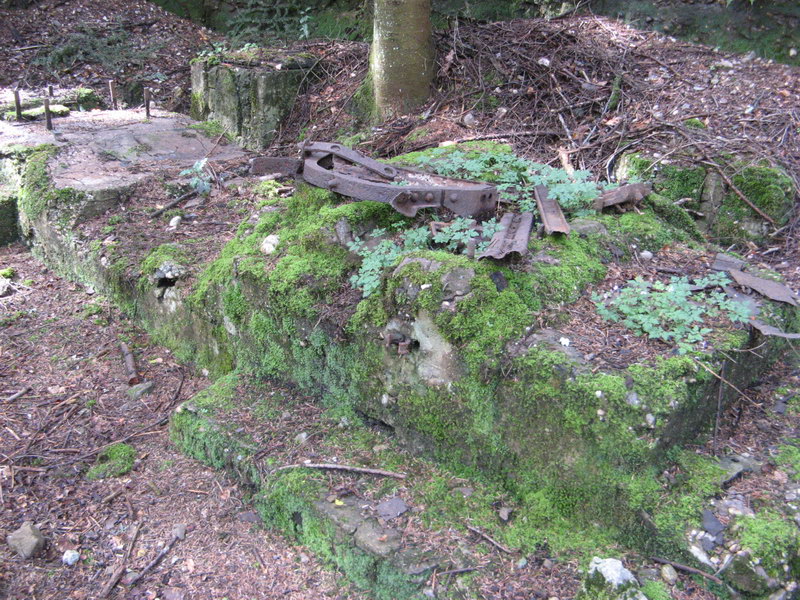

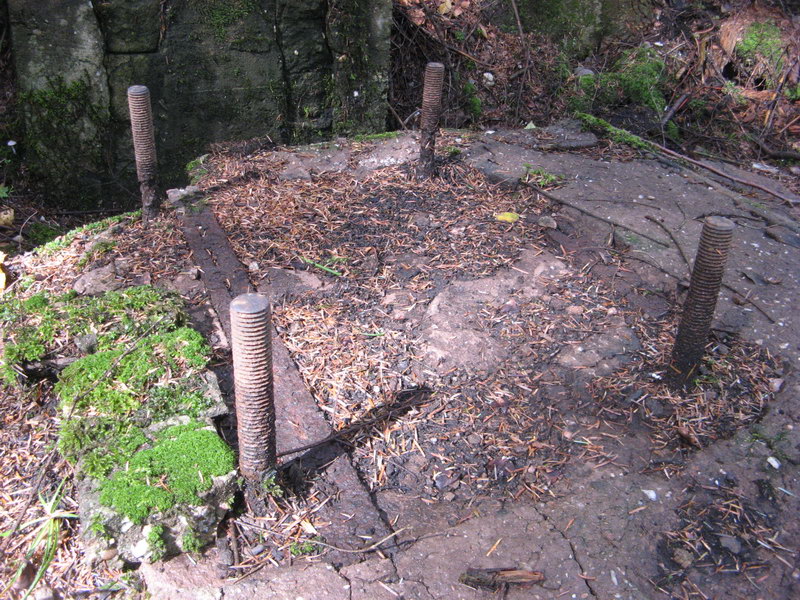

On peut voir des socles et des fixations pour des machineries.

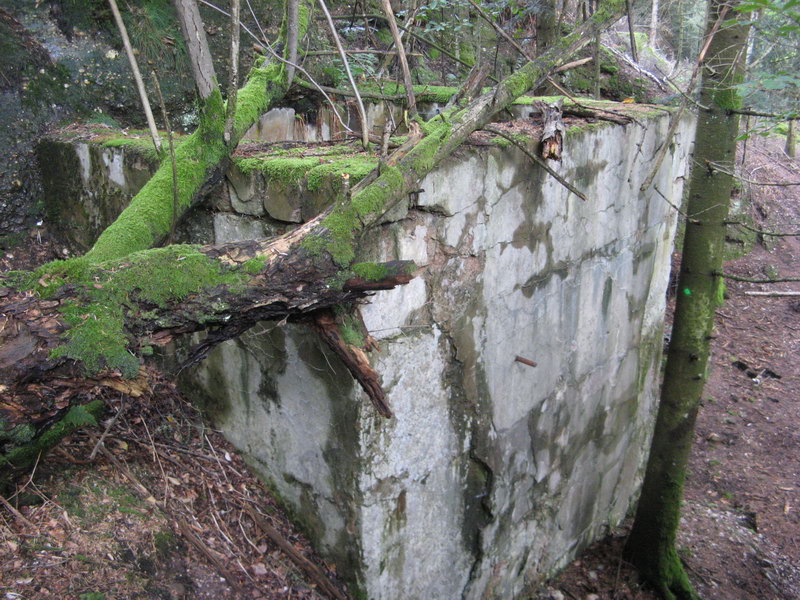

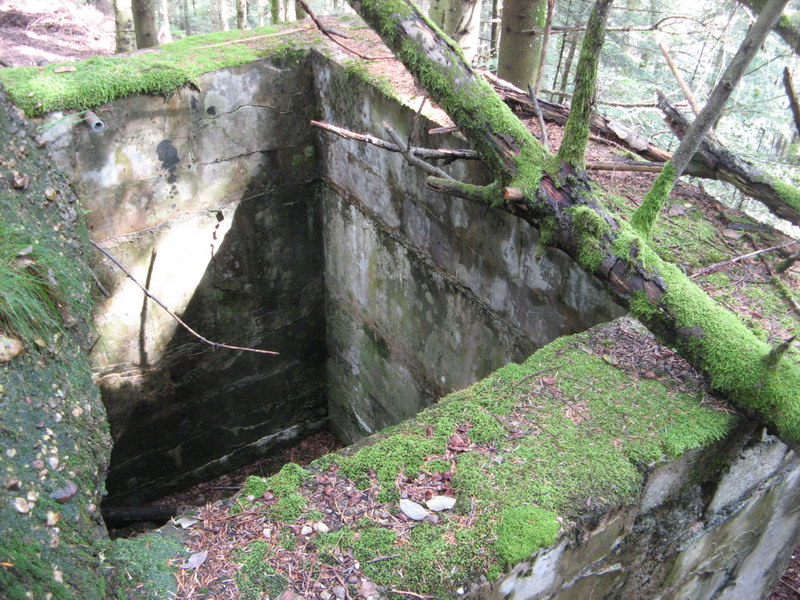

Juste à coté, un grand réservoir cubique. Cela a t'il un lien direct avec cet hypothétique téléphérique (pour le carburant ?) Je sais qu'il existait dans le genie civil (notamment dans les mines de fer des Pyrénées) des plans inclinés à contre-poids hydrauliques.Ceal pourrait être une réserve d'eau pour un système similaire.....
Juste à coté de cette cuve, il y a un bassin ressemblant à un captage de source.


Enfin, voilà, si vous avez des réponses ou des idées. Merci.

Cordialement,
J-Luc

[Cote_108]

Bonjour,

Pour compléter ce fil, je confirme que l'Usine est bien en secteur français et se trouve sous le "rocher de gauche" et n'a rien a voir avec ces photos. Le bassin de l'usine existait toujours cet été. Quand au matériel utilisé, je cite le Commandant GRANDIDIER:
"Organisation générale du chantier, matériaux et engins
employés.
L'avancement était obtenu par pétardements. Les
forages creusés au pistolet et à la barre de mine ordinaire
pendant les premiers mois l'ont été ensuite à la perforatrice
à air comprimé. Quelques essais de perforatrices
électriques ont été tentés mais vite abandonnés devant
les résultats insuffisants.
Le chantier était entièrement électrifié. -
L'usine électrique, installée dans une chambre creusée
dans le roc, à mi-chemin entre la cote 542 et la maison
forestière, comprenait trois groupes électrogènes .
N° 1 : 16 kw. )
N° 2 : 30 kw. ) courant continu 110 wolts.
N° 3 : 40 kw. )
Les deux groupes compresseurs (40 HP) étaient installés
dans un abri souterrain, situé à l'ouest du ravin
d'Allencombe à 1.000 m des entrées de mines.
Matériaux et engins employés.
1° Matériaux et engins ordinaires. — Outillage ordinaire
du mineur et bois de mines réglementaires.
2° Perforatrices.
a) Engins à air comprimé.
Marteaux perforateur Ingersol. — Creusait les trous de
pétardements à la vitesse moyenne d'avancement ci après :
dans le grès : 1 m en 15 minutes;
dans le pouding : 1 m en 20 minutes.
Il était employé avec 2 sortes d'outils : la mèche torse
et le fleuret.
La mèche torse convenait pour le rocher humide et
le fleuret pour le rocber sec.
En tête de rameau on pouvait obtenir, par période de
24 h, dans le grès franc, 3 m d'avancement."

En ce qui concerne le téléphérique, je ne peux répondre pour l'instant, mais je vérifie et vous tiens au courant si je trouve la confirmation de son existence.

Cordialement
Laurent

[Cote_108]

Re bonjour à tous,

Une petite photo de l'usine.

Et merci a Mounette pour les photos qu'elle nous apporte qui font toujours plaisir surtout lorsqu'il s'agit de la Chapelotte. D'ailleurs sur le fil que vous citez, j'ai été un peu surpris/déçu de ne pas voir de photo de l'observatoire à proximité de la Grotte du Poilu mais peut etre pour une prochaine fois...

Cordialement
Laurent

[Cote_108]

Re bonjour à tous,

Une petite question : se peut-il que ces photos aient été prises à proximité des Roches Ganaux? ... je cite un paragraphe vu sur le site du club vosgien: http://cv-vezouze.fr/parcours/n14

"Roches Ganaux (612 m)
Magnifique banc rocheux où l’on peut apercevoir plusieurs abris allemands de la guerre 1914/1918.

Après une petite montée, on découvre les vestiges d’un téléphérique allemand qui permettait de monter le ravitaillement depuis la vallée jusqu'à la crête pour être acheminé par un petit train jusqu’au site de la Chapelotte (Haut lieu de combat lors de la 1ère guerre mondiale 1914/1918).
"

Cordialement
Laurent

[Cote_108]

Avec l'image c'est sans doute mieux ...



Cordialement
Laurent

[Cote_108]

Bonsoir

Pour compléter ce post, un excellent "reportage" sur la Chapelotte, retrouvé à l'adresse:
http://www.association14-18.org/associa ... te2009.htm
avec en Diapos 23, des photos du reste du téléphérique.

Cordialement
Laurent

[fab57810]

en parlant de la chapelotte,j'y suis allez samedi dernier et j'ai vu tout ces superbe vestiges!!mais malheuresement pourquoi cette transformation?bucheronnage;arbre coucher dans tout les sens?branches jeter dans les tranchés??bravo!en ce qui concerne les amenagement barriere en bois un peu partout qui denature le site san sparler des detritus partout et pour les association travaillant sur cette aménagement,les emballage de vos gants merci de les garder dans vos poches et non par terre ,j'etais decu de voir tout cela c'est tellement magifique comme coin

[pierret]

Bonjour

Quelques photos mais aussi 2 cartes extraites du livre du Cne Dupuy (La Guerre dans les Vosges) sur ce site :

http://badonpierre.free.fr/guerre/chapelotte.html

Cordialement

Jean-Louis

[badon54]

Bonjour
Ca fait toujours plaisir de voir un lien vers mon site tôt le matin.
Toute cette partie sera revue quand j'aurai achevé la reconstitution .................(encore deux ans ?)
Et je m'occuperai un peu plus de la ferme du Chamois, car la Chapelotte joue les vedettes locales du fait de la présence des vestiges.
Photo (Delcampe) d'un petit coin idyllique jusqu'à mi-août 1914

[Cote_108]

Bonjour à tous,

Heureux d'entendre parler de la ferme du Chamois, peux t-on en savoir un peu plus? J'avais lu un témoignage racontant le creusement d'une galerie (sape ou mine comme à la Chapelotte ???) mais j'ai perdu le document et n'ai pas pu faire de plus amples recherches, peut etre avez vous quelques infomations? sur place je n'avais pas réussi à trouver les vestiges de cette ferme par manque de temps.

Toujours la maison forestière, mais quelques temps après



Et l'usine


En espérant que mes images s'afficheront cette fois ....

Cordialement
Laurent
